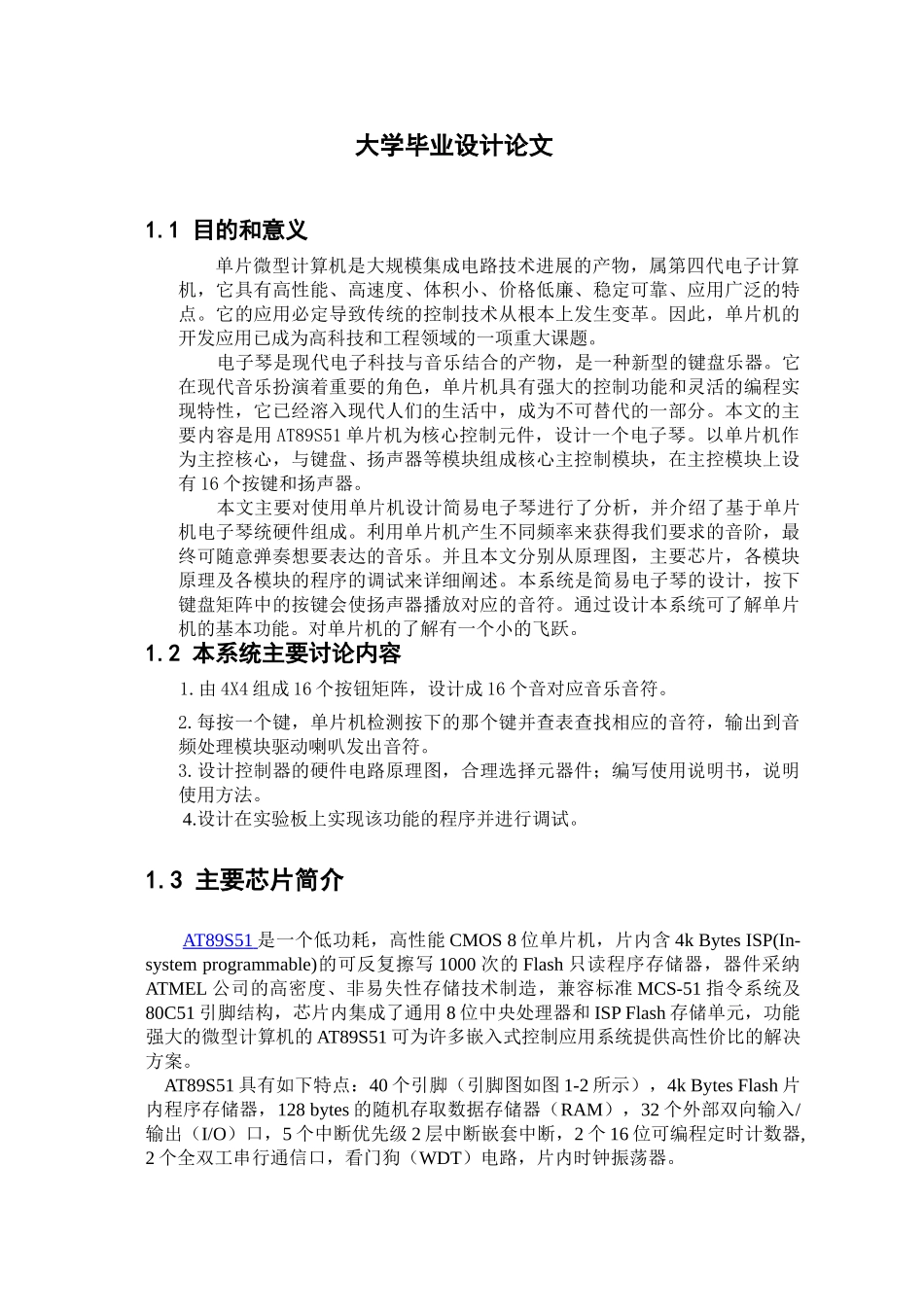

大学毕业设计论文1.1 目的和意义单片微型计算机是大规模集成电路技术进展的产物，属第四代电子计算机，它具有高性能、高速度、体积小、价格低廉、稳定可靠、应用广泛的特点。它的应用必定导致传统的控制技术从根本上发生变革。因此，单片机的开发应用已成为高科技和工程领域的一项重大课题。 电子琴是现代电子科技与音乐结合的产物，是一种新型的键盘乐器。它在现代音乐扮演着重要的角色，单片机具有强大的控制功能和灵活的编程实现特性，它已经溶入现代人们的生活中，成为不可替代的一部分。本文的主要内容是用 AT89S51 单片机为核心控制元件，设计一个电子琴。以单片机作为主控核心，与键盘、扬声器等模块组成核心主控制模块，在主控模块上设有 16 个按键和扬声器。 本文主要对使用单片机设计简易电子琴进行了分析，并介绍了基于单片机电子琴统硬件组成。利用单片机产生不同频率来获得我们要求的音阶，最终可随意弹奏想要表达的音乐。并且本文分别从原理图，主要芯片，各模块原理及各模块的程序的调试来详细阐述。本系统是简易电子琴的设计，按下键盘矩阵中的按键会使扬声器播放对应的音符。通过设计本系统可了解单片机的基本功能。对单片机的了解有一个小的飞跃。1.2 本系统主要讨论内容1.由 4X4 组成 16 个按钮矩阵，设计成 16 个音对应音乐音符。2.每按一个键，单片机检测按下的那个键并查表查找相应的音符，输出到音频处理模块驱动喇叭发出音符。3.设计控制器的硬件电路原理图，合理选择元器件；编写使用说明书，说明使用方法。4.设计在实验板上实现该功能的程序并进行调试。1.3 主要芯片简介AT89S51 是一个低功耗，高性能 CMOS 8 位单片机，片内含 4k Bytes ISP(In-system programmable)的可反复擦写 1000 次的 Flash 只读程序存储器，器件采纳ATMEL 公司的高密度、非易失性存储技术制造，兼容标准 MCS-51 指令系统及80C51 引脚结构，芯片内集成了通用 8 位中央处理器和 ISP Flash 存储单元，功能强大的微型计算机的 AT89S51 可为许多嵌入式控制应用系统提供高性价比的解决方案。 AT89S51 具有如下特点：40 个引脚（引脚图如图 1-2 所示），4k Bytes Flash 片内程序存储器，128 bytes 的随机存取数据存储器（RAM），32 个外部双向输入/输出（I/O）口，5 个中断优先级 2 层中断嵌套中断，2 个 16 位可编程定时计数器,2 个全双工串行通信口，看门狗（WDT）电路，片内时钟振荡器。 ...
