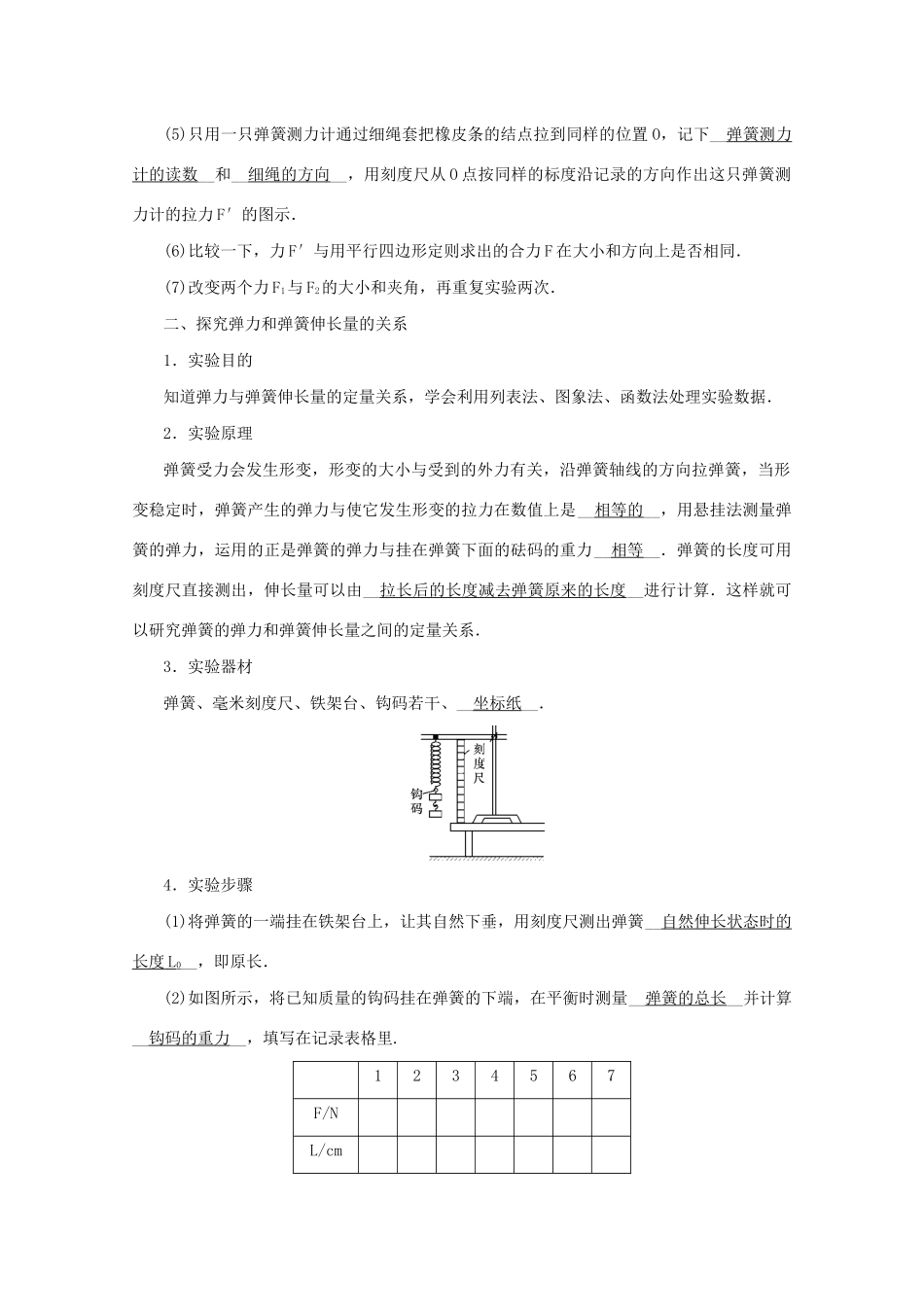

第 5 节 实验：验证力的平行四边形定则探究弹力与弹簧伸长量的关系夯实基础 【p32】一、验证力的平行四边形定则1．实验目的验证互成角度的两个力合成时的平行四边形定则．2．实验原理等效法：使一个力 F′的作用效果和两个力 F1、F2的作用效果相同，就是__让同一条一端固定的橡皮条伸长到同一点__，所以这一个力 F′就是两个力 F1和 F2的合力，作出 F′的图示，再根据__平行四边形定则__作出力 F1和 F2的合力 F 的图示，比较 F 和 F′的大小和方向是否都相同．3．实验器材方木板，白纸，弹簧测力计(两只)，__橡皮条 ( 一条 ) __，细绳套(两个)，三角板，刻度尺，图钉(几个)．4．实验步骤(1)用图钉把白纸钉在水平桌面的方木板上．(2)用图钉把橡皮条的一端固定在 A 点，橡皮条的另一端拴上两个细绳套．(3)用两只弹簧测力计分别钩住细绳套，互成角度地拉橡皮条，使橡皮条伸长到某一位置O，如图所示，记录__两弹簧测力计的读数__，用铅笔描下__O 点的位置 __及此时两__细绳的方向__．(4)用铅笔和刻度尺从结点 O 沿两条细绳方向画直线，按选定的标度作出这两只弹簧测力计的读数 F1和 F2的图示，并以__F1 和 F 2 为邻边__用刻度尺作平行四边形，过__O 点 __画平行四边形的对角线，此对角线即为合力 F 的图示．(5)只用一只弹簧测力计通过细绳套把橡皮条的结点拉到同样的位置 O，记下__弹簧测力计的读数__和__细绳的方向__，用刻度尺从 O 点按同样的标度沿记录的方向作出这只弹簧测力计的拉力 F′的图示．(6)比较一下，力 F′与用平行四边形定则求出的合力 F 在大小和方向上是否相同．(7)改变两个力 F1与 F2的大小和夹角，再重复实验两次．二、探究弹力和弹簧伸长量的关系1．实验目的知道弹力与弹簧伸长量的定量关系，学会利用列表法、图象法、函数法处理实验数据．2．实验原理弹簧受力会发生形变，形变的大小与受到的外力有关，沿弹簧轴线的方向拉弹簧，当形变稳定时，弹簧产生的弹力与使它发生形变的拉力在数值上是__相等的__，用悬挂法测量弹簧的弹力，运用的正是弹簧的弹力与挂在弹簧下面的砝码的重力__相等__．弹簧的长度可用刻度尺直接测出，伸长量可以由__拉长后的长度减去弹簧原来的长度__进行计算．这样就可以研究弹簧的弹力和弹簧伸长量之间的定量关系．3．实验器材弹簧、毫米刻度尺、铁架台、钩码若干、__坐标纸__．4．实验步骤(1)将弹簧的一端挂在铁架台上，让其自然下垂，用刻度尺测出弹簧__自...
