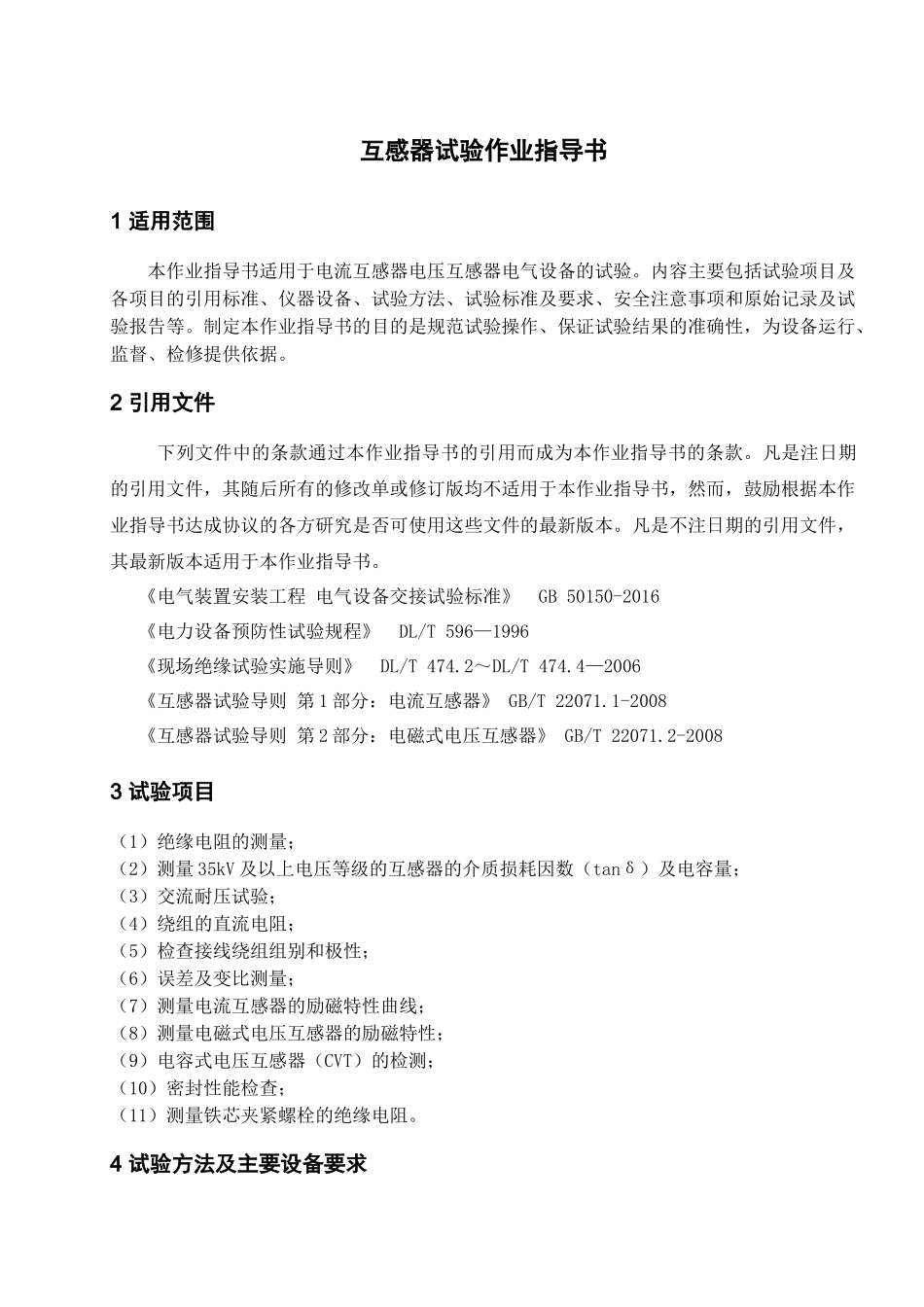

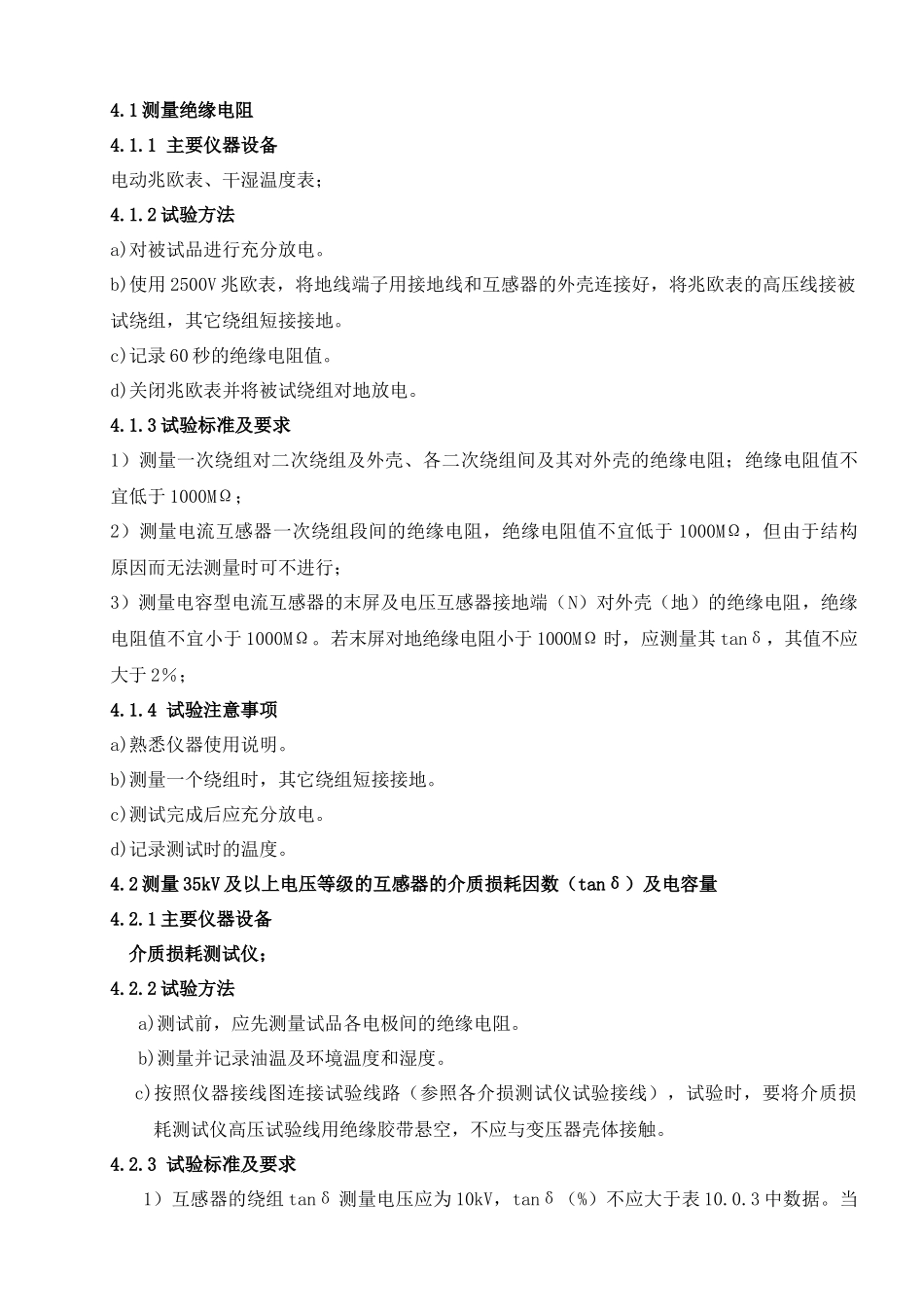

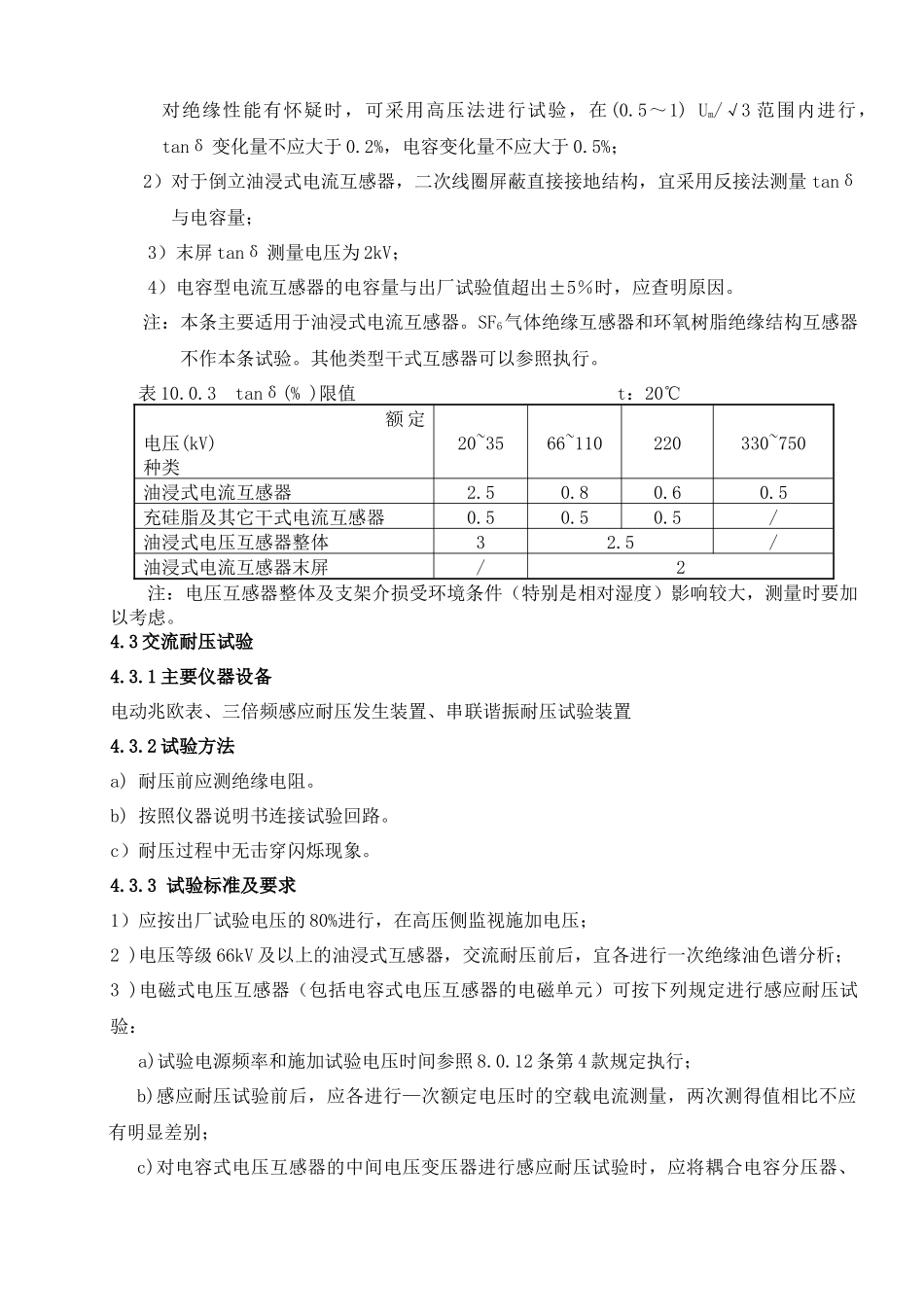

互感器试验作业指导书1 适用范围本作业指导书适用于电流互感器电压互感器电气设备的试验。内容主要包括试验项目及各项目的引用标准、仪器设备、试验方法、试验标准及要求、安全注意事项和原始记录及试验报告等。制定本作业指导书的目的是规范试验操作、保证试验结果的准确性，为设备运行、监督、检修提供依据。2 引用文件下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。凡是注日期的引用文件，其随后所有的修改单或修订版均不适用于本作业指导书，然而，鼓励根据本作业指导书达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本作业指导书。《电气装置安装工程 电气设备交接试验标准》 GB 50150-2016 《电力设备预防性试验规程》 DL/T 596—1996 《现场绝缘试验实施导则》 DL/T 474.2～DL/T 474.4—2006 《互感器试验导则 第 1 部分：电流互感器》 GB/T 22071.1-2008 《互感器试验导则 第 2 部分：电磁式电压互感器》 GB/T 22071.2-20083 试验项目 （1）绝缘电阻的测量；（2）测量 35kV 及以上电压等级的互感器的介质损耗因数（tanδ）及电容量；（3）交流耐压试验；（4）绕组的直流电阻；（5）检查接线绕组组别和极性；（6）误差及变比测量；（7）测量电流互感器的励磁特性曲线；（8）测量电磁式电压互感器的励磁特性；（9）电容式电压互感器（CVT）的检测；（10）密封性能检查；（11）测量铁芯夹紧螺栓的绝缘电阻。4 试验方法及主要设备要求4.1 测量绝缘电阻4.1.1 主要仪器设备电动兆欧表、干湿温度表；4.1.2 试验方法a)对被试品进行充分放电。b)使用 2500V 兆欧表，将地线端子用接地线和互感器的外壳连接好，将兆欧表的高压线接被试绕组，其它绕组短接接地。c)记录 60 秒的绝缘电阻值。d)关闭兆欧表并将被试绕组对地放电。4.1.3 试验标准及要求1）测量一次绕组对二次绕组及外壳、各二次绕组间及其对外壳的绝缘电阻；绝缘电阻值不宜低于 1000MΩ；2）测量电流互感器一次绕组段间的绝缘电阻，绝缘电阻值不宜低于 1000MΩ，但由于结构原因而无法测量时可不进行；3）测量电容型电流互感器的末屏及电压互感器接地端（N）对外壳（地）的绝缘电阻，绝缘电阻值不宜小于 1000MΩ。若末屏对地绝缘电阻小于 1000MΩ 时，应测量其 tanδ，其值不应大于 2％；4.1.4 试验注意事项a)熟悉仪器使用说明。b)测量一个绕组时，其它绕组短接接地。c)测试...
