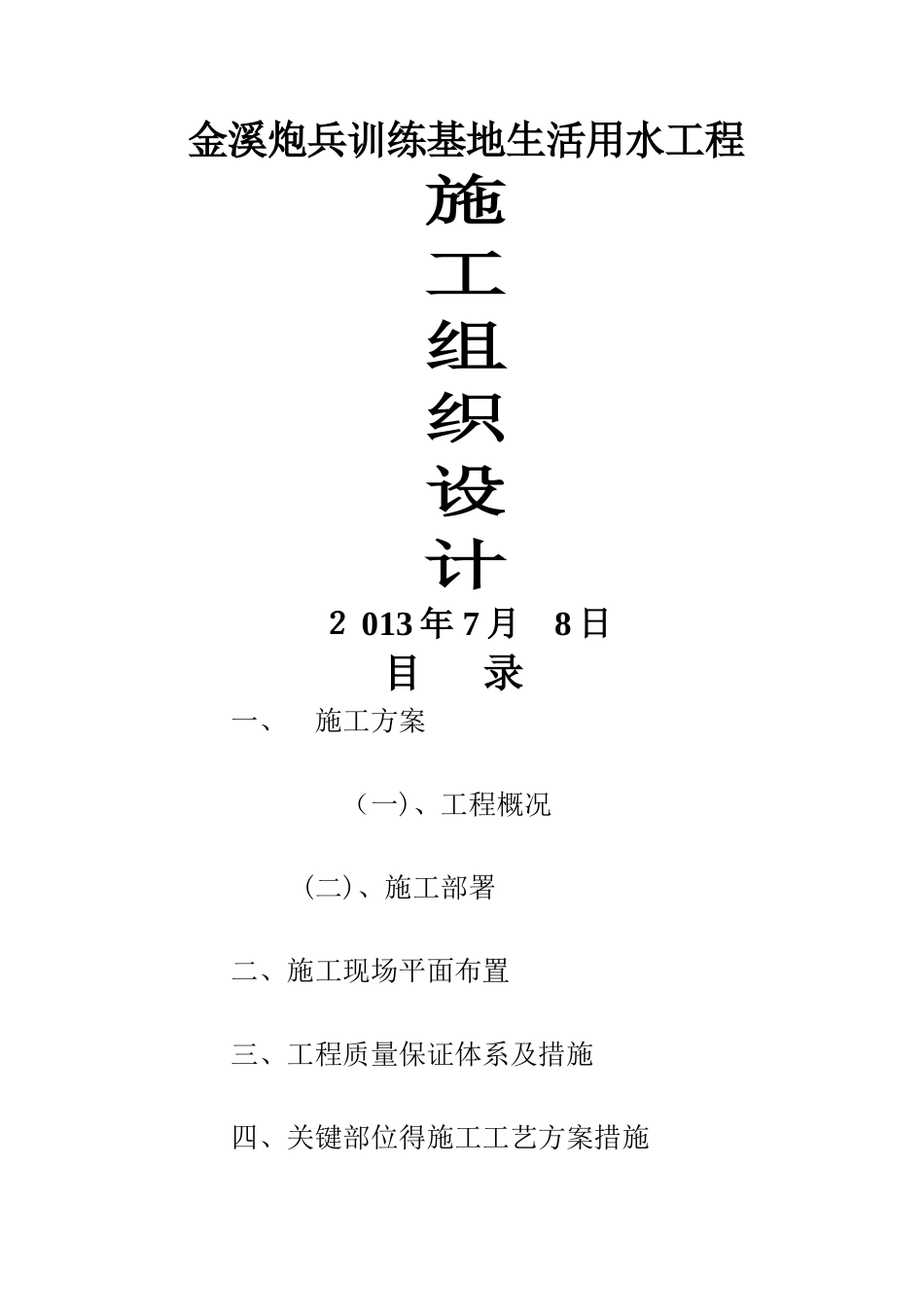

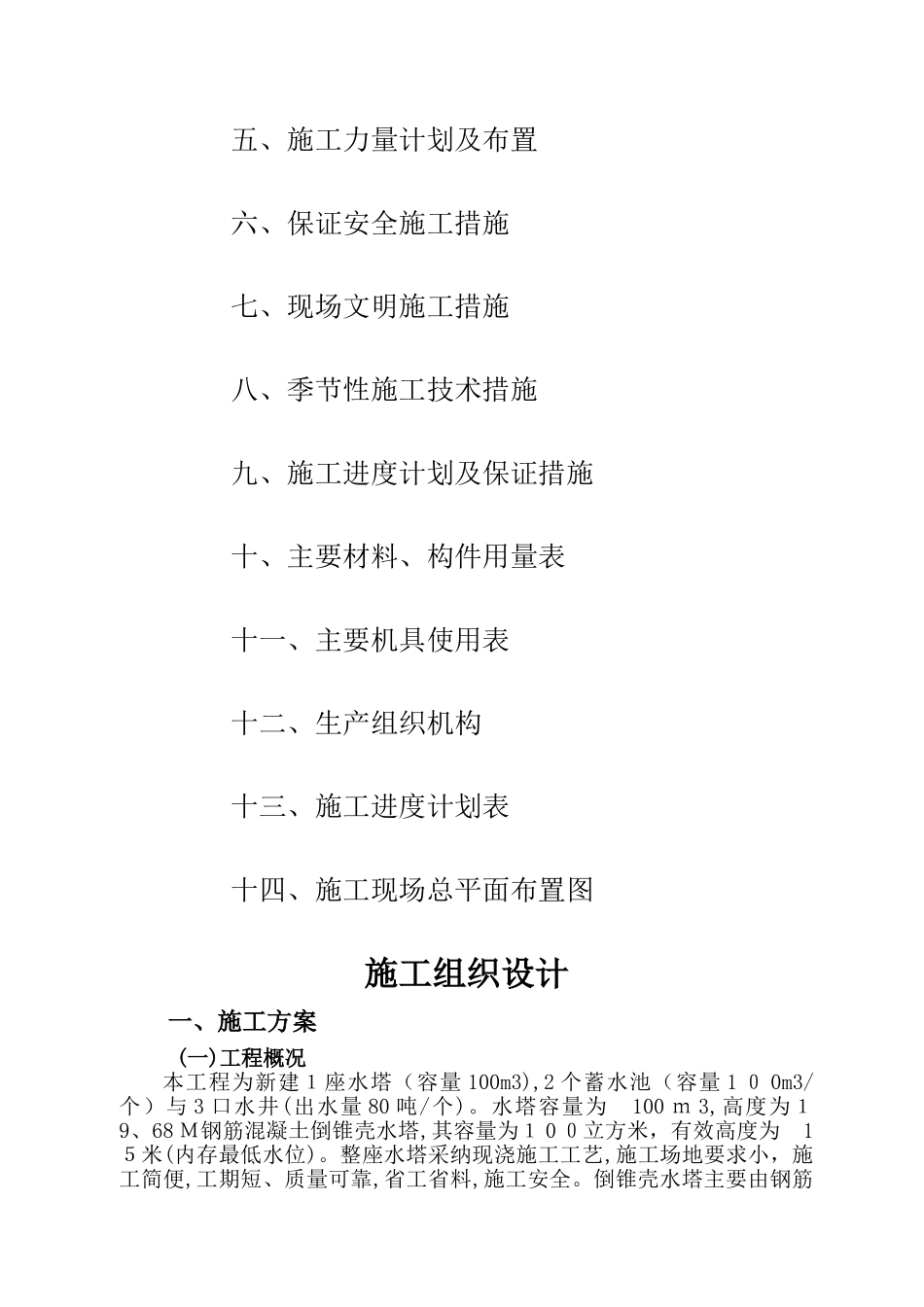

金溪炮兵训练基地生活用水工程施工组织设计２ 013 年 7 月 8 日目 录一、施工方案 （一)、工程概况 (二)、施工部署二、施工现场平面布置三、工程质量保证体系及措施四、关键部位得施工工艺方案措施五、施工力量计划及布置六、保证安全施工措施七、现场文明施工措施八、季节性施工技术措施九、施工进度计划及保证措施十、主要材料、构件用量表十一、主要机具使用表十二、生产组织机构十三、施工进度计划表十四、施工现场总平面布置图施工组织设计一、施工方案(一)工程概况本工程为新建１座水塔（容量 100m3),2 个蓄水池（容量 1 ０ 0m3/个）与 3 口水井(出水量 80 吨/个)
水塔容量为 100 ｍ 3,高度为１9、68 Ｍ钢筋混凝土倒锥壳水塔,其容量为１ 0 ０立方米，有效高度为 1５米(内存最低水位)
整座水塔采纳现浇施工工艺,施工场地要求小，施工简便,工期短、质量可靠,省工省料,施工安全

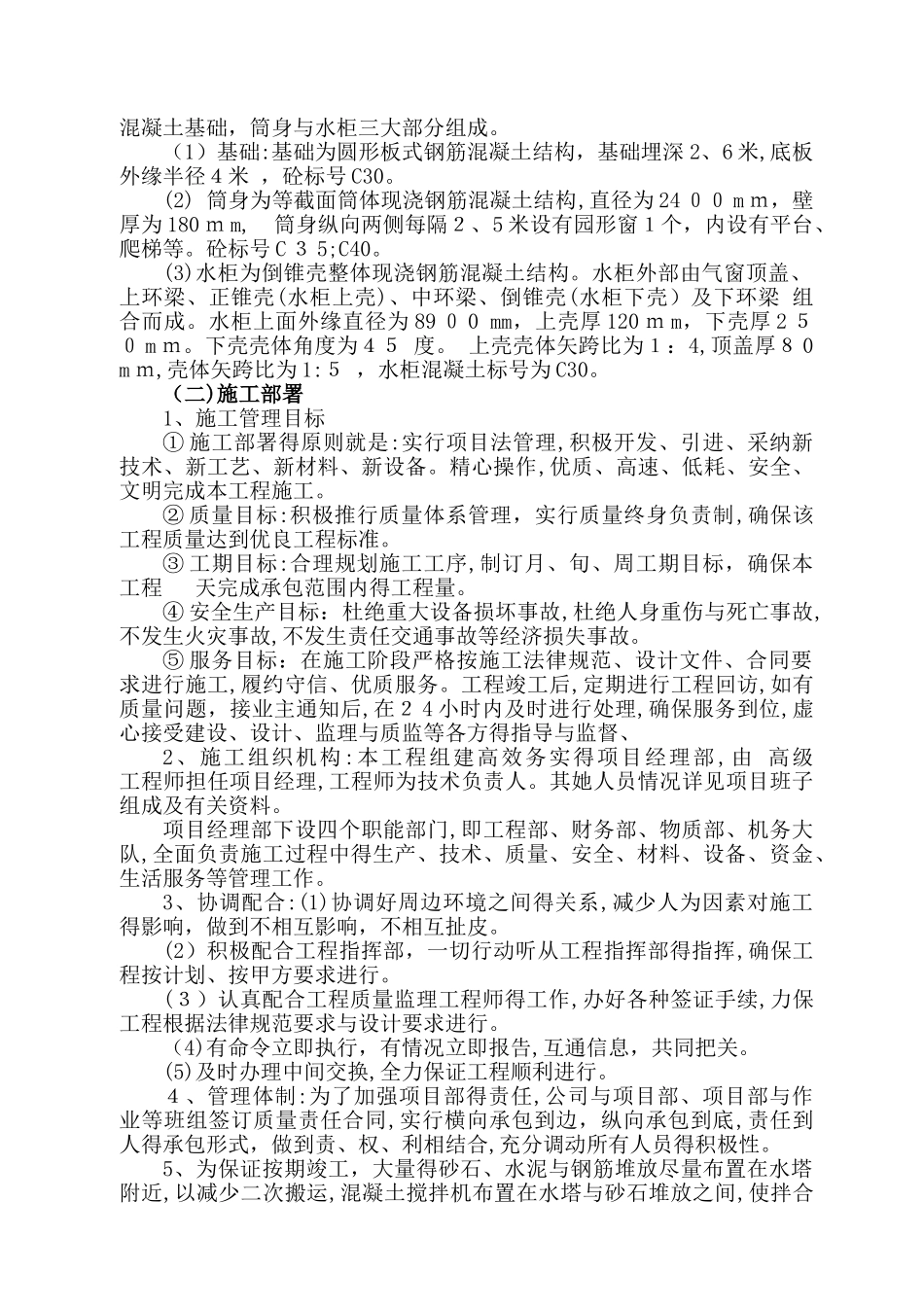

倒锥壳水塔主要由钢筋混凝土基础，筒身与水柜三大部分组成
（1）基础:基础为圆形板式钢筋混凝土结构，基础埋深 2、6 米,底板外缘半径４米 ，砼标号 C30
(2) 筒身为等截面筒体现浇钢筋混凝土结构,直径为 24 ００ m ｍ，壁厚为 180 ｍ m, 筒身纵向两侧每隔２、5 米设有园形窗１个，内设有平台、爬梯等
砼标号 C ３ 5;C40
(3)水柜为倒锥壳整体现浇钢筋混凝土结构
水柜外部由气窗顶盖、上环梁、正锥壳(水柜上壳)、中环梁、倒锥壳(水柜下壳）及下环梁 组合而成
水柜上面外缘直径为 89 ０ 0 mm，上壳厚 120 ｍ m，下壳厚 2 ５０ m ｍ
下壳壳体角度为４５ 度
上壳壳体矢跨比为１：4,顶盖厚８ 0 m ｍ,壳体矢跨比为 1:５ ，水柜混凝土标号为 C30
（二)施工部署1、施工管理目标① 施工部署得原则就是:实行项目法管理,积极开发、引进、采纳新技术、新工艺、
