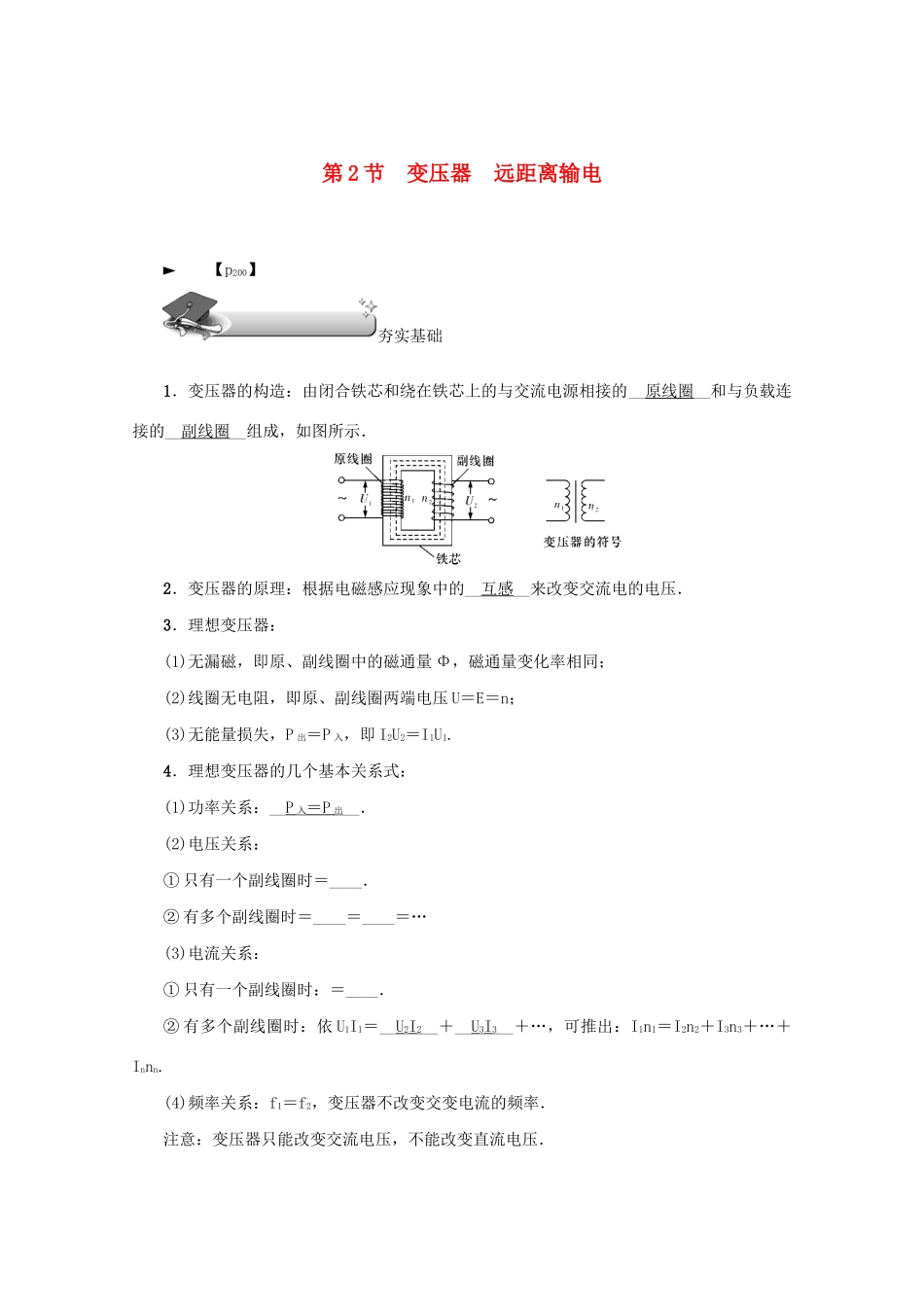

第 2 节 变压器 远距离输电► 【p200】夯实基础 1．变压器的构造：由闭合铁芯和绕在铁芯上的与交流电源相接的__原线圈__和与负载连接的__副线圈__组成，如图所示．2．变压器的原理：根据电磁感应现象中的__互感__来改变交流电的电压．3．理想变压器：(1)无漏磁，即原、副线圈中的磁通量 Φ，磁通量变化率相同；(2)线圈无电阻，即原、副线圈两端电压 U＝E＝n；(3)无能量损失，P 出＝P 入，即 I2U2＝I1U1.4．理想变压器的几个基本关系式：(1)功率关系：__P 入＝ P 出__．(2)电压关系：① 只有一个副线圈时＝____．② 有多个副线圈时＝____＝____＝…(3)电流关系：① 只有一个副线圈时：＝____．② 有多个副线圈时：依 U1I1＝__U2I2__＋__U3I3__＋…，可推出：I1n1＝I2n2＋I3n3＋…＋Innn.(4)频率关系：f1＝f2，变压器不改变交变电流的频率．注意：变压器只能改变交流电压，不能改变直流电压．5．常见变压器(1)自耦变压器——调压变压器．(2)互感器电压互感器(n1>n2)：用来把__高电压__变成__低电压__，原线圈__并联__在两输电线之间，副线圈接交流电压表并接地．电流互感器(n1
