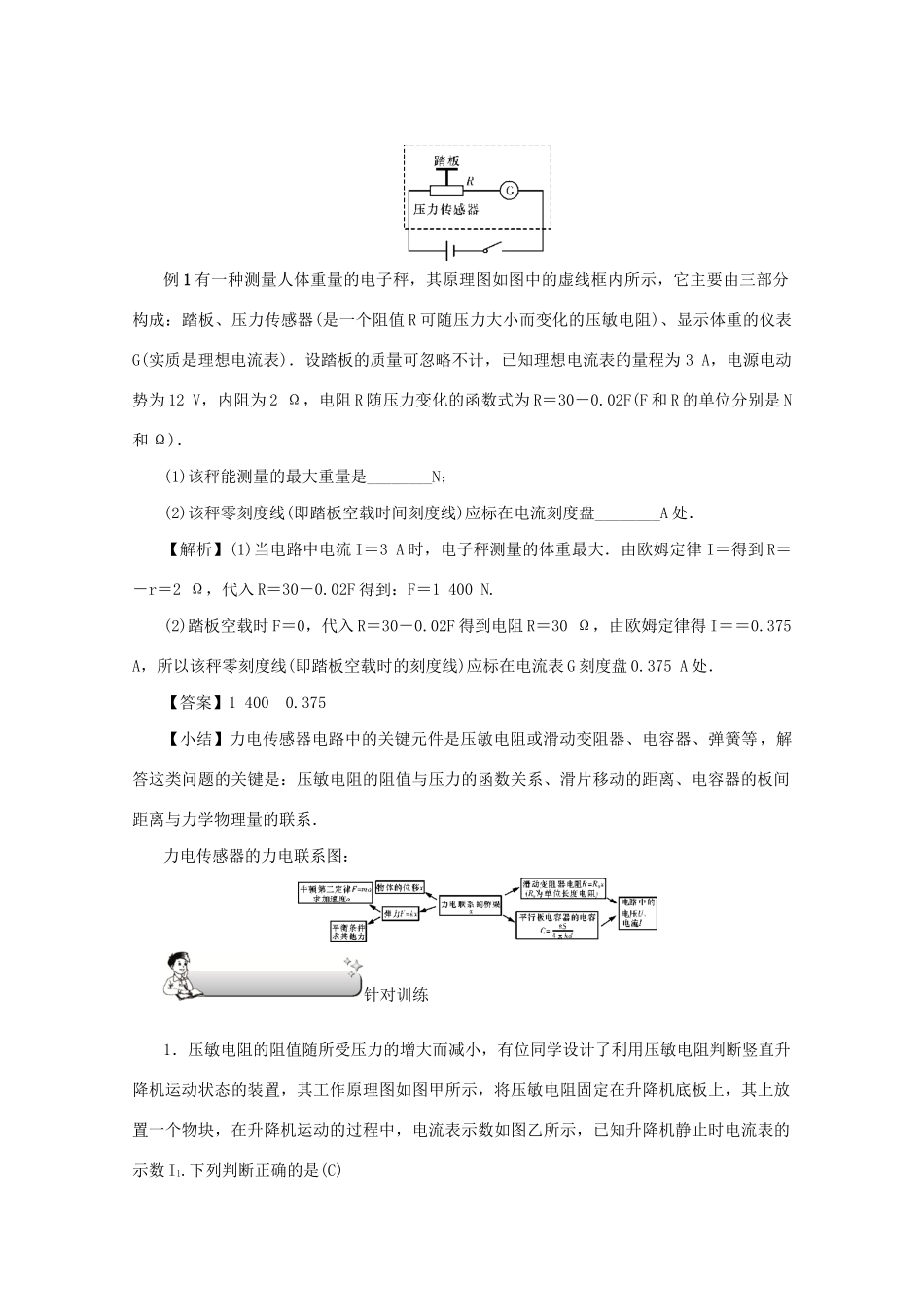

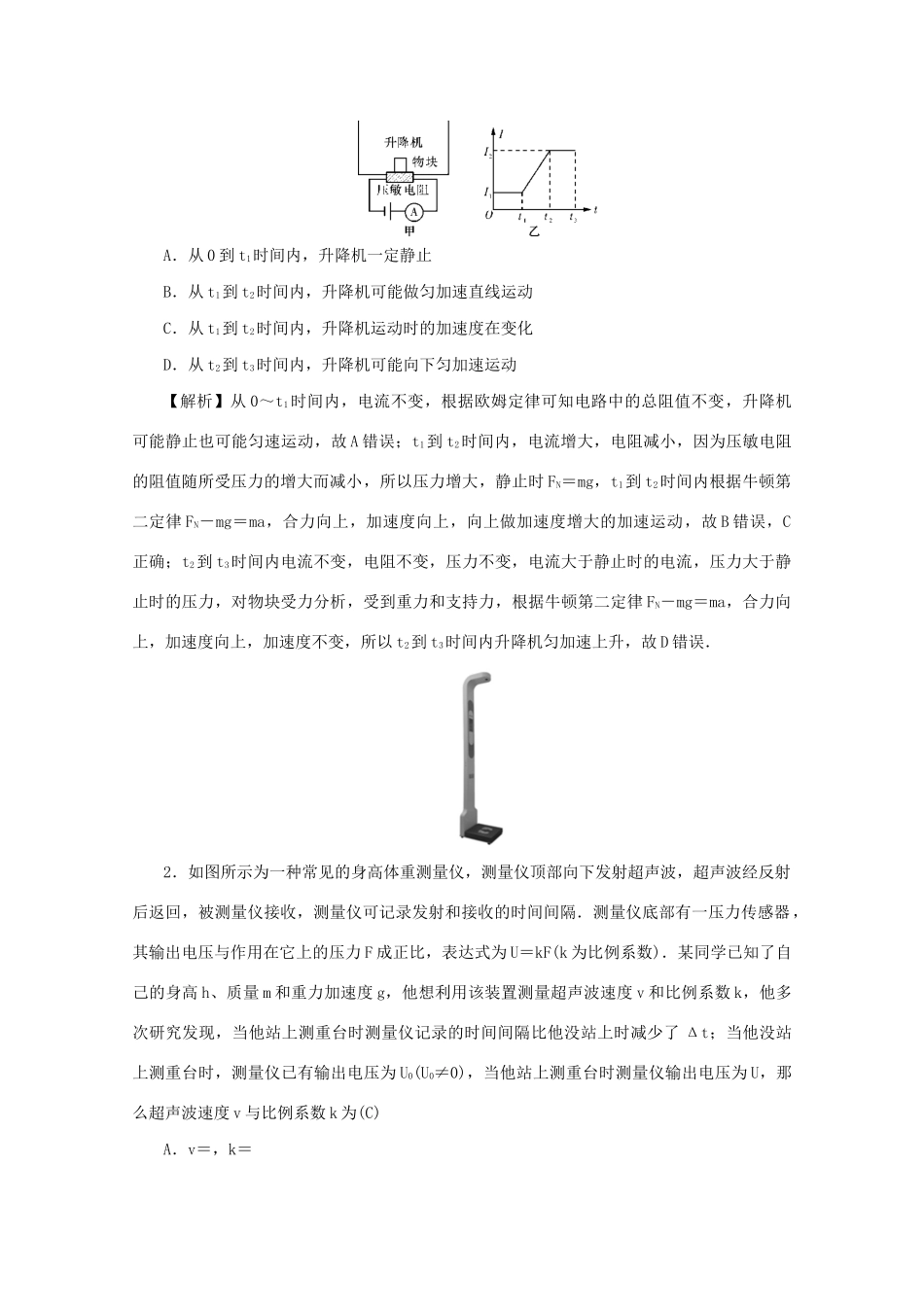

第 3 节 实验：传感器的简单应用夯实基础 【p203】1．传感器传感器是指这样一类元件：它能够感受诸如力、温度、光、声、化学成分等，并能将它们按照一定的规律转换为__电压、电流__等，或转换为电路的__通断__．2．制作传感器需要的元件(1)光敏电阻：光敏电阻在被光照射时电阻发生变化，光照增强电阻__减小__，光照减弱电阻__增大__．(2)金属热电阻和热敏电阻：金属的电阻率随温度的升高而__增大__，用金属丝可以制作温度传感器，称为热电阻．与金属不同的是有些半导体的导电能力随温度的升高而__增强__，其电阻随温度的升高而__减小__，用半导体材料可制成热敏电阻．与热敏电阻相比，金属热电阻的化学稳定性好，测温范围大但灵敏度较差．(3)霍尔元件：是能够把磁学量__磁感应强度__转换为电学量__电压__的传感器元件．如图所示，在__M 、 N __间出现的电压称为霍尔电压 UH，UH＝k.式中 d 为金属薄片的厚度，k 为霍尔系数(设 q 为每个运动电荷的电量，n 为单位体积内电荷数，k＝)，由薄片的__材料__决定．3．传感器应用的一般模式考点突破 ► 【p203】例 1 有一种测量人体重量的电子秤，其原理图如图中的虚线框内所示，它主要由三部分构成：踏板、压力传感器(是一个阻值 R 可随压力大小而变化的压敏电阻)、显示体重的仪表G(实质是理想电流表)．设踏板的质量可忽略不计，已知理想电流表的量程为 3 A，电源电动势为 12 V，内阻为 2 Ω，电阻 R 随压力变化的函数式为 R＝30－0.02F(F 和 R 的单位分别是 N和 Ω)．(1)该秤能测量的最大重量是________N；(2)该秤零刻度线(即踏板空载时间刻度线)应标在电流刻度盘________A 处．【解析】(1)当电路中电流 I＝3 A 时，电子秤测量的体重最大．由欧姆定律 I＝得到 R＝－r＝2 Ω，代入 R＝30－0.02F 得到：F＝1 400 N.(2)踏板空载时 F＝0，代入 R＝30－0.02F 得到电阻 R＝30 Ω，由欧姆定律得 I＝＝0.375 A，所以该秤零刻度线(即踏板空载时的刻度线)应标在电流表 G 刻度盘 0.375 A 处．【答案】1 400 0.375【小结】力电传感器电路中的关键元件是压敏电阻或滑动变阻器、电容器、弹簧等，解答这类问题的关键是：压敏电阻的阻值与压力的函数关系、滑片移动的距离、电容器的板间距离与力学物理量的联系．力电传感器的力电联系图：针对训练 1．压敏电阻的阻值随所受压力的增大而减小，有位同学设计了利用压敏电阻判断竖直升降机运动状态的装置，其工作...
