水泥罐抗倾覆验算

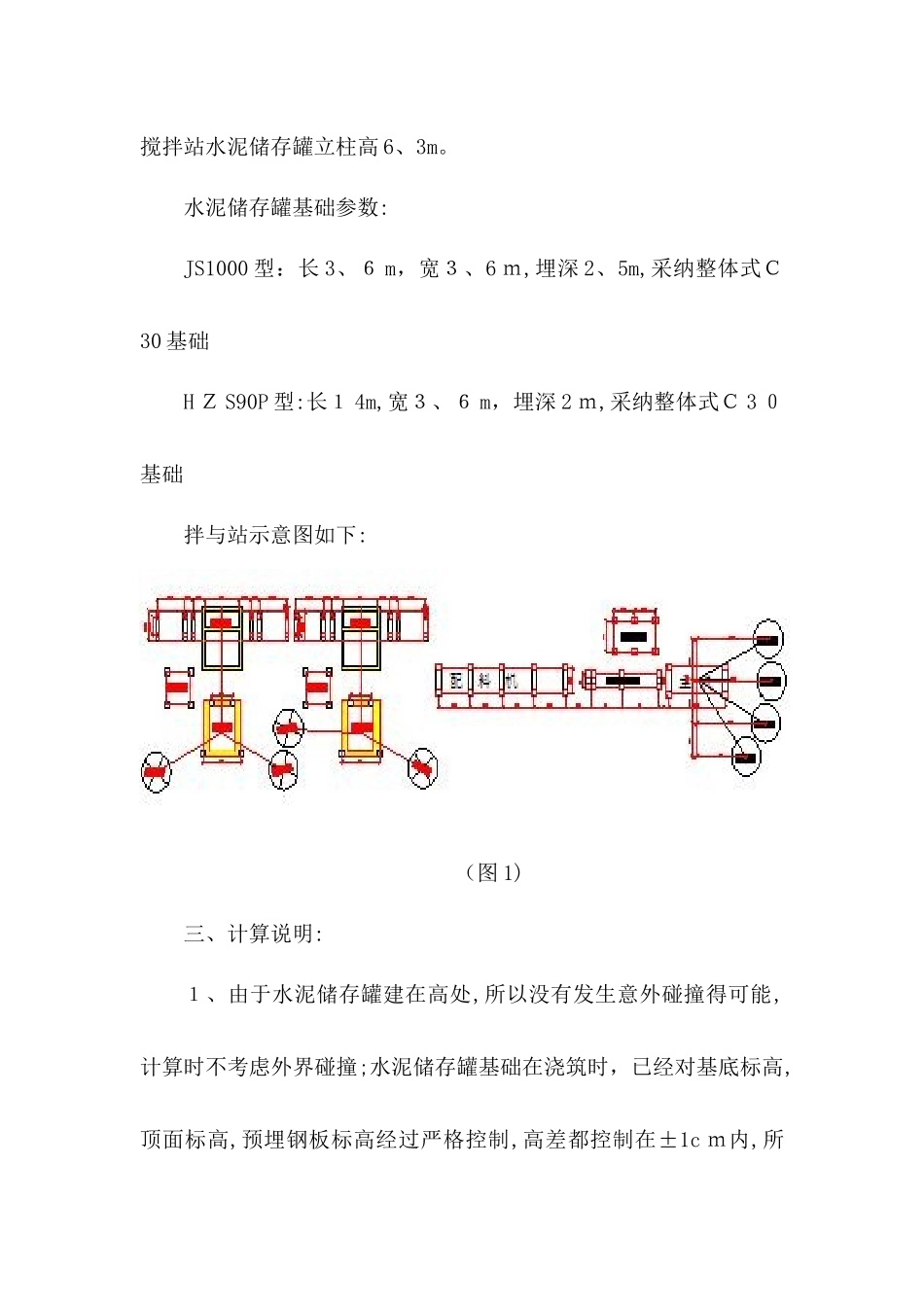

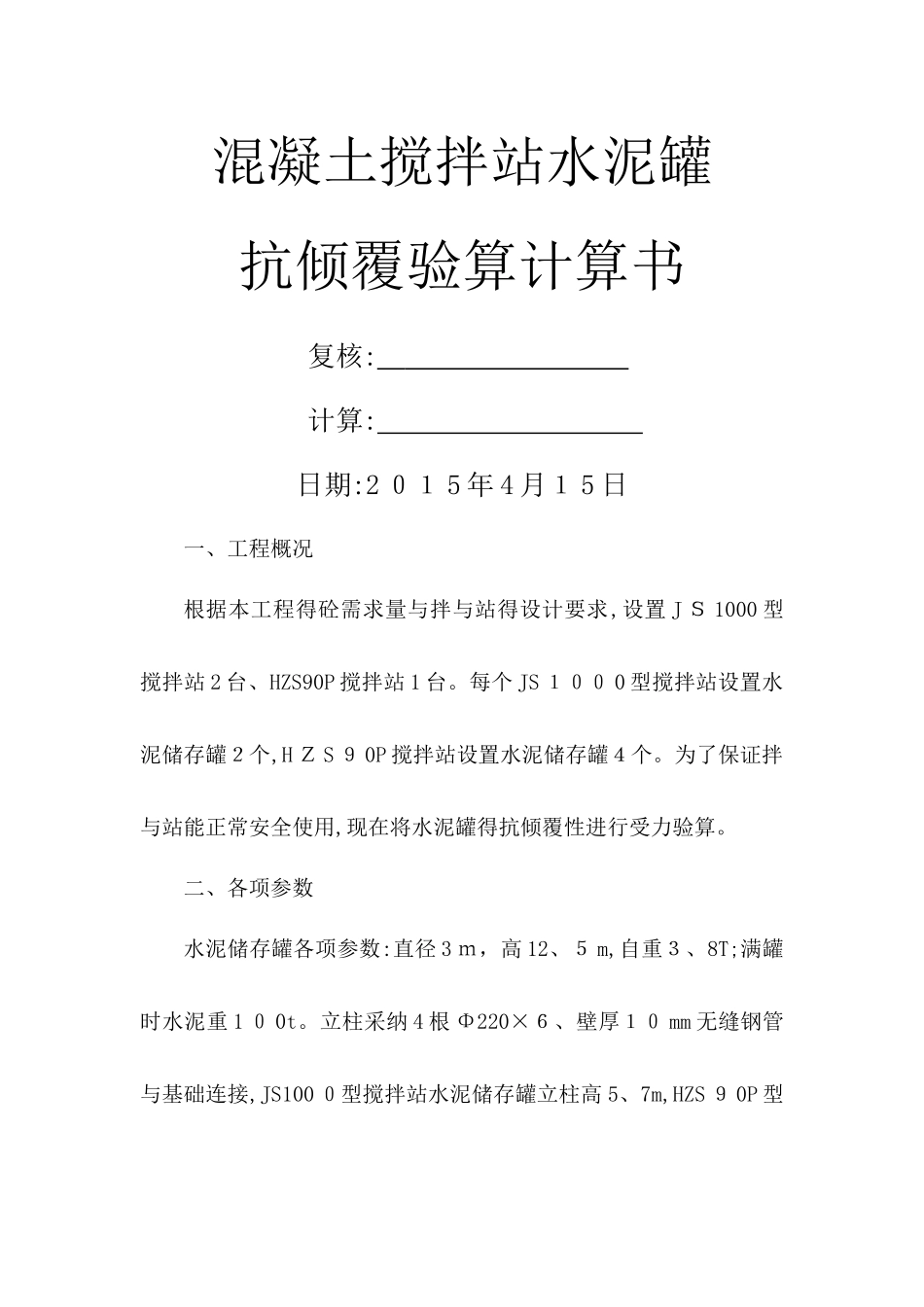

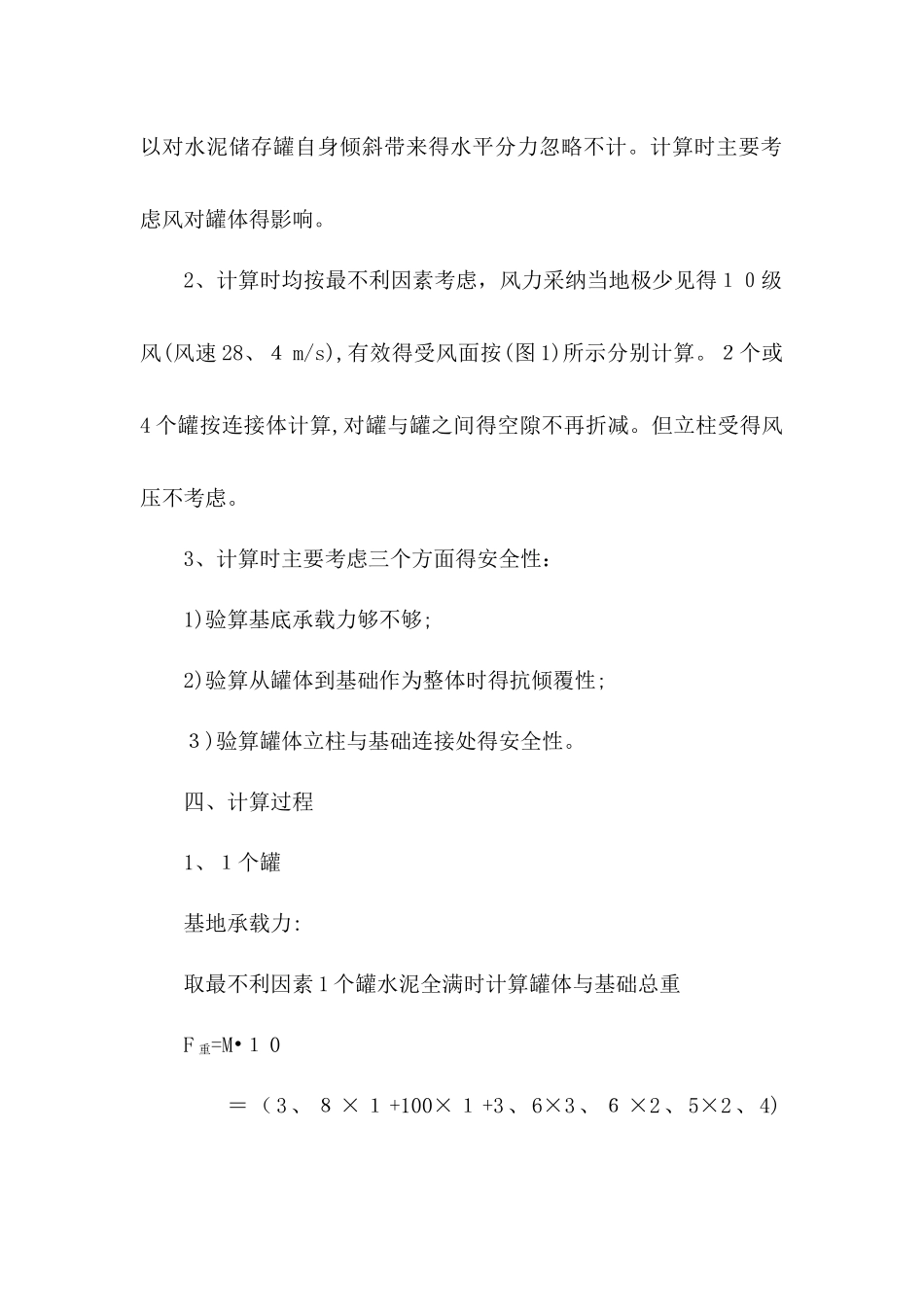

混凝土搅拌站水泥罐抗倾覆验算计算书复核: 计算: 日期:2 ０１ 5 年 4 月１ 5 日一、工程概况根据本工程得砼需求量与拌与站得设计要求,设置 J Ｓ 1000 型搅拌站 2 台、HZS90P 搅拌站 1 台。每个 JS １００ 0 型搅拌站设置水泥储存罐２个,H Ｚ S ９ 0P 搅拌站设置水泥储存罐４个。为了保证拌与站能正常安全使用,现在将水泥罐得抗倾覆性进行受力验算。二、各项参数水泥储存罐各项参数:直径 3 ｍ，高 12、５ m,自重３、8T;满罐时水泥重 1 ０ 0t。立柱采纳 4 根 Φ220×６、壁厚１０ mm 无缝钢管与基础连接,JS100 ０型搅拌站水泥储存罐立柱高 5、7m,HZS ９ 0P 型搅拌站水泥储存罐立柱高 6、3m。水泥储存罐基础参数:JS1000 型：长 3、６ m，宽３、6 ｍ,埋深 2、5m,采纳整体式Ｃ30 基础H Ｚ S90P 型:长１ 4m,宽３、６ m，埋深 2 ｍ,采纳整体式Ｃ 3 ０基础拌与站示意图如下: （图 1)三、计算说明:１、由于水泥储存罐建在高处,所以没有发生意外碰撞得可能,计算时不考虑外界碰撞;水泥储存罐基础在浇筑时，已经对基底标高,顶面标高,预埋钢板标高经过严格控制,高差都控制在±1c ｍ内,所以对水泥储存罐自身倾斜带来得水平分力忽略不计。计算时主要考虑风对罐体得影响。2、计算时均按最不利因素考虑，风力采纳当地极少见得１０级风(风速 28、４ m/s),有效得受风面按(图 1)所示分别计算。２个或4 个罐按连接体计算,对罐与罐之间得空隙不再折减。但立柱受得风压不考虑。3、计算时主要考虑三个方面得安全性：1)验算基底承载力够不够;2)验算从罐体到基础作为整体时得抗倾覆性;３)验算罐体立柱与基础连接处得安全性。四、计算过程1、１个罐基地承载力:取最不利因素 1 个罐水泥全满时计算罐体与基础总重F 重=M•１ 0＝（3、８×１+100×１+3、6×3、６×2、5×2、4) ×10＝1815、6 ＫＮ基底面积 A=3、6×3、６＝1 ２、9 ６ m2基底应力 δ= F 重/A=１８ 15、6/12、96=140、093KPa＜（实测)说明基底承载力满足需要。结构整体得抗倾覆性取最不利因素为１个罐全为空罐时计算。风荷载强度 W＝K1•K ２•K ３•Ｗ 0式中:K1为风载体形系数,查表得 K1=0、8;K2为风压高度变化系数,查表得 K2=1、０；K3 为 地 形 、 地 理 变 化 系 数 ， 按 一 般 平 坦 空 旷 地 区 取K3=1、0；W0为基本风压值;基本风压值 W0=（γ•ν2)／２ｑ式中：γ 为空气重度,取标准大气压...
