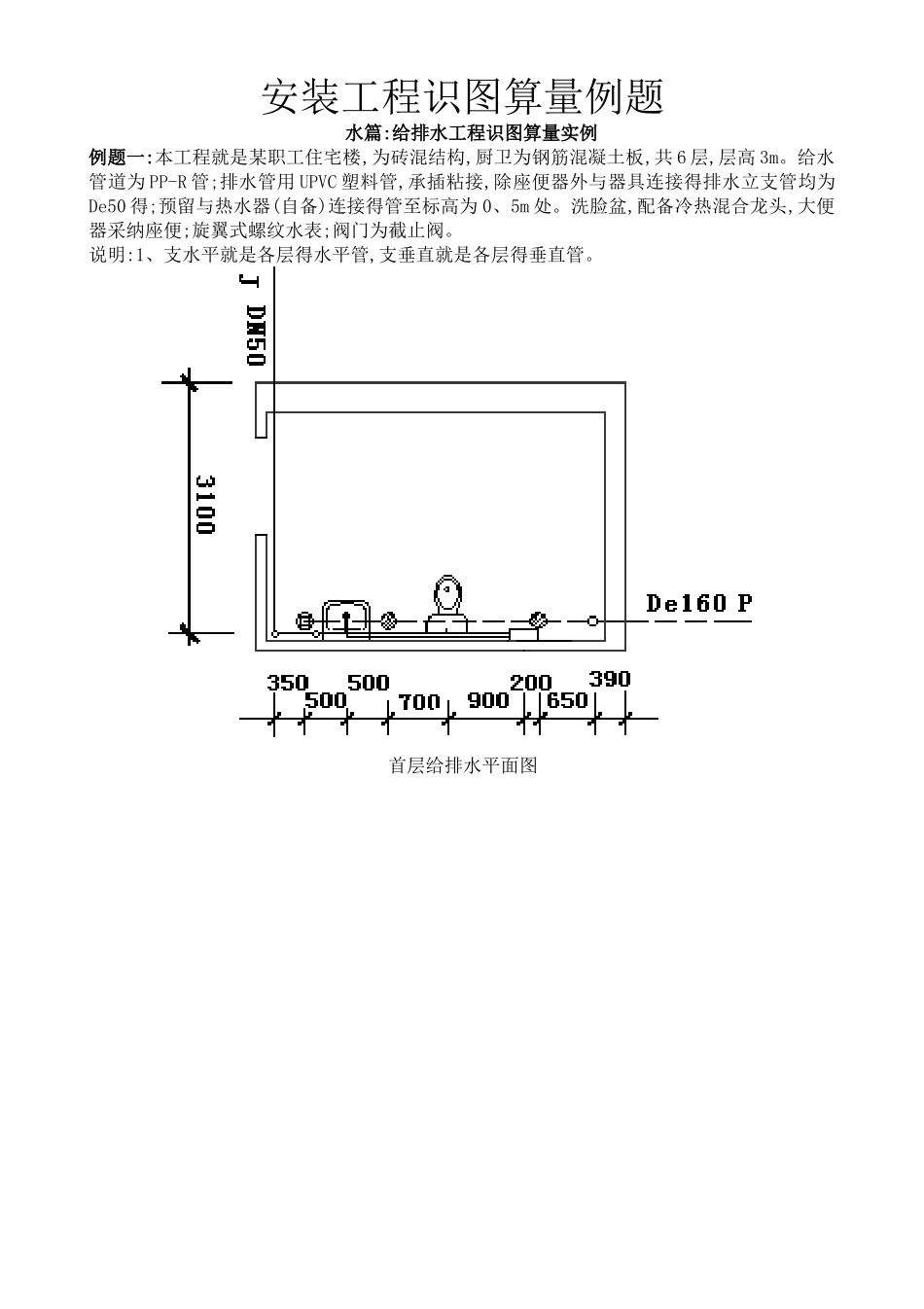

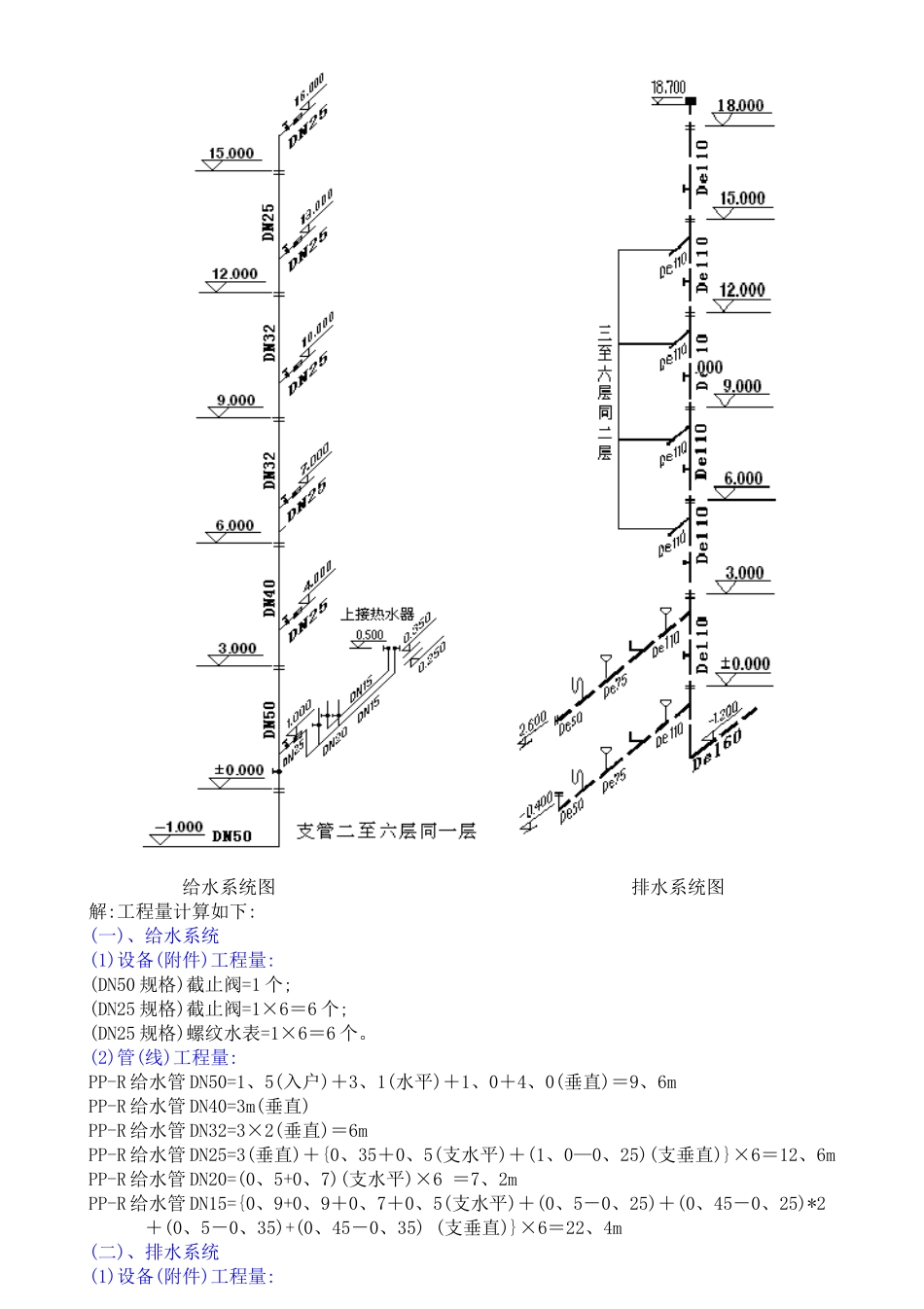

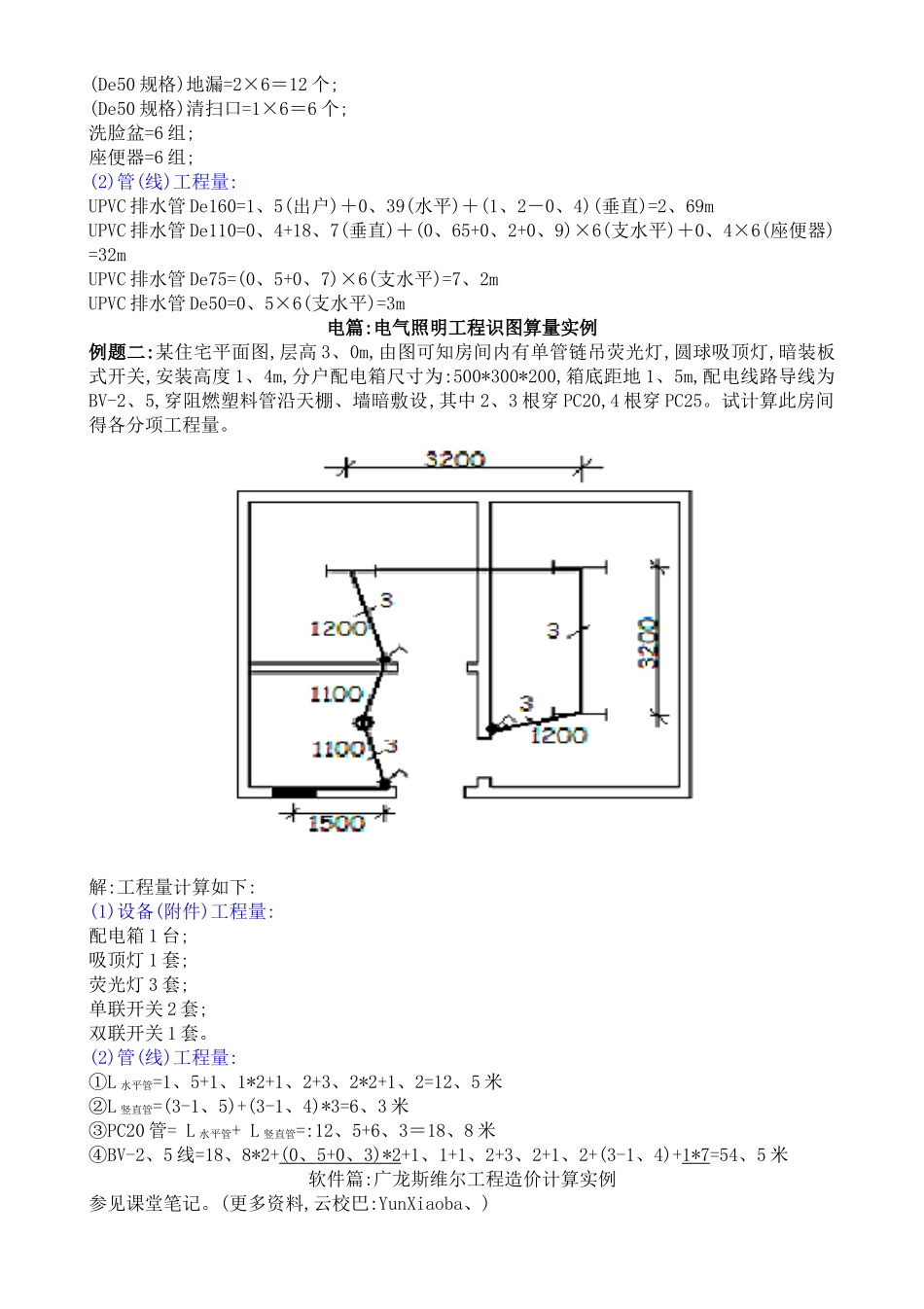

安装工程识图算量例题水篇:给排水工程识图算量实例例题一:本工程就是某职工住宅楼,为砖混结构,厨卫为钢筋混凝土板,共 6 层,层高 3m。给水管道为 PP-R 管;排水管用 UPVC 塑料管,承插粘接,除座便器外与器具连接得排水立支管均为De50 得;预留与热水器(自备)连接得管至标高为 0、5m 处。洗脸盆,配备冷热混合龙头,大便器采纳座便;旋翼式螺纹水表;阀门为截止阀。说明:1、支水平就是各层得水平管,支垂直就是各层得垂直管。首层给排水平面图 给水系统图 排水系统图解:工程量计算如下:(一)、给水系统(1)设备(附件)工程量:(DN50 规格)截止阀=1 个;(DN25 规格)截止阀=1×6＝6 个;(DN25 规格)螺纹水表=1×6＝6 个。(2)管(线)工程量:PP-R 给水管 DN50=1、5(入户)＋3、1(水平)＋1、0＋4、0(垂直)＝9、6mPP-R 给水管 DN40=3m(垂直)PP-R 给水管 DN32=3×2(垂直)＝6mPP-R 给水管 DN25=3(垂直)＋{0、35＋0、5(支水平)＋(1、0—0、25)(支垂直)}×6＝12、6mPP-R 给水管 DN20=(0、5+0、7)(支水平)×6 ＝7、2mPP-R 给水管 DN15={0、9+0、9＋0、7＋0、5(支水平)＋(0、5－0、25)＋(0、45－0、25)*2＋(0、5－0、35)+(0、45－0、35) (支垂直)}×6＝22、4m(二)、排水系统(1)设备(附件)工程量:(De50 规格)地漏=2×6＝12 个;(De50 规格)清扫口=1×6＝6 个;洗脸盆=6 组;座便器=6 组;(2)管(线)工程量:UPVC 排水管 De160=1、5(出户)＋0、39(水平)＋(1、2－0、4)(垂直)=2、69mUPVC 排水管 De110=0、4+18、7(垂直)＋(0、65+0、2+0、9)×6(支水平)＋0、4×6(座便器)=32m UPVC 排水管 De75=(0、5+0、7)×6(支水平)=7、2mUPVC 排水管 De50=0、5×6(支水平)=3m电篇:电气照明工程识图算量实例例题二:某住宅平面图,层高 3、0m,由图可知房间内有单管链吊荧光灯,圆球吸顶灯,暗装板式开关,安装高度 1、4m,分户配电箱尺寸为:500*300*200,箱底距地 1、5m,配电线路导线为BV-2、5,穿阻燃塑料管沿天棚、墙暗敷设,其中 2、3 根穿 PC20,4 根穿 PC25。试计算此房间得各分项工程量。解:工程量计算如下:(1)设备(附件)工程量:配电箱 1 台;吸顶灯 1 套;荧光灯 3 套;单联开关 2 套;双联开关 1 套。(2)管(线)工程量:①L 水平管=1、5+1、1*2+1、2+3、2*2+1、2=12、5 米②L 竖直管=(3-1、5)+(3-1、4)*3=6、3 米③PC20 管= L 水平管+ L 竖直管=:12、5+6、3＝18、8 米④BV-2、5 线=18、8*2+(0 、 5+0 、 3)*2 +1、1+1、2+3、2+...
