汽车设计复习资料VIP专享

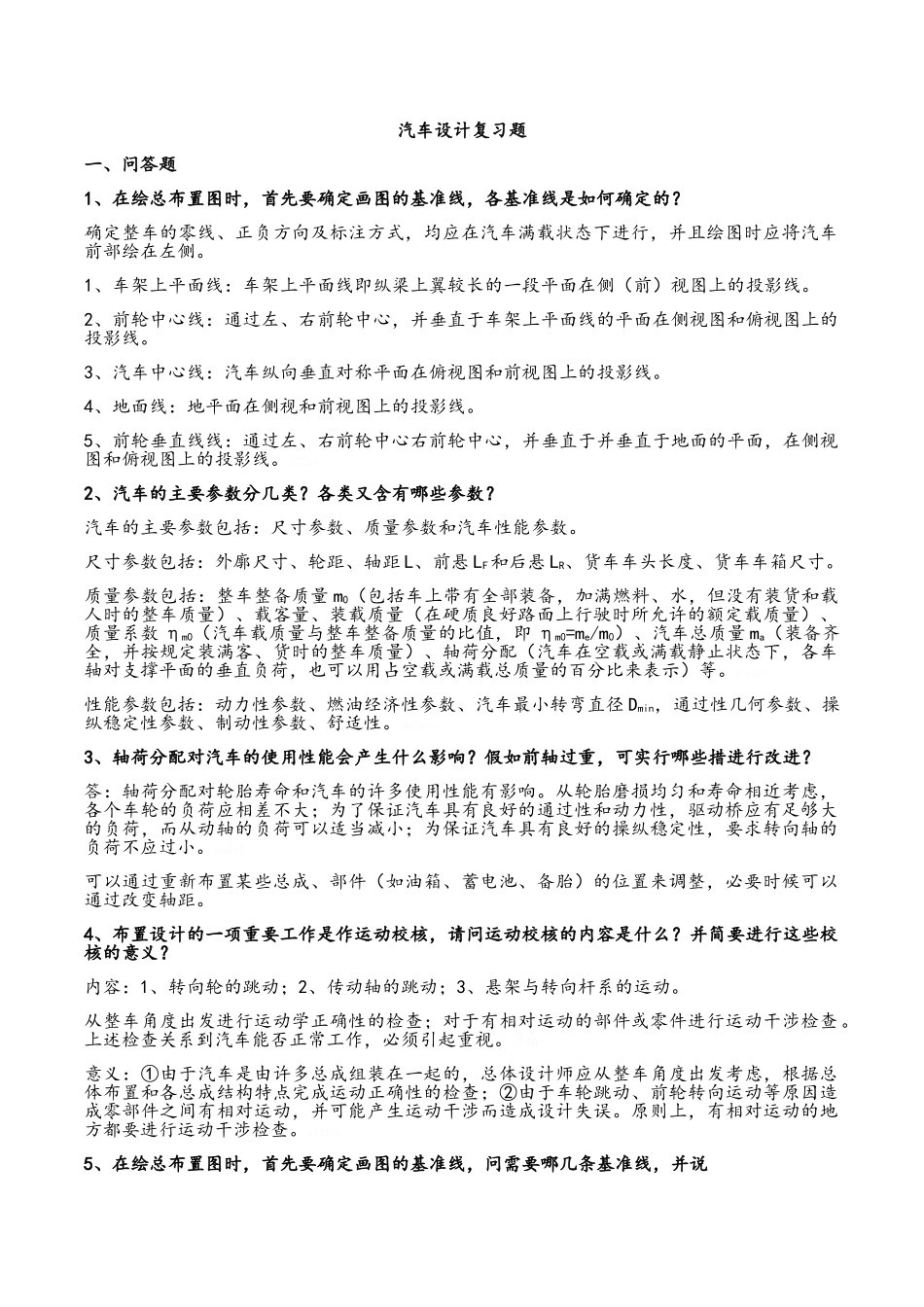

汽车设计复习题一、问答题1、在绘总布置图时，首先要确定画图的基准线，各基准线是如何确定的？确定整车的零线、正负方向及标注方式，均应在汽车满载状态下进行，并且绘图时应将汽车前部绘在左侧。1、车架上平面线：车架上平面线即纵梁上翼较长的一段平面在侧（前）视图上的投影线。2、前轮中心线：通过左、右前轮中心，并垂直于车架上平面线的平面在侧视图和俯视图上的投影线。3、汽车中心线：汽车纵向垂直对称平面在俯视图和前视图上的投影线。4、地面线：地平面在侧视和前视图上的投影线。5、前轮垂直线线：通过左、右前轮中心右前轮中心，并垂直于并垂直于地面的平面，在侧视图和俯视图上的投影线。J7Ese。2、汽车的主要参数分几类？各类又含有哪些参数？汽车的主要参数包括：尺寸参数、质量参数和汽车性能参数。尺寸参数包括：外廓尺寸、轮距、轴距 L、前悬 LF和后悬 LR、货车车头长度、货车车箱尺寸。质量参数包括：整车整备质量 m0（包括车上带有全部装备，加满燃料、水，但没有装货和载人时的整车质量）、载客量、装载质量（在硬质良好路面上行驶时所允许的额定载质量）、质量系数 ηm0（汽车载质量与整车整备质量的比值，即 ηm0=me/m0）、汽车总质量 ma（装备齐全，并按规定装满客、货时的整车质量）、轴荷分配（汽车在空载或满载静止状态下，各车轴对支撑平面的垂直负荷，也可以用占空载或满载总质量的百分比来表示）等。OJoh3。性能参数包括：动力性参数、燃油经济性参数、汽车最小转弯直径 Dmin，通过性几何参数、操纵稳定性参数、制动性参数、舒适性。9mfxf。3、轴荷分配对汽车的使用性能会产生什么影响？假如前轴过重，可实行哪些措进行改进？答：轴荷分配对轮胎寿命和汽车的许多使用性能有影响。从轮胎磨损均匀和寿命相近考虑，各个车轮的负荷应相差不大；为了保证汽车具有良好的通过性和动力性，驱动桥应有足够大的负荷，而从动轴的负荷可以适当减小；为保证汽车具有良好的操纵稳定性，要求转向轴的负荷不应过小。so5y0。可以通过重新布置某些总成、部件（如油箱、蓄电池、备胎）的位置来调整，必要时候可以通过改变轴距。4、布置设计的一项重要工作是作运动校核，请问运动校核的内容是什么？并简要进行这些校核的意义？内容：1、转向轮的跳动；2、传动轴的跳动；3、悬架与转向杆系的运动。从整车角度出发进行运动学正确性的检查；对于有相对运动的部件或零件进行运动干涉检查。上述检查关系到汽车能否正常工作，必须引起...
