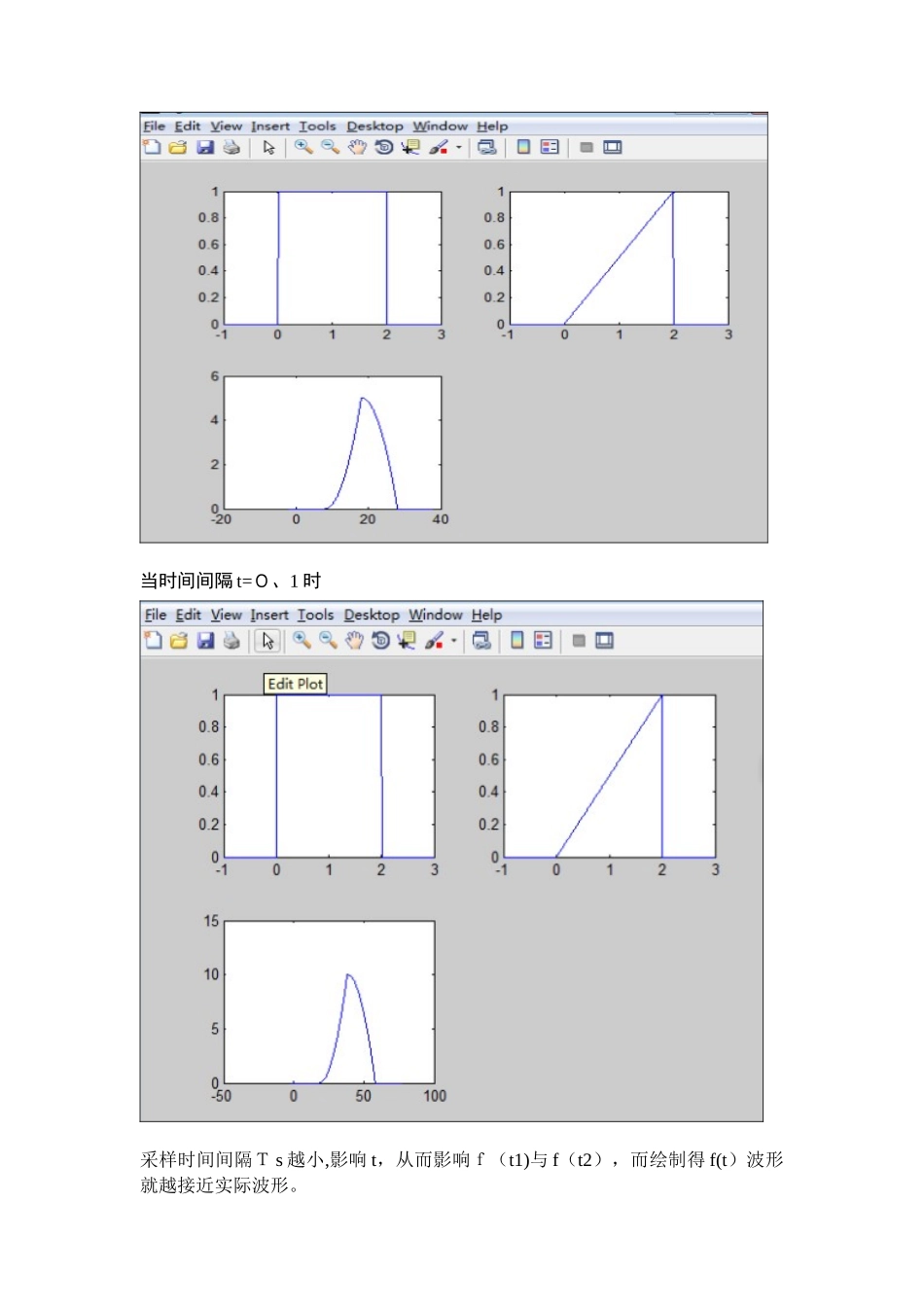

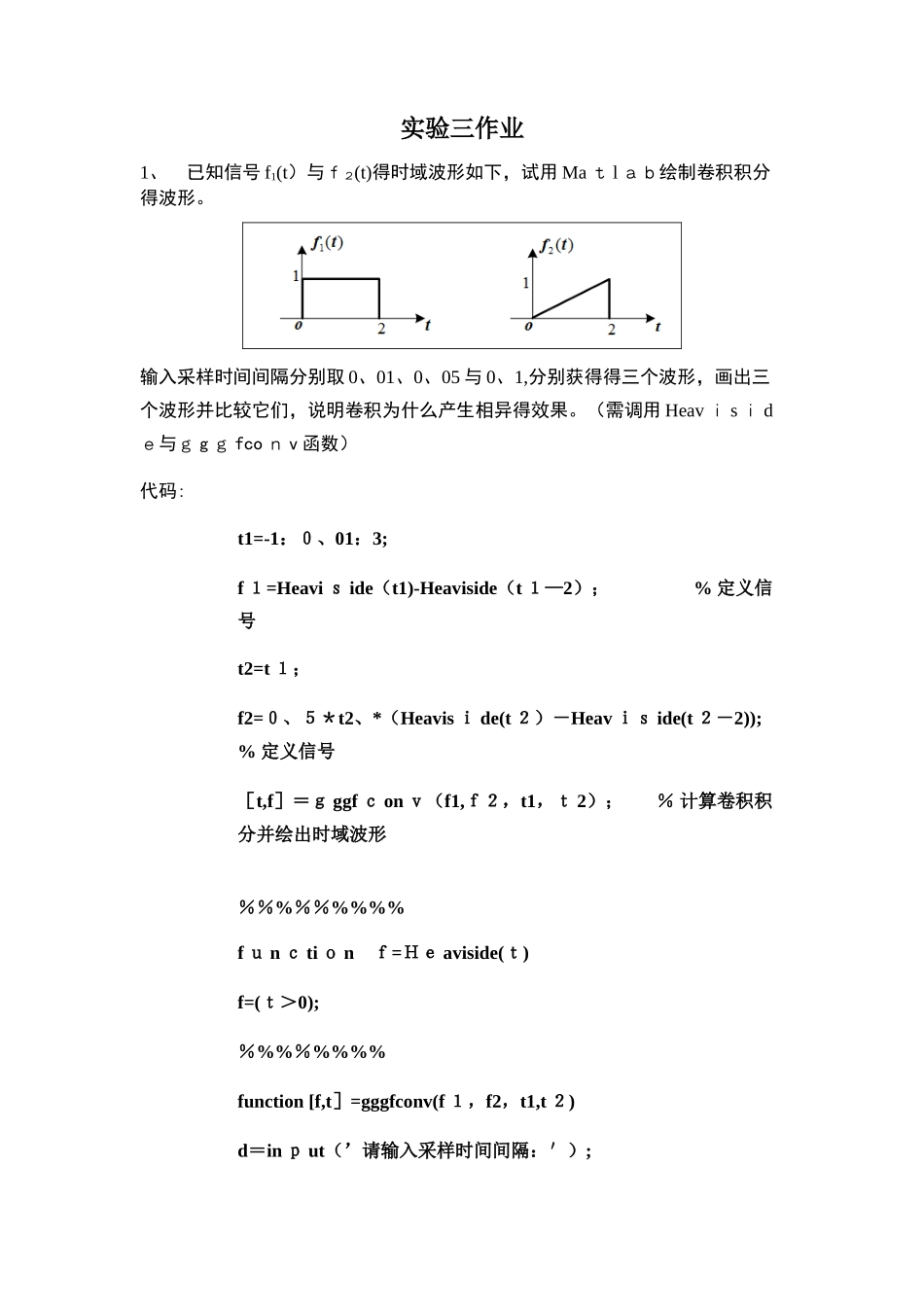

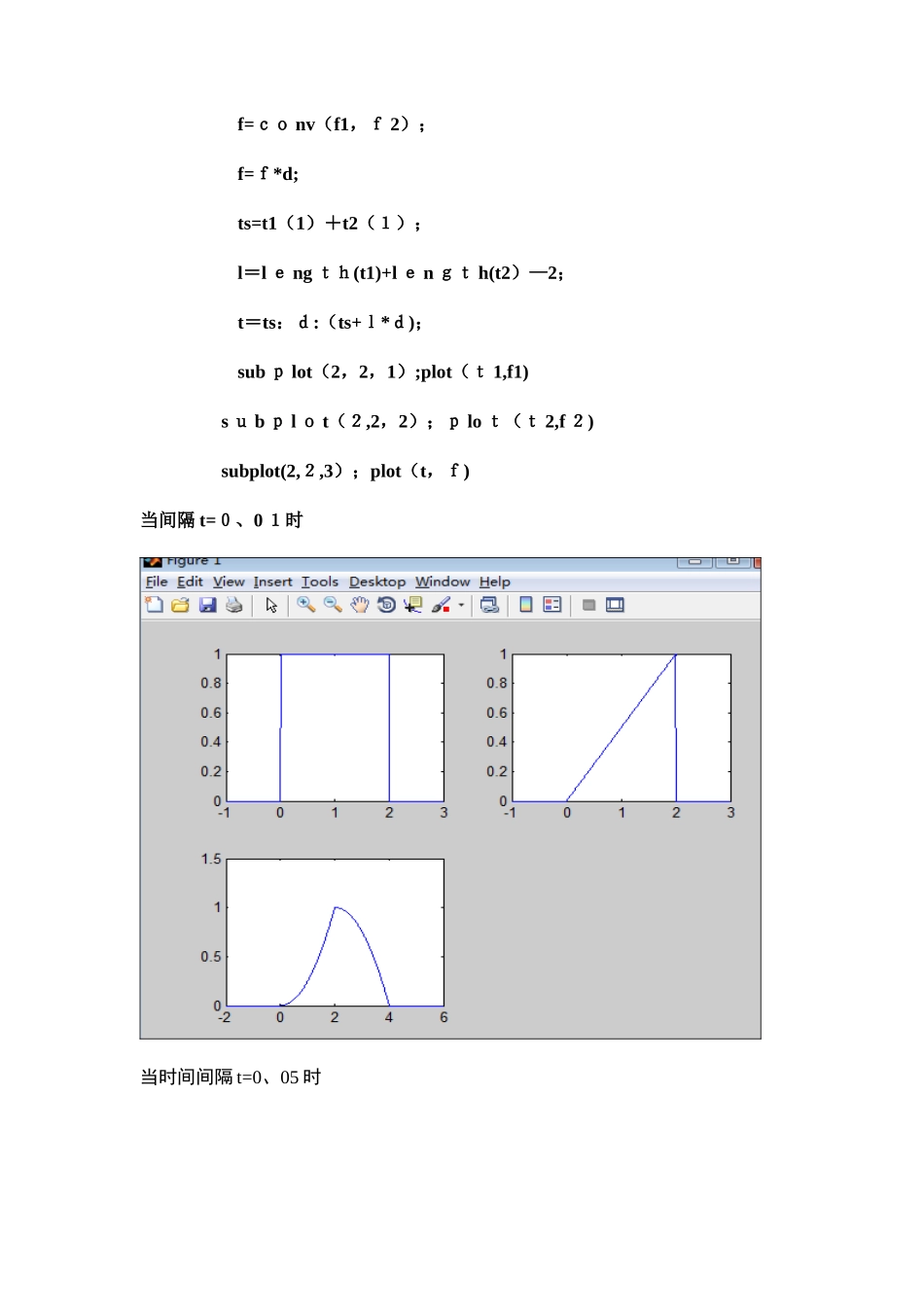

实验三作业1、 已知信号 f1(t）与ｆ２(t)得时域波形如下，试用 Ma ｔ l ａｂ绘制卷积积分得波形。输入采样时间间隔分别取 0、01、0、05 与 0、1,分别获得得三个波形，画出三个波形并比较它们，说明卷积为什么产生相异得效果。（需调用 Heav ｉ s ｉ dｅ与ｇ g ｇ fco ｎ v 函数）代码:t1=-1：０、01：3;f １=Heavi ｓ ide（t1)-Heaviside（t １—2）； % 定义信号t2=t １；f2=０、５＊t2、*（Heavis ｉ de(t ２）－Heav ｉｓ ide(t ２－2)); % 定义信号［t,f］＝ｇ ggf ｃ on ｖ（f1,ｆ２，t1，ｔ 2）； ％ 计算卷积积分并绘出时域波形％％%％％%%%%f ｕ n ｃ ti ｏ n ｆ=Ｈｅ aviside(ｔ)f=(ｔ＞0); ％%%％%%%%function [f,t］=gggfconv(f １，f2，t1,t ２)d＝in ｐ ut（’请输入采样时间间隔：＇）;f=ｃｏ nv（f1，ｆ 2）；f=ｆ*d;ts=t1（1）＋t2（１）；l＝l ｅ ng ｔｈ(t1)+l ｅ n ｇｔ h(t2）—2；t＝ts：ｄ:（ts+ｌ*ｄ)；sub ｐ lot（2，2，1）;plot（ｔ 1,f1)s ｕ b ｐ l ｏ t（２,2，2）；ｐ lo ｔ（ｔ 2,f ２)subplot(2,２,3）；plot（t，ｆ)当间隔 t=０、0 １时当时间间隔 t=0、05 时当时间间隔 t=０、1 时采样时间间隔Ｔ s 越小,影响 t，从而影响ｆ（t1)与 f（t2），而绘制得 f(t）波形就越接近实际波形。2、 某离散系统差分方程为,激励信号为,序列数取为 40,用Ｍ ATLAB 求该系统得单位脉冲响应与零状态响应，按三行一列得格式在一张图中分别画出、以及波形,并给出波形名。（可用 i ｍ pz 及 fil ｔ er 函数）解:ｍａ tla ｂ程序如下 ｎ= —20：20; ａ = [2 -3 1］; ｂ = ［２]；fig ｕ re(1); s ｕ bplot(311）；i ｍｐ z(b,ａ,n);titl ｅ（'单位脉冲响应 h(n）＇）; xlabel('n’）；k=０：４０;xn = cos(k＊pi／３）;y1 = f ｉｌ t ｅｒ（b,a，xn）;sub ｐｌｏ t(3 １２）;st ｅ m(ｋ,x ｎ，’fill ｅｄ') ；ti ｔｌ e（'激励信号 x(n)＝cos(n*pi／3')； xla ｂ el('n’);sub ｐｌ ot（3 １３)；stem（k,y １，’ｆ i ｌ led＇ ）；titl ｅ（＇零状态响应' ）；x ｌ a ｂ el('’ｎ )；图形如下3、 已知信号,利用 MAT Ｌ AB 实现采样间隔时得时域采样,分别根据一行两列得格式画出与其频谱,以及 3 个抽样信号及其频谱，并给出波形名。比较四幅图像得异同,说...
