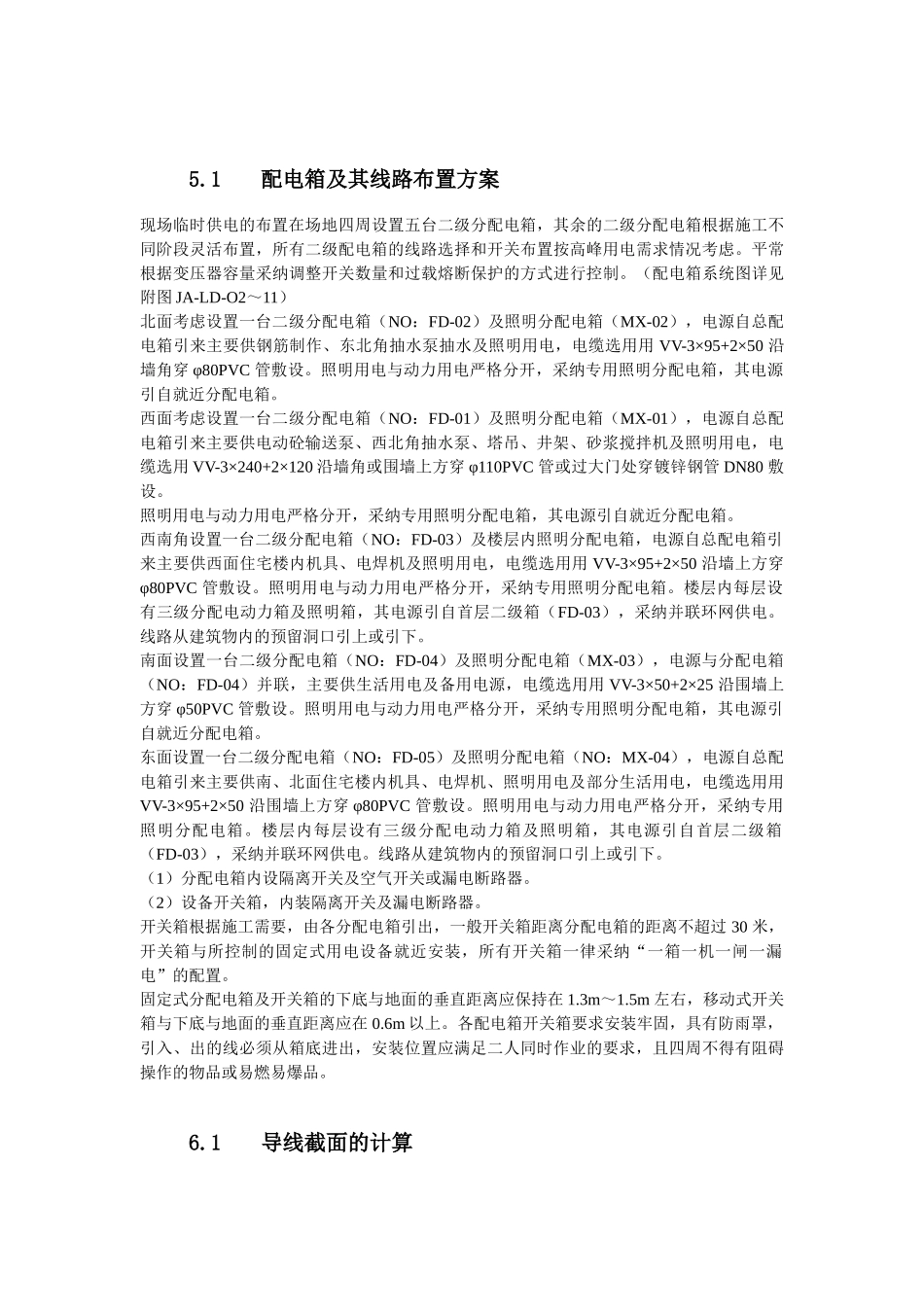

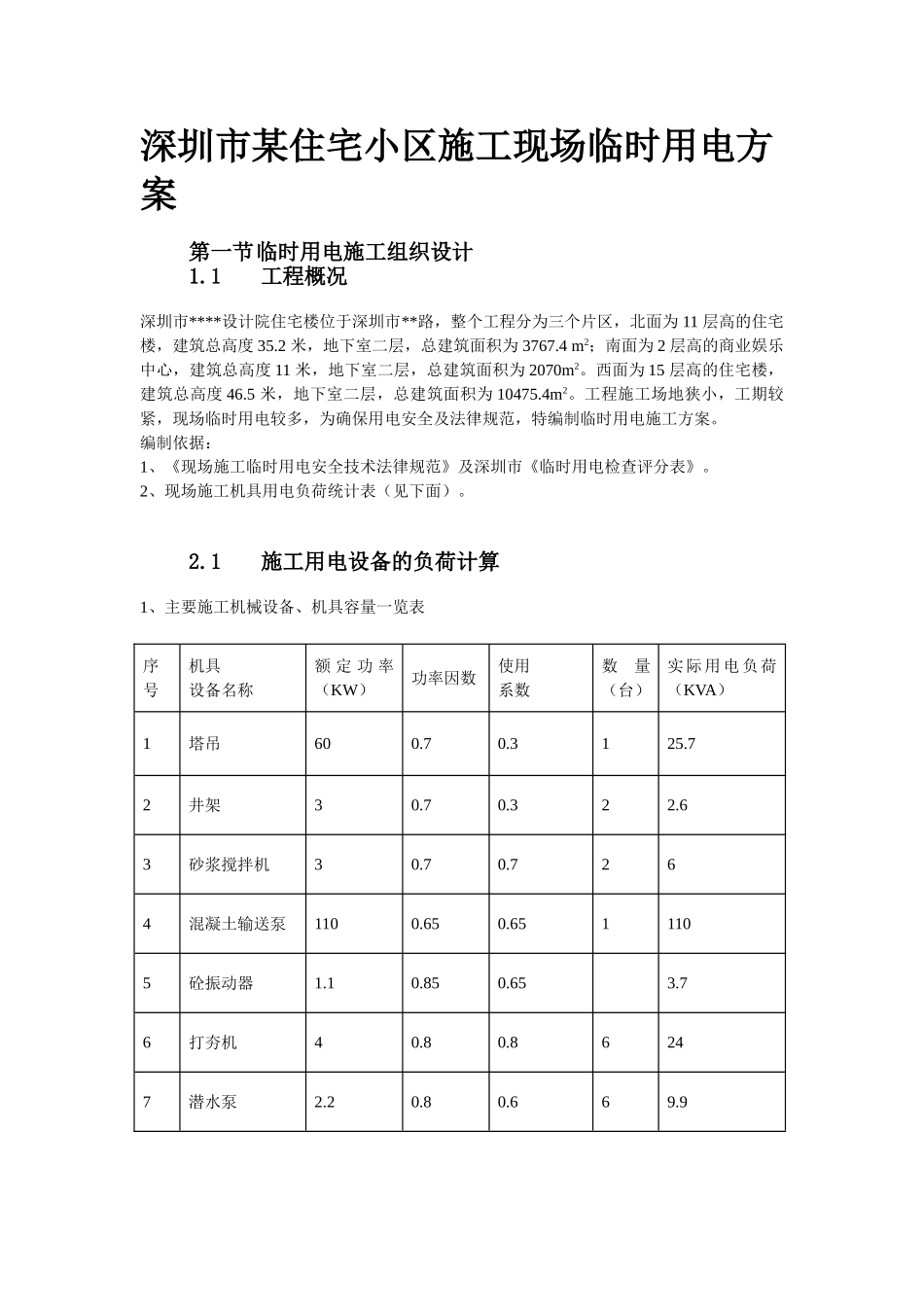

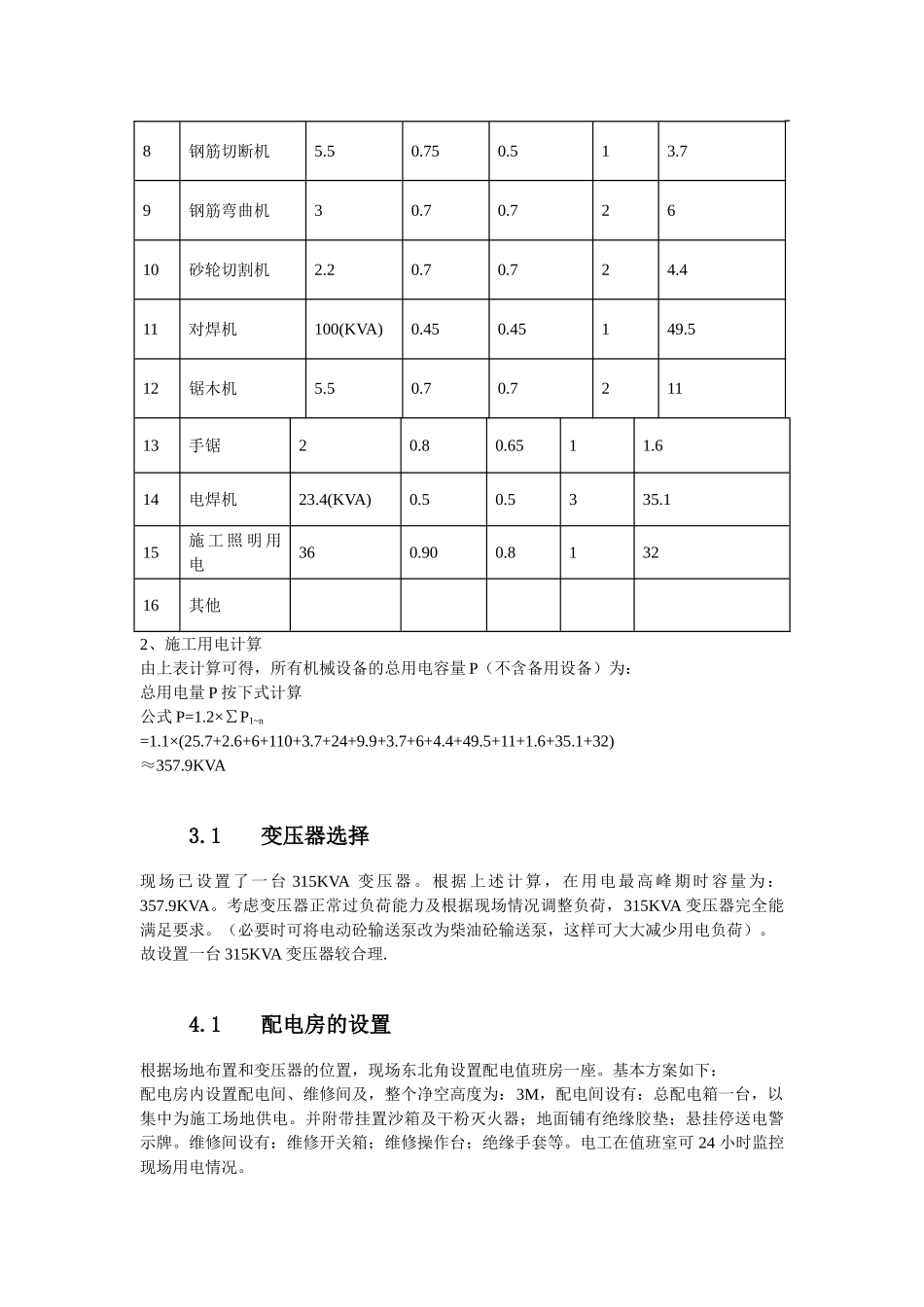

深圳市某住宅小区施工现场临时用电方案第一节临时用电施工组织设计1.1工程概况深圳市****设计院住宅楼位于深圳市**路，整个工程分为三个片区，北面为 11 层高的住宅楼，建筑总高度 35.2 米，地下室二层，总建筑面积为 3767.4 m2；南面为 2 层高的商业娱乐中心，建筑总高度 11 米，地下室二层，总建筑面积为 2070m2。西面为 15 层高的住宅楼，建筑总高度 46.5 米，地下室二层，总建筑面积为 10475.4m2。工程施工场地狭小，工期较紧，现场临时用电较多，为确保用电安全及法律规范，特编制临时用电施工方案。编制依据：1、《现场施工临时用电安全技术法律规范》及深圳市《临时用电检查评分表》。2、现场施工机具用电负荷统计表（见下面）。2.1施工用电设备的负荷计算1、主要施工机械设备、机具容量一览表序号机具设备名称额 定 功 率（KW）功率因数使用系数数量（台）实际用电负荷（KVA）1塔吊600.70.3125.72井架30.70.322.63砂浆搅拌机30.70.7264混凝土输送泵1100.650.6511105砼振动器1.10.850.653.76打夯机40.80.86247潜水泵2.20.80.669.98钢筋切断机5.50.750.513.79钢筋弯曲机30.70.72610砂轮切割机2.20.70.724.411对焊机100(KVA)0.450.45149.512锯木机5.50.70.721113手锯20.80.6511.614电焊机23.4(KVA)0.50.5335.115施 工 照 明 用电360.900.813216其他2、施工用电计算由上表计算可得，所有机械设备的总用电容量 P（不含备用设备）为：总用电量 P 按下式计算公式 P=1.2×∑P1~n=1.1×(25.7+2.6+6+110+3.7+24+9.9+3.7+6+4.4+49.5+11+1.6+35.1+32)≈357.9KVA3.1变压器选择现场已设置了一台 315KVA 变压器。根据上述计算，在用电最高峰期时容量为：357.9KVA。考虑变压器正常过负荷能力及根据现场情况调整负荷，315KVA 变压器完全能满足要求。（必要时可将电动砼输送泵改为柴油砼输送泵，这样可大大减少用电负荷）。故设置一台 315KVA 变压器较合理.4.1配电房的设置根据场地布置和变压器的位置，现场东北角设置配电值班房一座。基本方案如下：配电房内设置配电间、维修间及，整个净空高度为：3M，配电间设有：总配电箱一台，以集中为施工场地供电。并附带挂置沙箱及干粉灭火器；地面铺有绝缘胶垫；悬挂停送电警示牌。维修间设有：维修开关箱；维修操作台；绝缘手套等。电工在值班室可 24 小时监控现场用电情况。5.1配电箱及其线路布置方案现场临时供电的布置在场地四周设置五台二级分配电箱，其余的二级分配电箱根...
