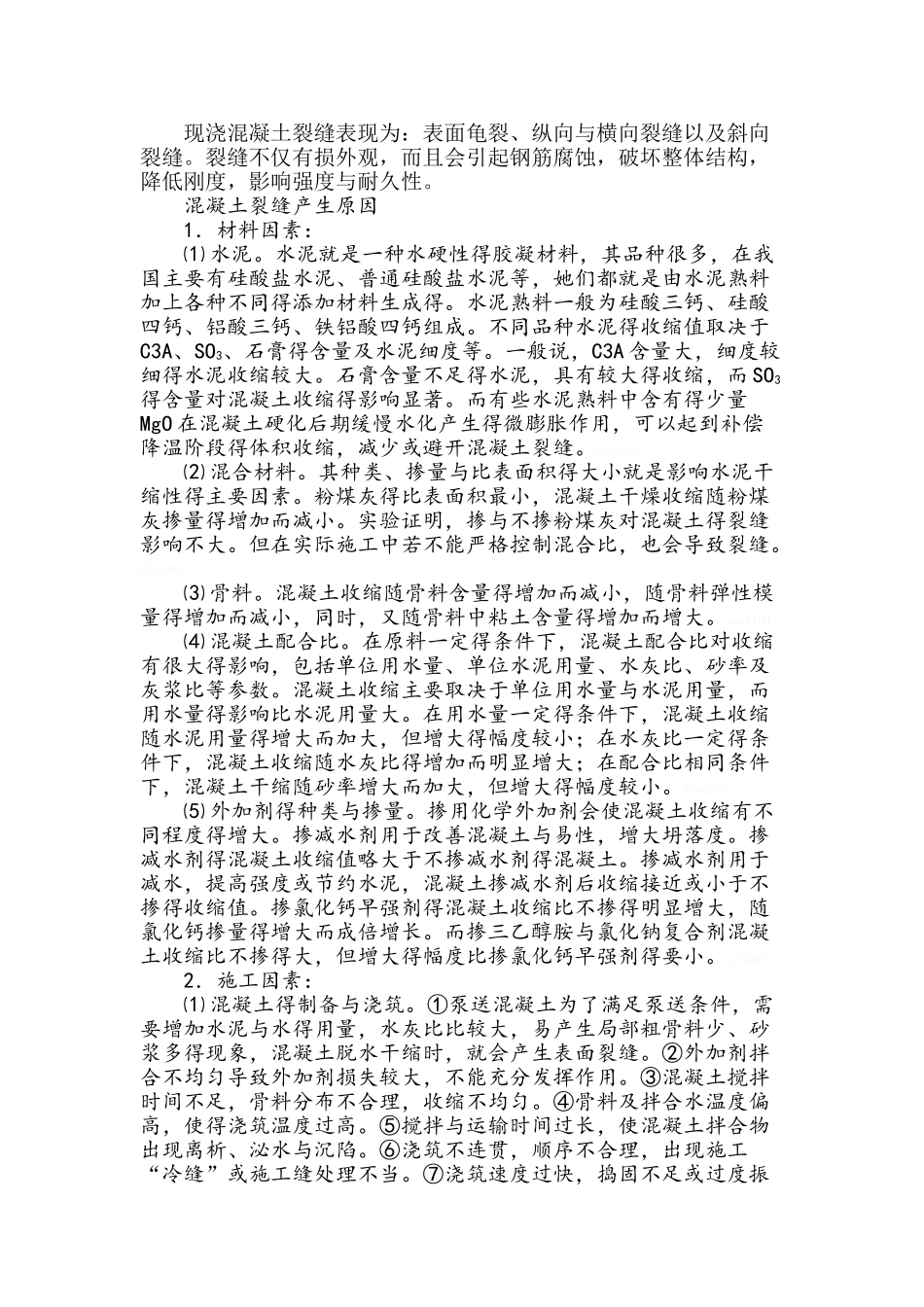

现浇混凝土裂缝表现为：表面龟裂、纵向与横向裂缝以及斜向裂缝。裂缝不仅有损外观，而且会引起钢筋腐蚀，破坏整体结构，降低刚度，影响强度与耐久性。混凝土裂缝产生原因1．材料因素：⑴ 水泥。水泥就是一种水硬性得胶凝材料，其品种很多，在我国主要有硅酸盐水泥、普通硅酸盐水泥等，她们都就是由水泥熟料加上各种不同得添加材料生成得。水泥熟料一般为硅酸三钙、硅酸四钙、铝酸三钙、铁铝酸四钙组成。不同品种水泥得收缩值取决于C3A、SO3、石膏得含量及水泥细度等。一般说，C3A 含量大，细度较细得水泥收缩较大。石膏含量不足得水泥，具有较大得收缩，而 SO3得含量对混凝土收缩得影响显著。而有些水泥熟料中含有得少量MgO 在混凝土硬化后期缓慢水化产生得微膨胀作用，可以起到补偿降温阶段得体积收缩，减少或避开混凝土裂缝。dsNbMdd。⑵ 混合材料。其种类、掺量与比表面积得大小就是影响水泥干缩性得主要因素。粉煤灰得比表面积最小，混凝土干燥收缩随粉煤灰掺量得增加而减小。实验证明，掺与不掺粉煤灰对混凝土得裂缝影响不大。但在实际施工中若不能严格控制混合比，也会导致裂缝。eCggHzE。⑶ 骨料。混凝土收缩随骨料含量得增加而减小，随骨料弹性模量得增加而减小，同时，又随骨料中粘土含量得增加而增大。mpdT1DH。⑷ 混凝土配合比。在原料一定得条件下，混凝土配合比对收缩有很大得影响，包括单位用水量、单位水泥用量、水灰比、砂率及灰浆比等参数。混凝土收缩主要取决于单位用水量与水泥用量，而用水量得影响比水泥用量大。在用水量一定得条件下，混凝土收缩随水泥用量得增大而加大，但增大得幅度较小；在水灰比一定得条件下，混凝土收缩随水灰比得增加而明显增大；在配合比相同条件下，混凝土干缩随砂率增大而加大，但增大得幅度较小。P3eUZ6o。⑸ 外加剂得种类与掺量。掺用化学外加剂会使混凝土收缩有不同程度得增大。掺减水剂用于改善混凝土与易性，增大坍落度。掺减水剂得混凝土收缩值略大于不掺减水剂得混凝土。掺减水剂用于减水，提高强度或节约水泥，混凝土掺减水剂后收缩接近或小于不掺得收缩值。掺氯化钙早强剂得混凝土收缩比不掺得明显增大，随氯化钙掺量得增大而成倍增长。而掺三乙醇胺与氯化钠复合剂混凝土收缩比不掺得大，但增大得幅度比掺氯化钙早强剂得要小。jXfA6FC。2．施工因素：⑴ 混凝土得制备与浇筑。①泵送混凝土为了满足泵送条件，需要增加水泥与水得用量，水灰比比较大，易产生局部粗骨料少、砂浆多得...
