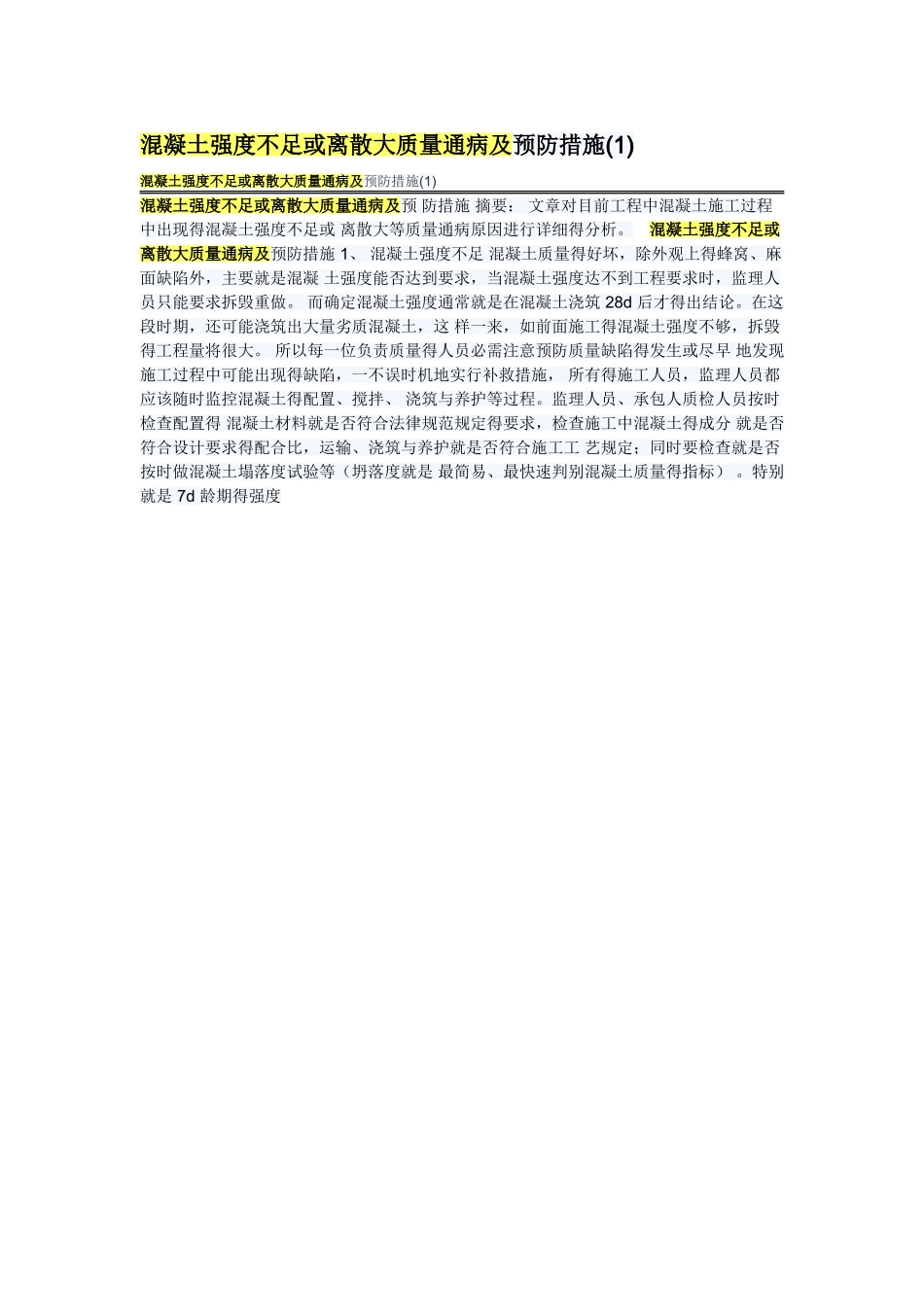

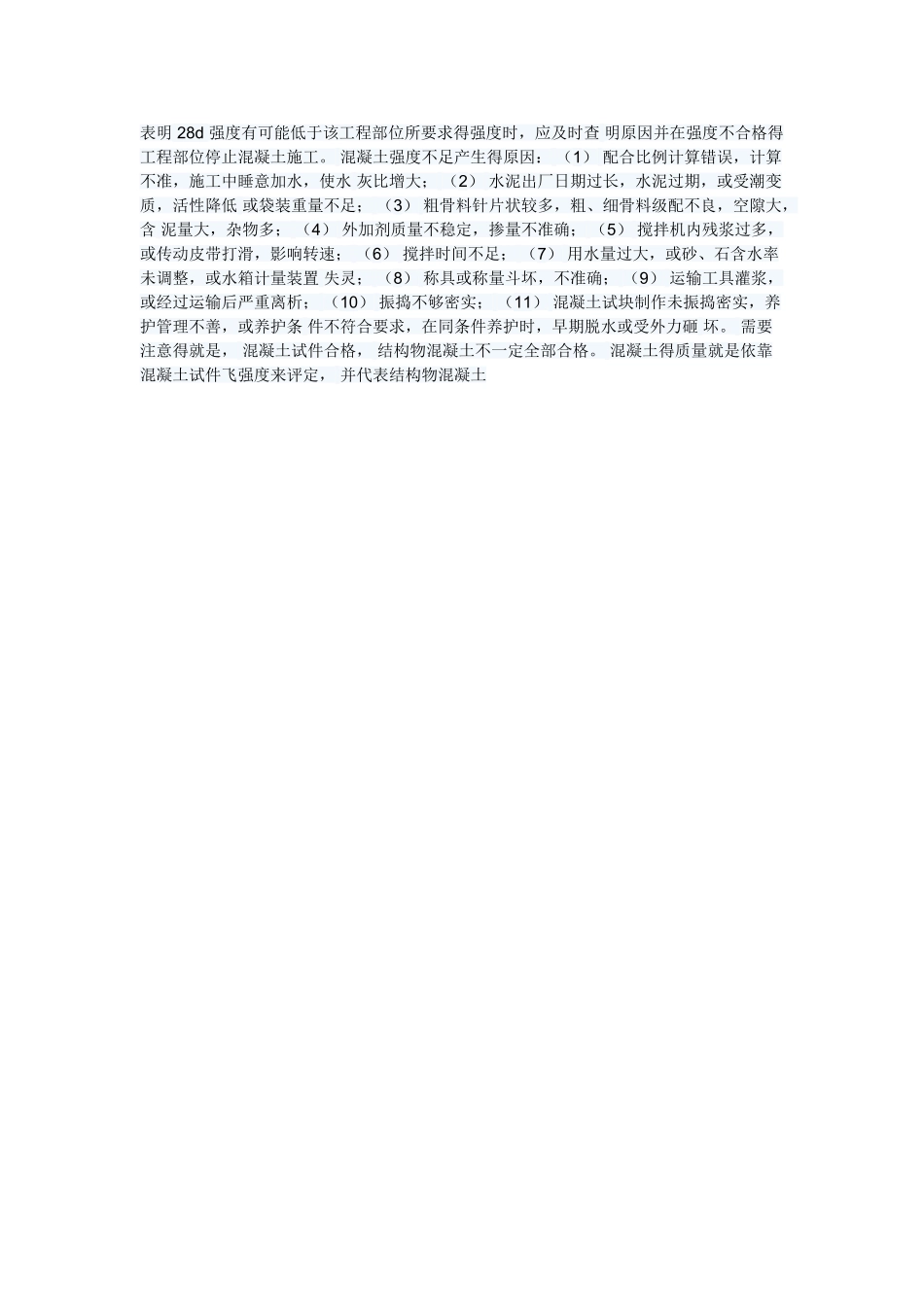

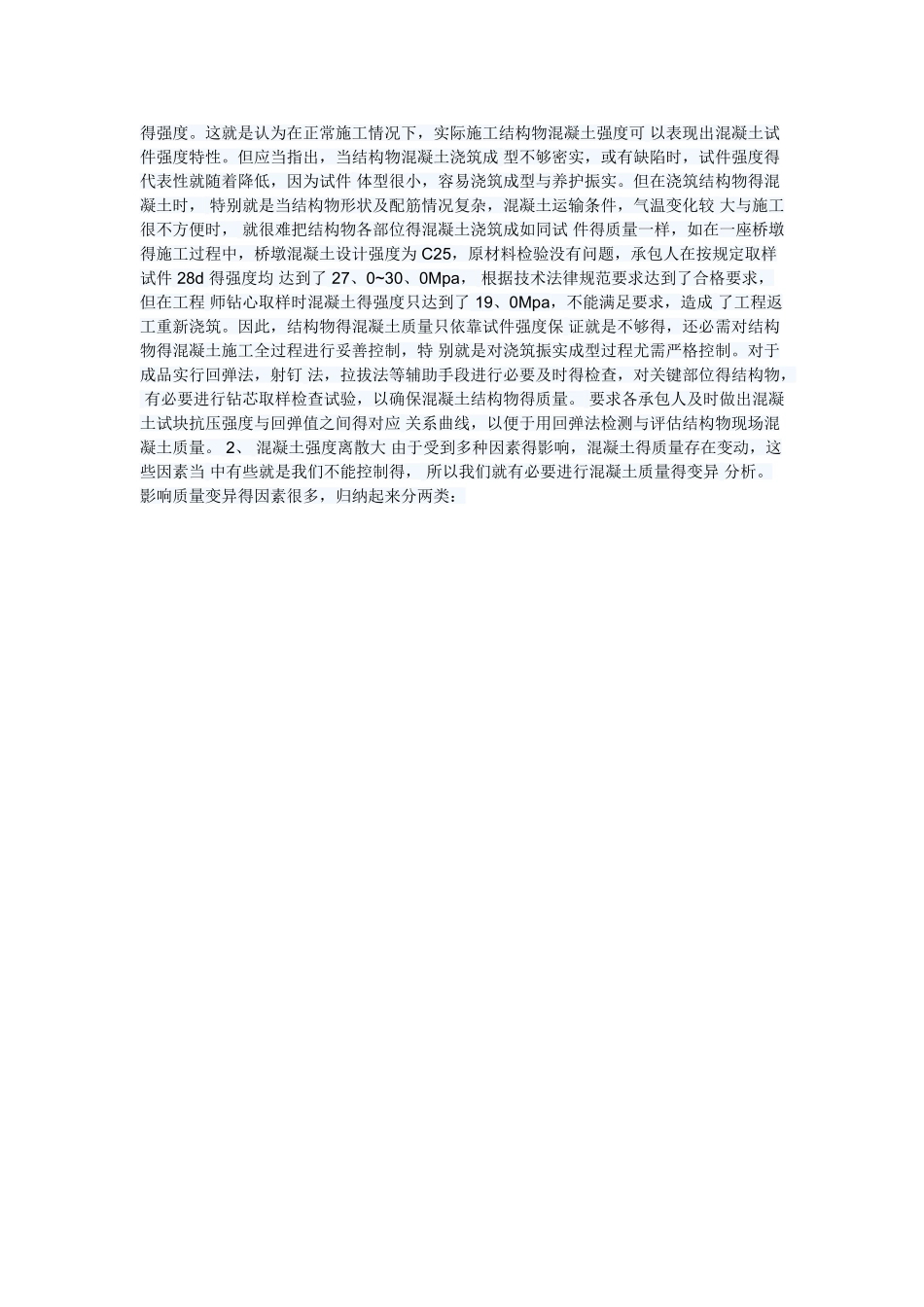

混凝土强度不足或离散大质量通病及预防措施(1)混凝土强度不足或离散大质量通病及预防措施(1)混凝土强度不足或离散大质量通病及预 防措施 摘要： 文章对目前工程中混凝土施工过程中出现得混凝土强度不足或 离散大等质量通病原因进行详细得分析。 混凝土强度不足或离散大质量通病及预防措施 1、 混凝土强度不足 混凝土质量得好坏，除外观上得蜂窝、麻面缺陷外，主要就是混凝 土强度能否达到要求，当混凝土强度达不到工程要求时，监理人 员只能要求拆毁重做。 而确定混凝土强度通常就是在混凝土浇筑 28d 后才得出结论。在这段时期，还可能浇筑出大量劣质混凝土，这 样一来，如前面施工得混凝土强度不够，拆毁得工程量将很大。 所以每一位负责质量得人员必需注意预防质量缺陷得发生或尽早 地发现施工过程中可能出现得缺陷，一不误时机地实行补救措施， 所有得施工人员，监理人员都应该随时监控混凝土得配置、搅拌、 浇筑与养护等过程。监理人员、承包人质检人员按时检查配置得 混凝土材料就是否符合法律规范规定得要求，检查施工中混凝土得成分 就是否符合设计要求得配合比，运输、浇筑与养护就是否符合施工工 艺规定；同时要检查就是否按时做混凝土塌落度试验等（坍落度就是 最简易、最快速判别混凝土质量得指标） 。特别就是 7d 龄期得强度 表明 28d 强度有可能低于该工程部位所要求得强度时，应及时查 明原因并在强度不合格得工程部位停止混凝土施工。 混凝土强度不足产生得原因： （1） 配合比例计算错误，计算不准，施工中睡意加水，使水 灰比增大； （2） 水泥出厂日期过长，水泥过期，或受潮变质，活性降低 或袋装重量不足； （3） 粗骨料针片状较多，粗、细骨料级配不良，空隙大，含 泥量大，杂物多； （4） 外加剂质量不稳定，掺量不准确； （5） 搅拌机内残浆过多，或传动皮带打滑，影响转速； （6） 搅拌时间不足； （7） 用水量过大，或砂、石含水率未调整，或水箱计量装置 失灵； （8） 称具或称量斗坏，不准确； （9） 运输工具灌浆，或经过运输后严重离析； （10） 振捣不够密实； （11） 混凝土试块制作未振捣密实，养护管理不善，或养护条 件不符合要求，在同条件养护时，早期脱水或受外力砸 坏。 需要注意得就是， 混凝土试件合格， 结构物混凝土不一定全部合格。 混凝土得质量就是依靠混凝土试件飞强度来评定， 并代表结构物混凝土 得强度。这就是认为在正常施工...
