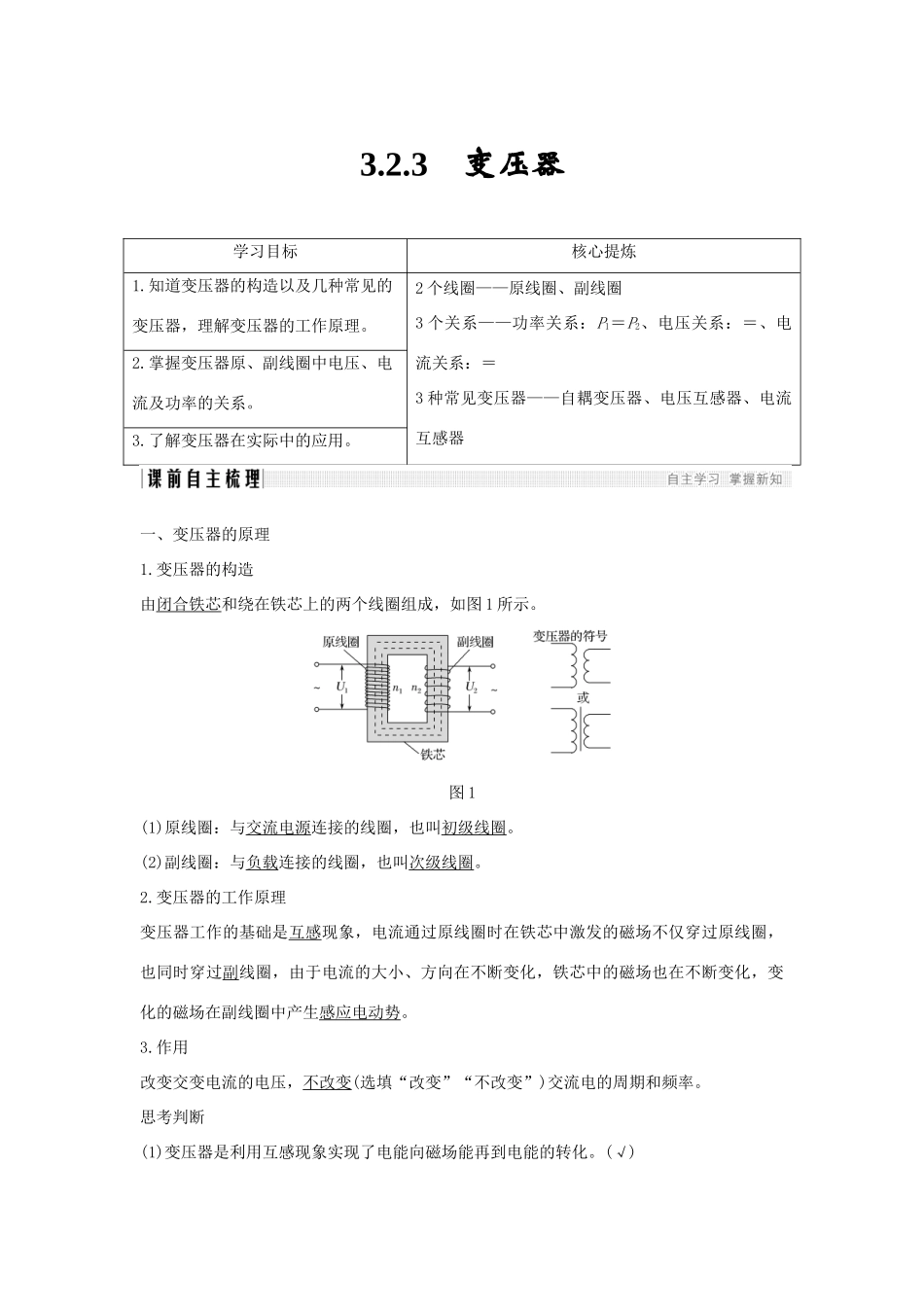

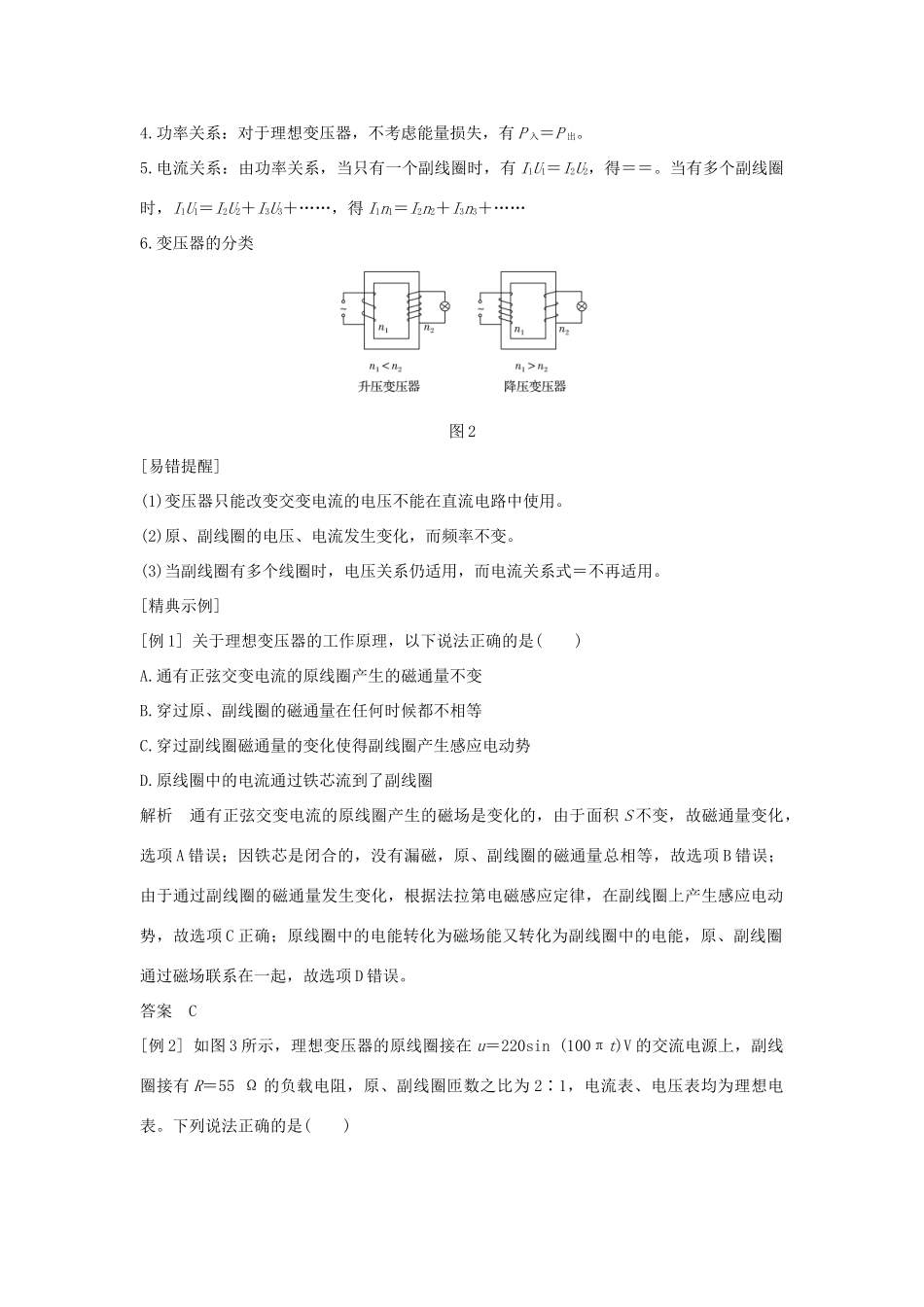

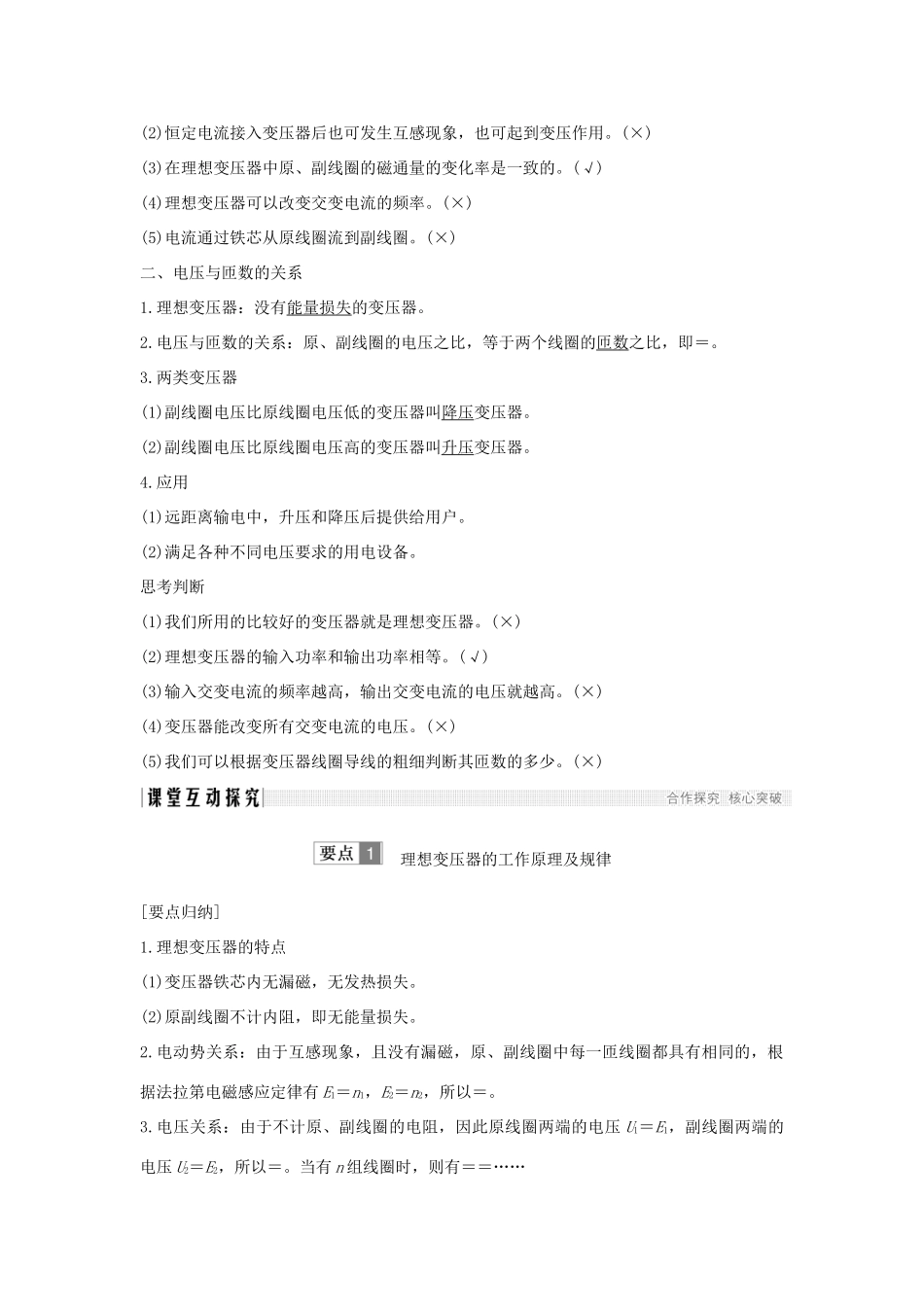

3.2.3 变压器学习目标核心提炼1.知道变压器的构造以及几种常见的变压器，理解变压器的工作原理。2 个线圈——原线圈、副线圈3 个关系——功率关系：P1＝P2、电压关系：＝、电流关系：＝3 种常见变压器——自耦变压器、电压互感器、电流互感器2.掌握变压器原、副线圈中电压、电流及功率的关系。3.了解变压器在实际中的应用。一、变压器的原理1.变压器的构造由闭合铁芯和绕在铁芯上的两个线圈组成，如图 1 所示。图 1(1)原线圈：与交流电源连接的线圈，也叫初级线圈。(2)副线圈：与负载连接的线圈，也叫次级线圈。2.变压器的工作原理变压器工作的基础是互感现象，电流通过原线圈时在铁芯中激发的磁场不仅穿过原线圈，也同时穿过副线圈，由于电流的大小、方向在不断变化，铁芯中的磁场也在不断变化，变化的磁场在副线圈中产生感应电动势。3.作用改变交变电流的电压，不改变(选填“改变”“不改变”)交流电的周期和频率。思考判断(1)变压器是利用互感现象实现了电能向磁场能再到电能的转化。(√)(2)恒定电流接入变压器后也可发生互感现象，也可起到变压作用。(×)(3)在理想变压器中原、副线圈的磁通量的变化率是一致的。(√)(4)理想变压器可以改变交变电流的频率。(×)(5)电流通过铁芯从原线圈流到副线圈。(×)二、电压与匝数的关系1.理想变压器：没有能量损失的变压器。2.电压与匝数的关系：原、副线圈的电压之比，等于两个线圈的匝数之比，即＝。3.两类变压器(1)副线圈电压比原线圈电压低的变压器叫降压变压器。(2)副线圈电压比原线圈电压高的变压器叫升压变压器。4.应用(1)远距离输电中，升压和降压后提供给用户。(2)满足各种不同电压要求的用电设备。思考判断(1)我们所用的比较好的变压器就是理想变压器。(×)(2)理想变压器的输入功率和输出功率相等。(√)(3)输入交变电流的频率越高，输出交变电流的电压就越高。(×)(4)变压器能改变所有交变电流的电压。(×)(5)我们可以根据变压器线圈导线的粗细判断其匝数的多少。(×) 理想变压器的工作原理及规律[要点归纳]1.理想变压器的特点(1)变压器铁芯内无漏磁，无发热损失。(2)原副线圈不计内阻，即无能量损失。2.电动势关系：由于互感现象，且没有漏磁，原、副线圈中每一匝线圈都具有相同的，根据法拉第电磁感应定律有 E1＝n1，E2＝n2，所以＝。3.电压关系：由于不计原、副线圈的电阻，因此原线圈两端的电压 U1＝E1，副线圈两端的电压 U2＝E2，所以＝。当有 n 组线圈时，则有＝＝……4.功率...
