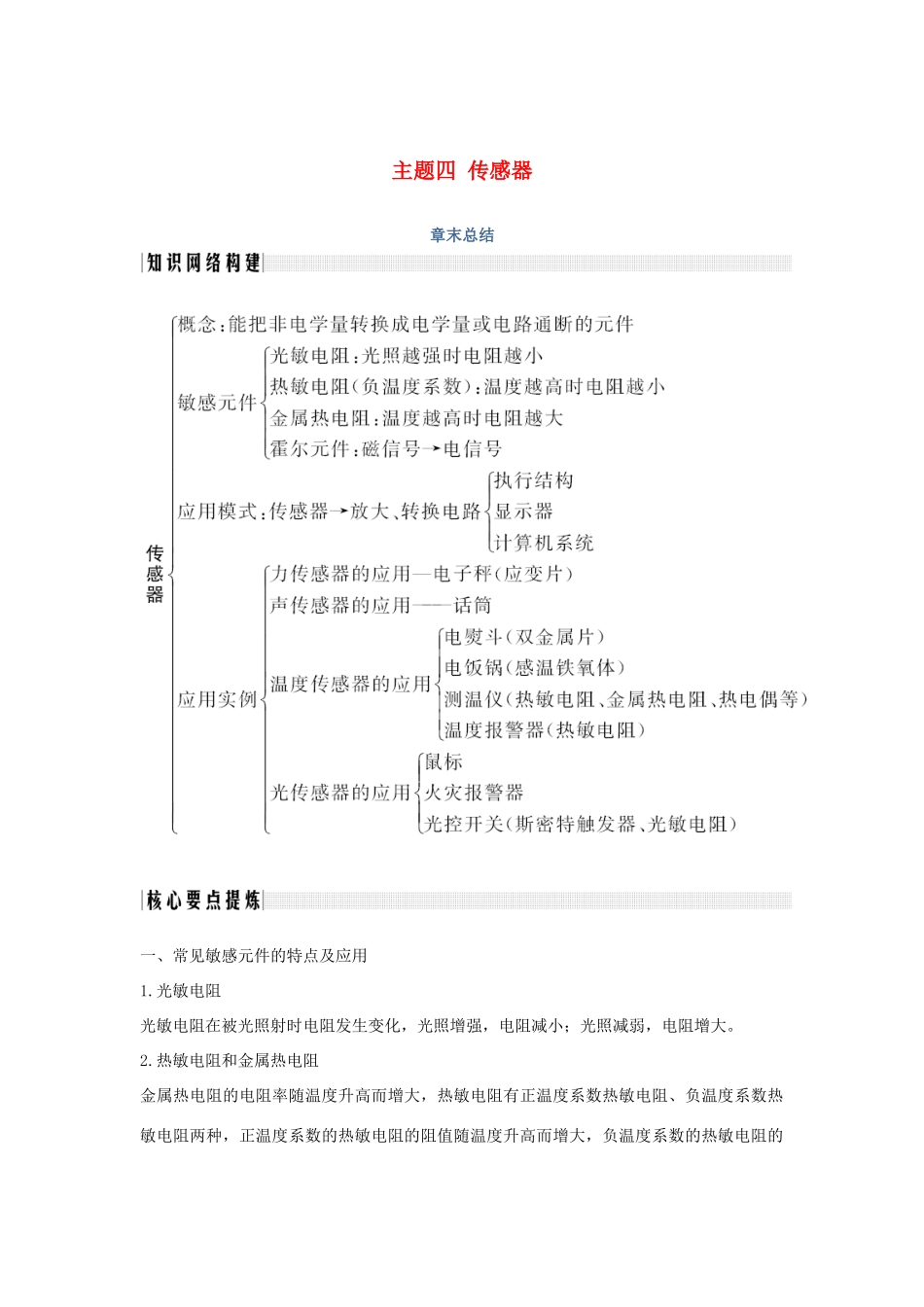

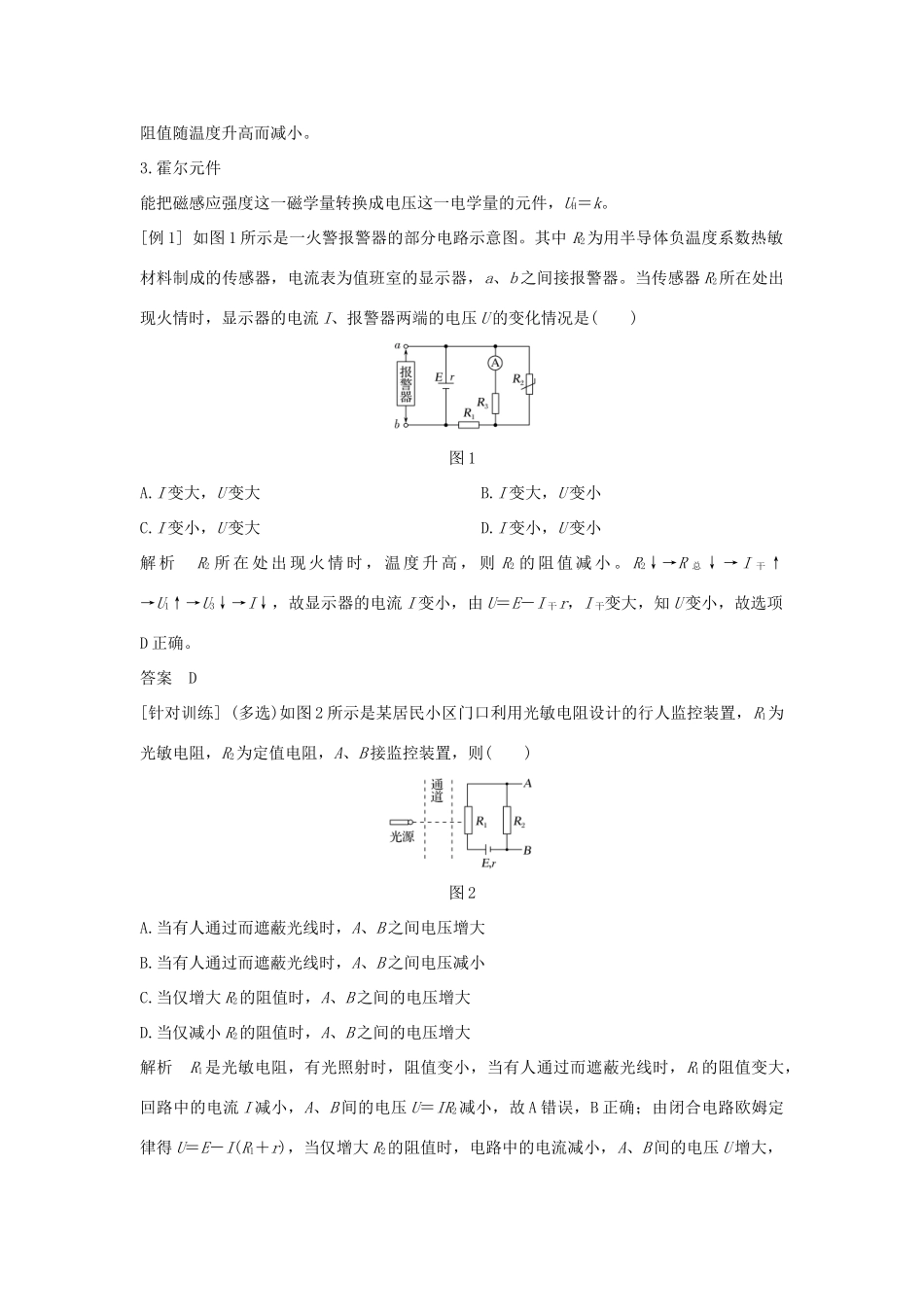

主题四 传感器章末总结一、常见敏感元件的特点及应用1.光敏电阻光敏电阻在被光照射时电阻发生变化，光照增强，电阻减小；光照减弱，电阻增大。2.热敏电阻和金属热电阻金属热电阻的电阻率随温度升高而增大，热敏电阻有正温度系数热敏电阻、负温度系数热敏电阻两种，正温度系数的热敏电阻的阻值随温度升高而增大，负温度系数的热敏电阻的阻值随温度升高而减小。3.霍尔元件能把磁感应强度这一磁学量转换成电压这一电学量的元件，UH＝k。[例 1] 如图 1 所示是一火警报警器的部分电路示意图。其中 R2为用半导体负温度系数热敏材料制成的传感器，电流表为值班室的显示器，a、b 之间接报警器。当传感器 R2所在处出现火情时，显示器的电流 I、报警器两端的电压 U 的变化情况是( )图 1A.I 变大，U 变大 B.I 变大，U 变小C.I 变小，U 变大 D.I 变小，U 变小解 析 R2 所 在 处 出 现 火 情 时 ， 温 度 升 高 ， 则 R2 的 阻 值 减 小 。 R2↓→R 总 ↓ → I 干 ↑→U1↑→U3↓→I↓，故显示器的电流 I 变小，由 U＝E－I 干r，I 干变大，知 U 变小，故选项D 正确。答案 D[针对训练] (多选)如图 2 所示是某居民小区门口利用光敏电阻设计的行人监控装置，R1为光敏电阻，R2为定值电阻，A、B 接监控装置，则( )图 2A.当有人通过而遮蔽光线时，A、B 之间电压增大B.当有人通过而遮蔽光线时，A、B 之间电压减小C.当仅增大 R2的阻值时，A、B 之间的电压增大D.当仅减小 R2的阻值时，A、B 之间的电压增大解析 R1是光敏电阻，有光照射时，阻值变小，当有人通过而遮蔽光线时，R1的阻值变大，回路中的电流 I 减小，A、B 间的电压 U＝IR2减小，故 A 错误，B 正确；由闭合电路欧姆定律得 U＝E－I(R1＋r)，当仅增大 R2的阻值时，电路中的电流减小，A、B 间的电压 U 增大，故 C 正确；当仅减小 R2的阻值时，电路中的电流增大，A、B 间的电压 U 减小，故 D 错误。答案 BC二、传感器的应用1.传感器的应用过程包括三个环节：感、传、用。(1)“感”是指传感器的敏感元件感应信息，并转化为电学量。(2)“传”是指通过电路等将传感器敏感元件获取并转化的电学信息传给执行机构。(3)“用”是指执行机构利用传感器传来的信息进行某种显示或某种动作。2.处理与传感器有关的电路设计问题时，可将整个电路分解为：(1)传感器所在的信息采集部分。(2)转化传输部分(这部分电路往往与直流电...
