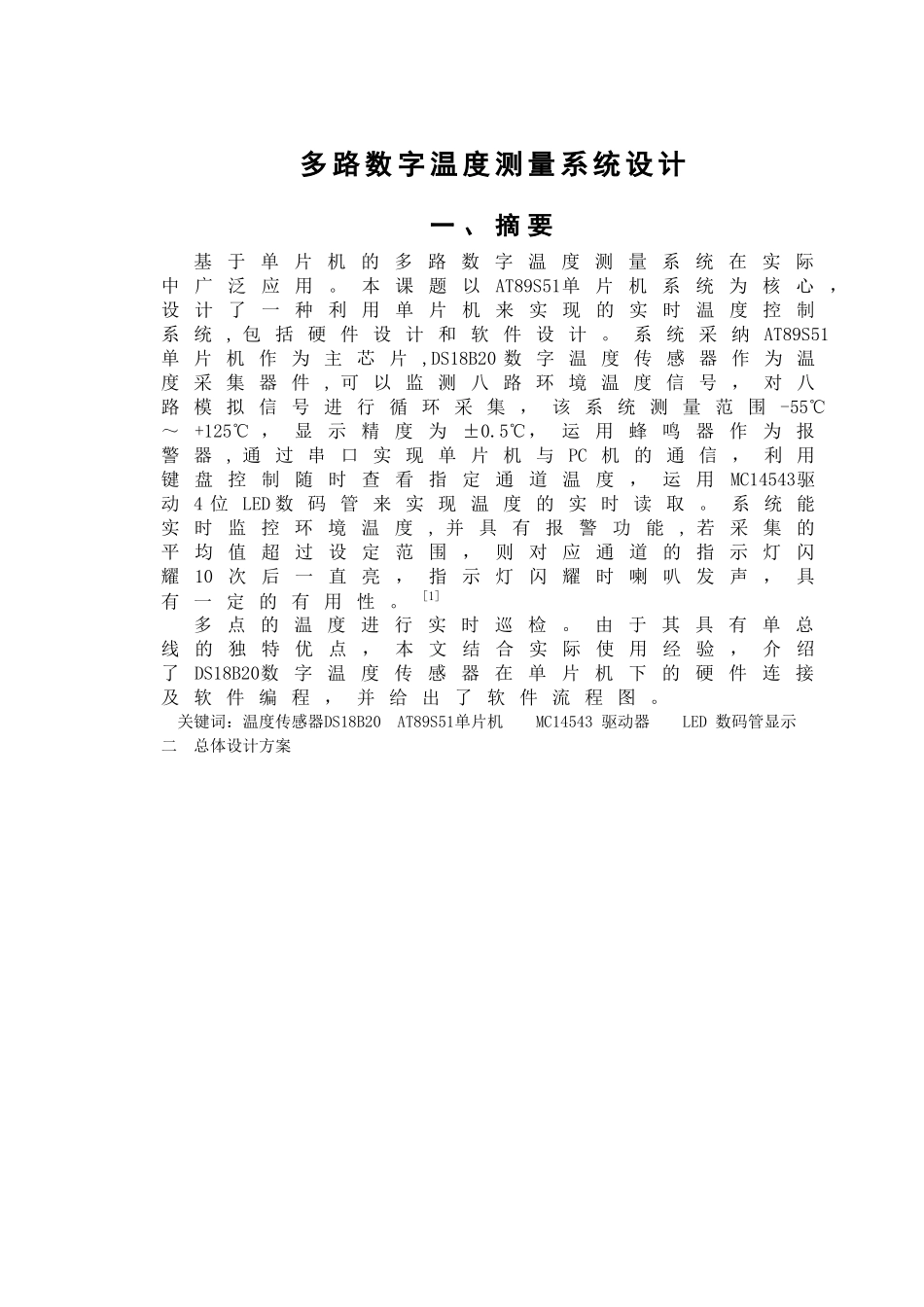

多 路 数 字 温 度 测 量 系 统 设 计一 、 摘 要基 于 单 片 机 的 多 路 数 字 温 度 测 量 系 统 在 实 际中 广 泛 应 用 。 本 课 题 以AT89S51单 片 机 系 统 为 核 心，设 计 了 一 种 利 用 单 片 机 来 实 现 的 实 时 温 度 控 制系 统 , 包 括 硬 件 设 计 和 软 件 设 计 。 系 统 采 纳 AT89S51 单 片 机 作 为 主 芯 片 ,DS18B20 数 字 温 度 传 感 器 作 为 温度 采 集 器 件 , 可 以 监 测 八 路 环 境 温 度 信 号 ， 对 八路 模 拟 信 号 进 行 循 环 采 集 ， 该 系 统 测 量 范 围 -55℃～ +125℃ ， 显 示 精 度 为±0.5℃，运 用 蜂 鸣 器 作 为 报警 器 , 通 过 串 口 实 现 单 片 机 与 PC 机 的 通 信 ， 利 用键 盘 控 制 随 时 查 看 指 定 通 道 温 度 ， 运 用MC14543驱动 4 位 LED 数 码 管 来 实 现 温 度 的 实 时 读 取 。 系 统 能实 时 监 控 环 境 温 度, 并 具 有 报 警 功 能, 若 采 集 的平 均 值 超 过 设 定 范 围 ， 则 对 应 通 道 的 指 示 灯 闪耀 10 次 后 一 直 亮 ， 指 示 灯 闪 耀 时 喇 叭 发 声 ， 具有 一 定 的 有 用 性 。[1]多 点 的 温 度 进 行 实 时 巡 检 。 由 于 其 具 有 单 总线 的 独 特 优 点 ， 本 文 结 合 实 际 使 用 经 验 ， 介 绍了 DS18B20数 字 温 度 传 感 器 在 单 片 机 下 的 硬 件 连 接及 软 件 编 程 ， 并 给 出 了 软 件 流 程 图 。 关键词：温度传感器DS18B20 AT89S51单片机 MC14543 驱动器 LED 数码管显示二 总体设计方案目录一、 摘要 ……………………………………………………………1二、总体方案设计 …………………………………………………32.1 、 方 案 的 阐 述 与 特 点 … … … … …… … … … … … … … … … … 32.2 、 本 方 案 系 统 框 图 … … … … … … … … …… … … … … … … … … … … … 32.3 、 该 设 计 系 统 所 具 有 如 下 特 点 … … …… … … ...
