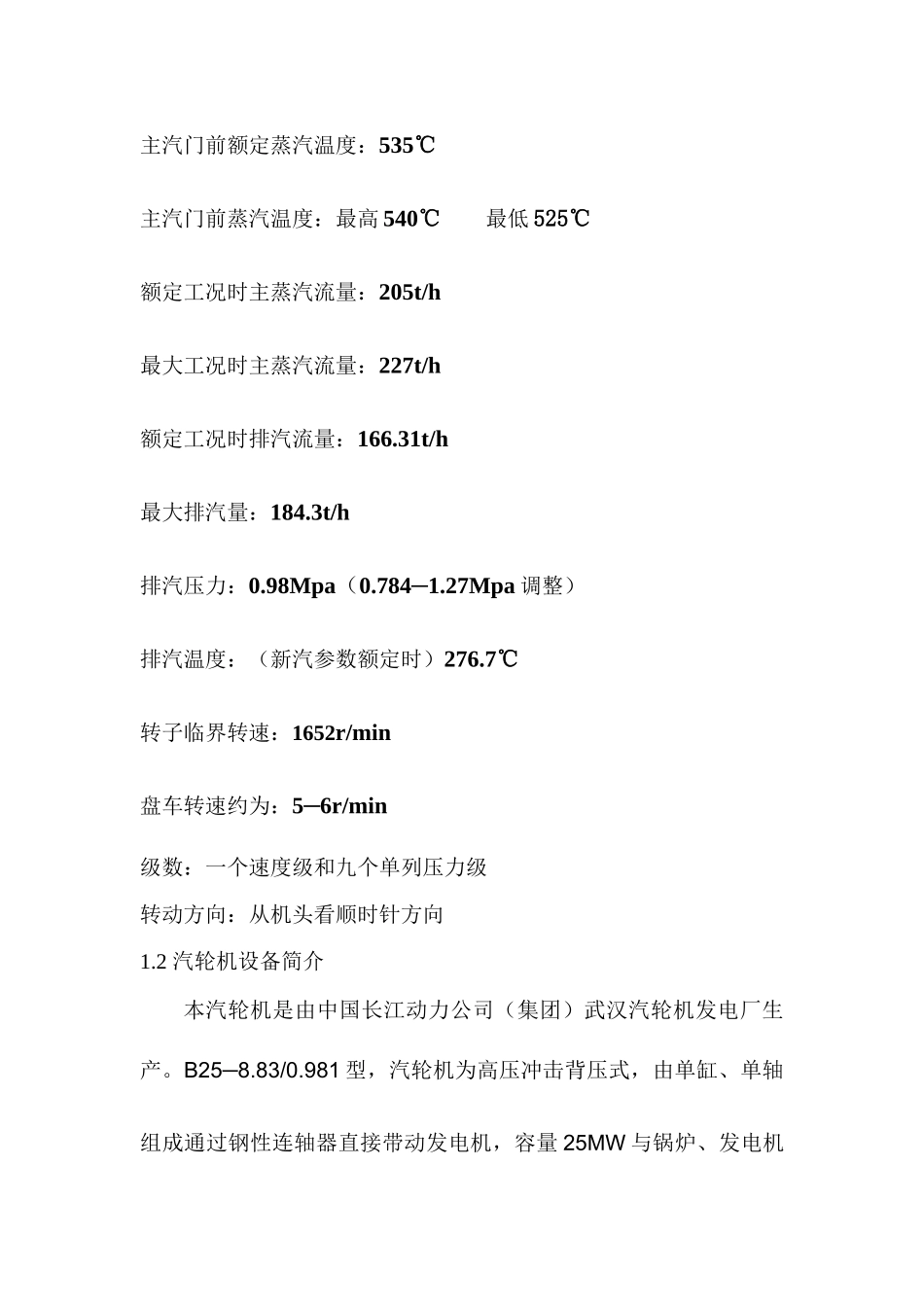

B25-8.83/0.981 型背压汽轮机运行规程（临运版）第一章 汽轮机的技术法律规范第一节 汽轮机本体的技术法律规范一、汽轮机主要技术数据1.1 主要技术法律规范汽轮机型号：B25-8.83/0.981 型汽轮机形式：高压单缸、冲动式、背压式汽轮机额定功率：25MW最大功率：30MW额定转速：3000r/min主汽门前额定蒸汽压力：8.83Mpa 主汽门前蒸汽压力：最高 9.31 Mpa 最低 8.33 Mpa主汽门前额定蒸汽温度：535℃ 主汽门前蒸汽温度：最高 540℃ 最低 525℃额定工况时主蒸汽流量：205t/h最大工况时主蒸汽流量：227t/h额定工况时排汽流量：166.31t/h最大排汽量：184.3t/h排汽压力：0.98Mpa（0.784─1.27Mpa 调整）排汽温度：（新汽参数额定时）276.7℃转子临界转速：1652r/min盘车转速约为：5─6r/min级数：一个速度级和九个单列压力级转动方向：从机头看顺时针方向1.2 汽轮机设备简介本汽轮机是由中国长江动力公司（集团）武汉汽轮机发电厂生产。B25─8.83/0.981 型，汽轮机为高压冲击背压式，由单缸、单轴组成通过钢性连轴器直接带动发电机，容量 25MW 与锅炉、发电机及其附属设备组成发电机组。属于热电两用机组。汽轮机静子部分由前轴承座、前汽缸、中汽缸和后汽缸四部分组成，流通部分由一个单列速度级和九个单列压力级，轴上的叶轮、推力盘、汽机端联轴器均与轴整段为一体。汽轮机采纳喷嘴调节、配汽部分有四个蒸汽室、每个蒸汽室装有一个调节阀，各自控制一组喷嘴，分别引进四个调节阀进入汽轮机。随着负荷的改变，各调节阀依次开启或关闭。调节阀的动作由油动机通过凸轮配汽机构而控制，控制信号由电液转换器给出。在汽轮机前端的轴承座内装有油泵组、危险遮断器、轴向位移发送器、推力支持联合轴承以及垂直调节系统其它部件。前轴承座由前座架支撑，在座架上沿汽轮机中心线有纵向键，当机组受热膨胀时，可以沿此纵向键向前滑动，前轴承座与前汽缸用猫爪相连，在横向以级垂直方向均有定位的膨胀滑销，以保证汽轮机中心在膨胀时不致变动。后汽缸由后座架支撑，座架上有横向销，后汽缸导板上有一纵向销，纵向销与横向销的交点构成了汽轮机的“死点”。当机组受热膨胀时，可沿纵向键和横向销膨胀。第二节 热力系统B25─8.83/0.981 型汽轮机为高温高压背压式汽轮机，其管路系统主要有主蒸汽系统、抽汽系统、汽封系统、疏水系统。其辅机设备主要有二台高压加热器、二台汽封加热器、一台弹簧式安全阀。一、主汽系统来自锅炉的新蒸汽通过电动隔...
