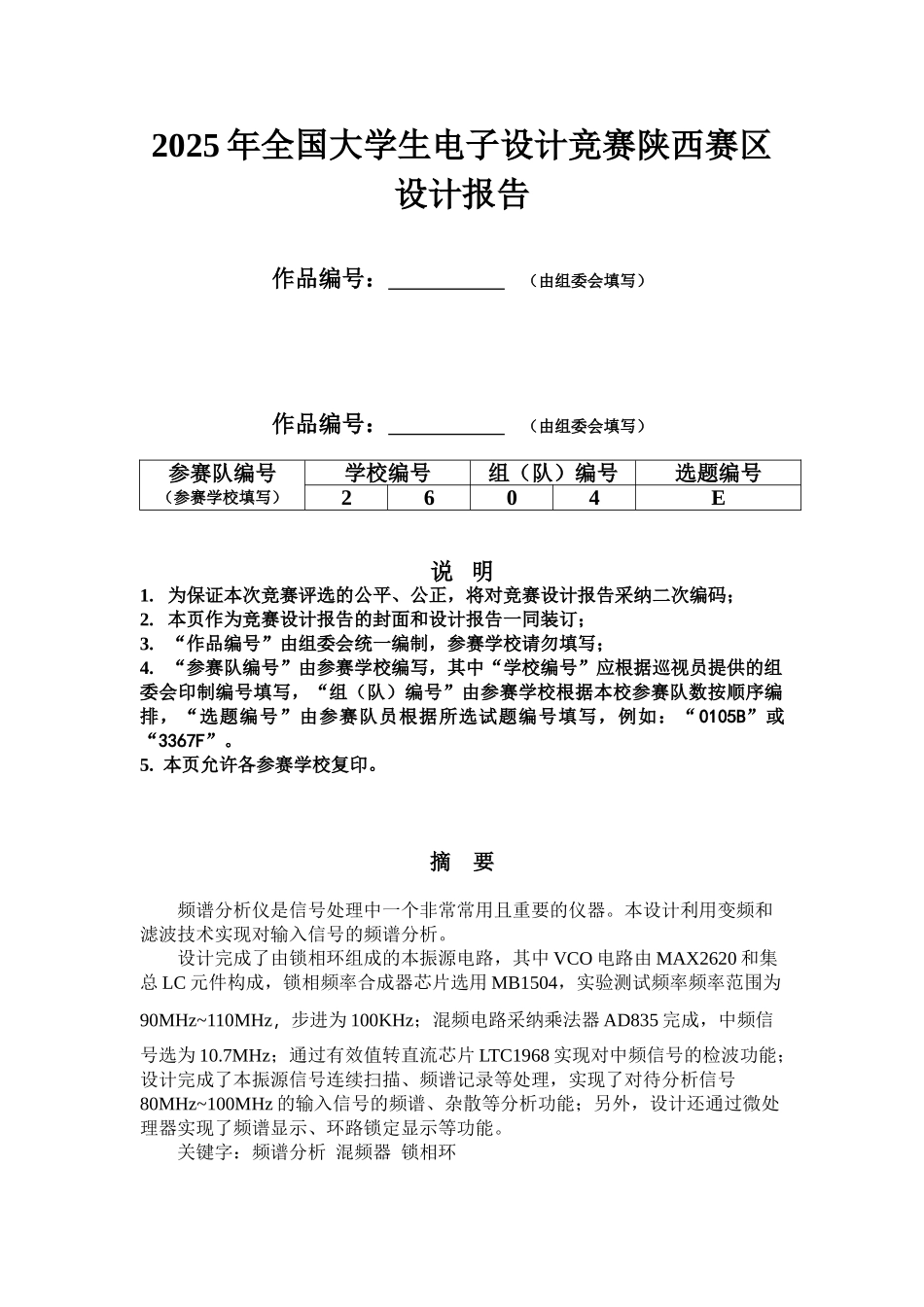

2025 年全国大学生电子设计竞赛陕西赛区设计报告作品编号： （由组委会填写）作品编号： （由组委会填写）参赛队编号（参赛学校填写）学校编号组（队）编号选题编号2604E说 明1. 为保证本次竞赛评选的公平、公正，将对竞赛设计报告采纳二次编码；2. 本页作为竞赛设计报告的封面和设计报告一同装订；3. “作品编号”由组委会统一编制，参赛学校请勿填写；4. “参赛队编号”由参赛学校编写，其中“学校编号”应根据巡视员提供的组委会印制编号填写，“组（队）编号”由参赛学校根据本校参赛队数按顺序编排，“选题编号”由参赛队员根据所选试题编号填写，例如：“0105B”或“3367F”。5. 本页允许各参赛学校复印。摘 要 频谱分析仪是信号处理中一个非常常用且重要的仪器。本设计利用变频和滤波技术实现对输入信号的频谱分析。设计完成了由锁相环组成的本振源电路，其中 VCO 电路由 MAX2620 和集总 LC 元件构成，锁相频率合成器芯片选用 MB1504，实验测试频率频率范围为90MHz~110MHz，步进为 100KHz；混频电路采纳乘法器 AD835 完成，中频信号选为 10.7MHz；通过有效值转直流芯片 LTC1968 实现对中频信号的检波功能；设计完成了本振源信号连续扫描、频谱记录等处理，实现了对待分析信号80MHz~100MHz 的输入信号的频谱、杂散等分析功能；另外，设计还通过微处理器实现了频谱显示、环路锁定显示等功能。关键字：频谱分析 混频器 锁相环 目 录1 系统方案.......................................................................................................................................41.1 本振电路的选择................................................................................................................41.2 混频电路的选择................................................................................................................51.3 检波电路的论证与选择.....................................................................................................52 系统理论分析与计算...................................................................................................................62. 1 VCO 谐振回路 LC 的计算................................................................................................62. 2 MB1504 ...
