电子线路CAD试卷及答案

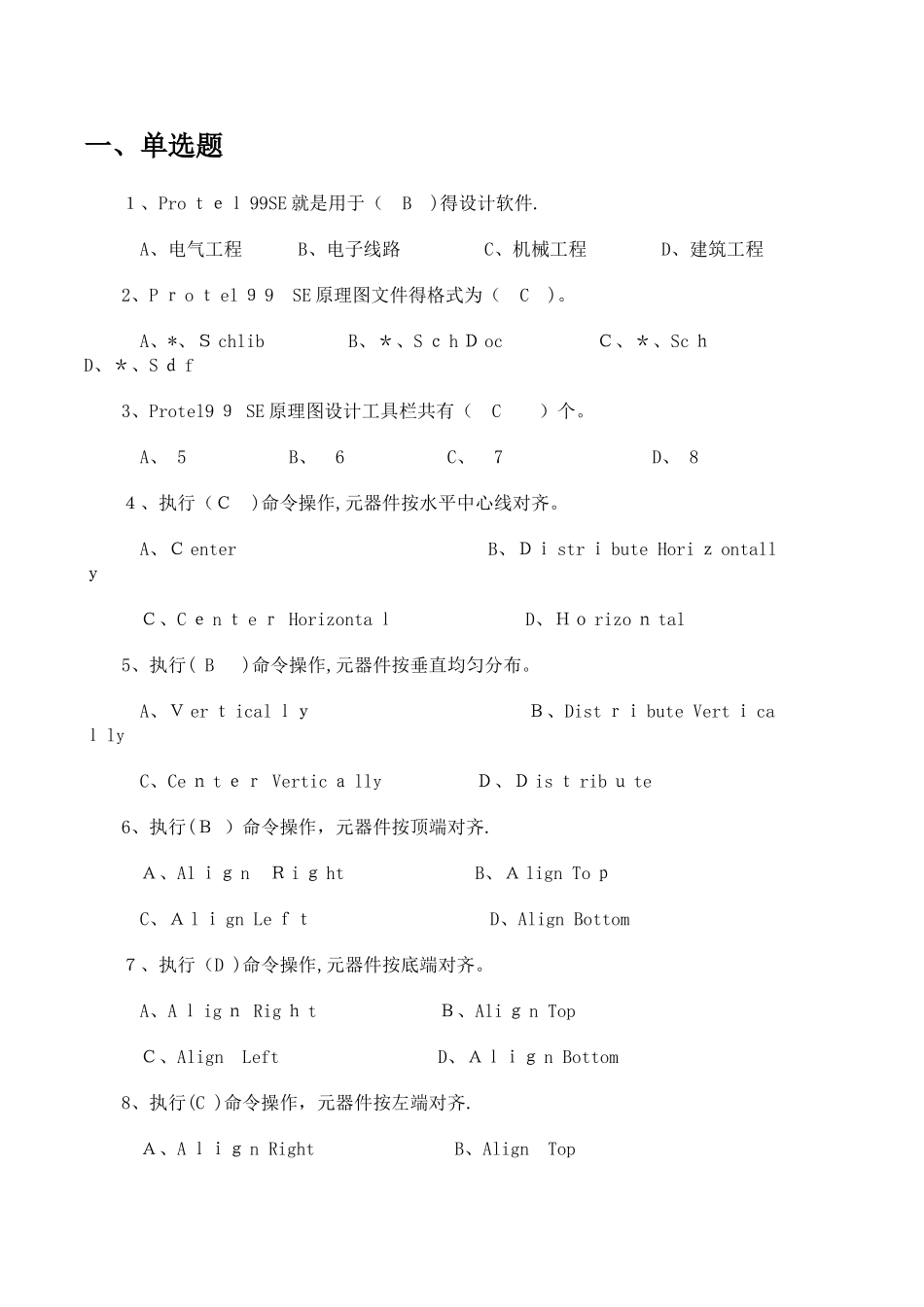

一、单选题１、Pro ｔｅｌ 99SE 就是用于（ B )得设计软件.A、电气工程 B、电子线路 C、机械工程 D、建筑工程2、P ｒ o ｔ el ９ 9 SE 原理图文件得格式为（ C )。A、*、Ｓ chlib B、＊、S ｃ h Ｄ oc Ｃ、＊、Sc ｈ D、＊、S ｄ f3、Protel9 ９ SE 原理图设计工具栏共有（ C ）个。A、 5 B、 6 C、 7 D、 8４、执行（Ｃ )命令操作,元器件按水平中心线对齐。A、Ｃ enter B、Ｄｉ str ｉ bute Hori ｚ ontallｙＣ、C ｅ n ｔ e ｒ Horizonta ｌ D、Ｈｏ rizo ｎ tal5、执行( B )命令操作,元器件按垂直均匀分布。A、Ｖ er ｔ ical ｌｙ Ｂ、Dist ｒｉ bute Vert ｉ caｌ lyC、Ce ｎ t ｅｒ Vertic ａ lly Ｄ、Ｄ is ｔ rib ｕ te6、执行(Ｂ ）命令操作，元器件按顶端对齐.Ａ、Al ｉｇ n Ｒ i ｇ ht B、Ａ lign To ｐ C、Ａ l ｉ gn Le ｆｔ D、Align Bottom７、执行（D )命令操作,元器件按底端对齐。A、A ｌ ig ｎ Rig ｈ t Ｂ、Ali ｇ n Top Ｃ、Align Left D、Ａｌｉｇ n Bottom8、执行(C )命令操作，元器件按左端对齐.Ａ、A ｌｉｇ n Right B、Align Top C、Al ｉ g ｎ Left D、Ａｌ ign Bot ｔｏ m 风嗯9、执行(A)命令操作，元气件按右端对齐。A、Ali ｇ n Ｒ ight Ｂ、A ｌｉ g ｎ Top C、Alig ｎ Ｌｅ ft D、Align Botto ｍ10、原理图设计时,按下(B )可使元气件旋转 90°。A、回车键 B、空格键 C、X 键 D、Y 键1 １、原理图设计时，实现连接导线应选择（Ｂ ）命令。A、Ｐｌ ace/Drawing Tools/L ｉ ne B、Plaｃ e/WireC、W ｉ r ｅ Ｄ、Line12、原理图编辑时,从原来光标下得图样位置，移位到工作区中心位置显示，快捷键就是( C )。A、Pag ｅ U ｐ B、Ｐ a ｇ e DownC、H ｏｍ e D、E ｎ d13、在原理图设计图样上放置得元器件就是( A）.A、原理图符号 B、元器件封装符号C、文字符号 Ｄ、任意14、进行原理图设计，必须启动（Ｂ ）编辑器.Ａ、PCB B、S ｃ hem ａｔ ic C、Sc ｈ emat ｉｃ Ｌ i ｂ rar ｙ D、PCB Ｌ ibrary1 ５、使用计算机键盘上得（ B）键可实现原理图图样得缩小.A、P ａｇ e Up Ｂ、Page D ｏ wn Ｃ、Ho ｍ e D、End１ 6、往原理图图样上放置元器件前必须先(B )。Ａ、打开浏览器 B、装...
