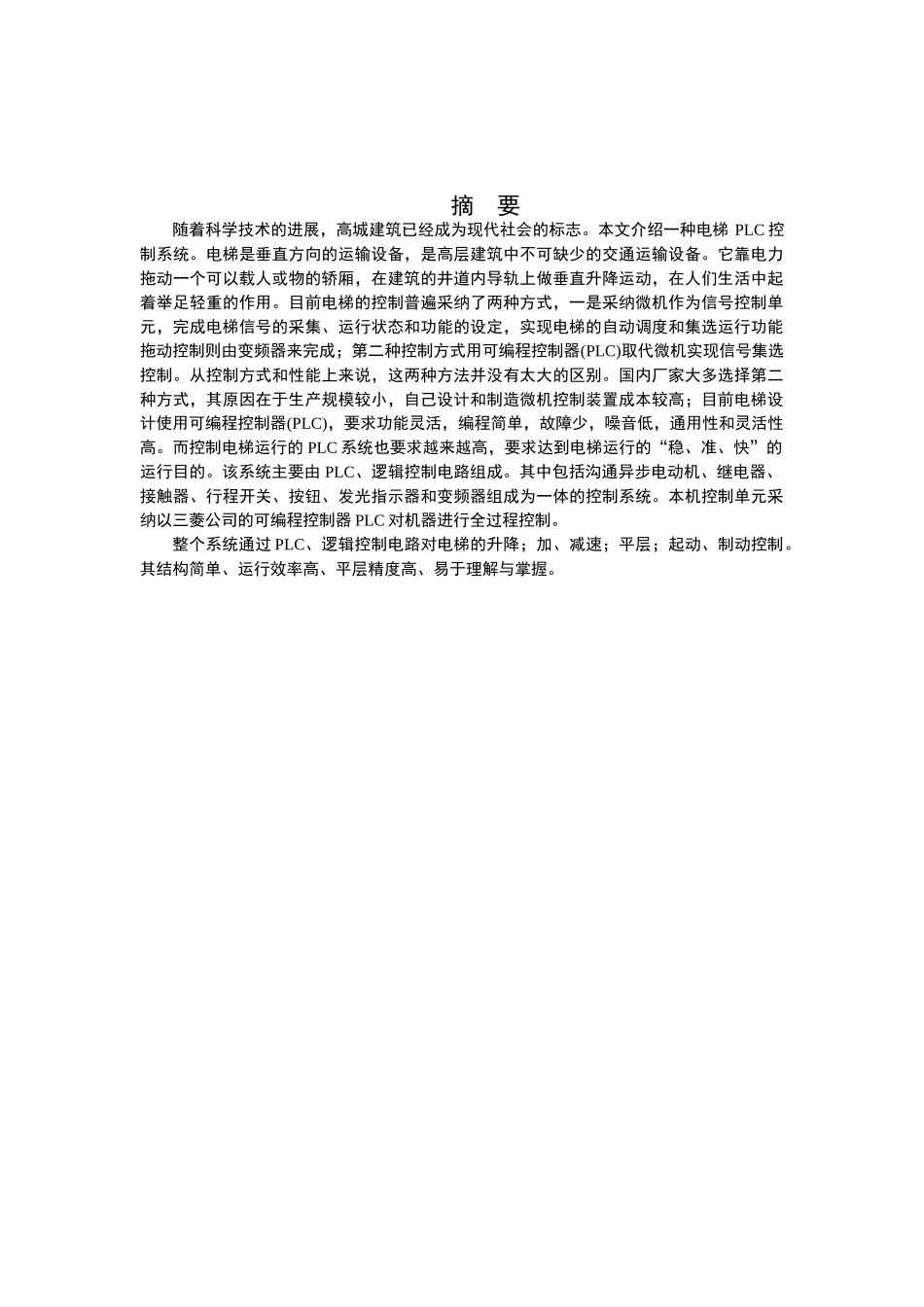

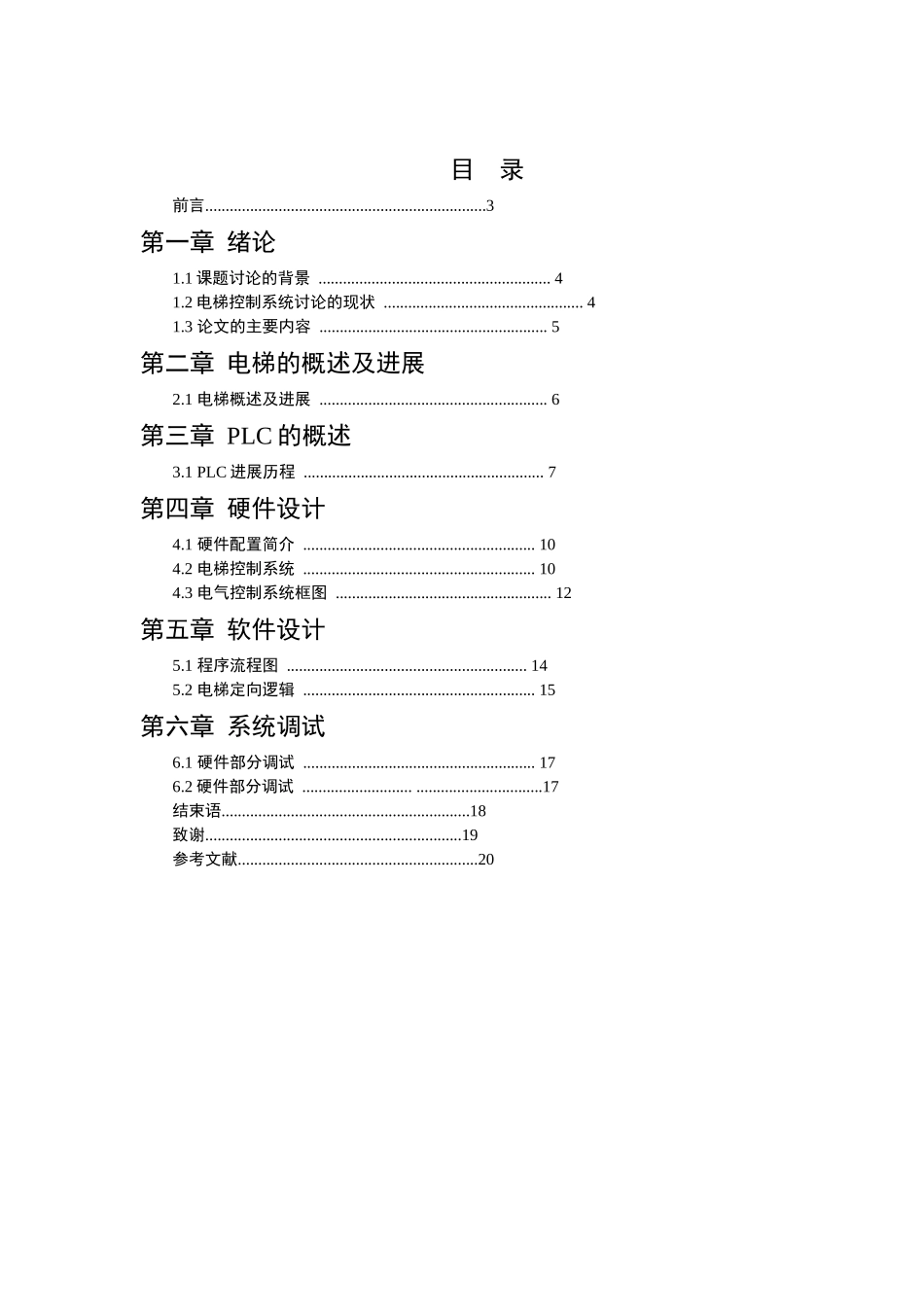

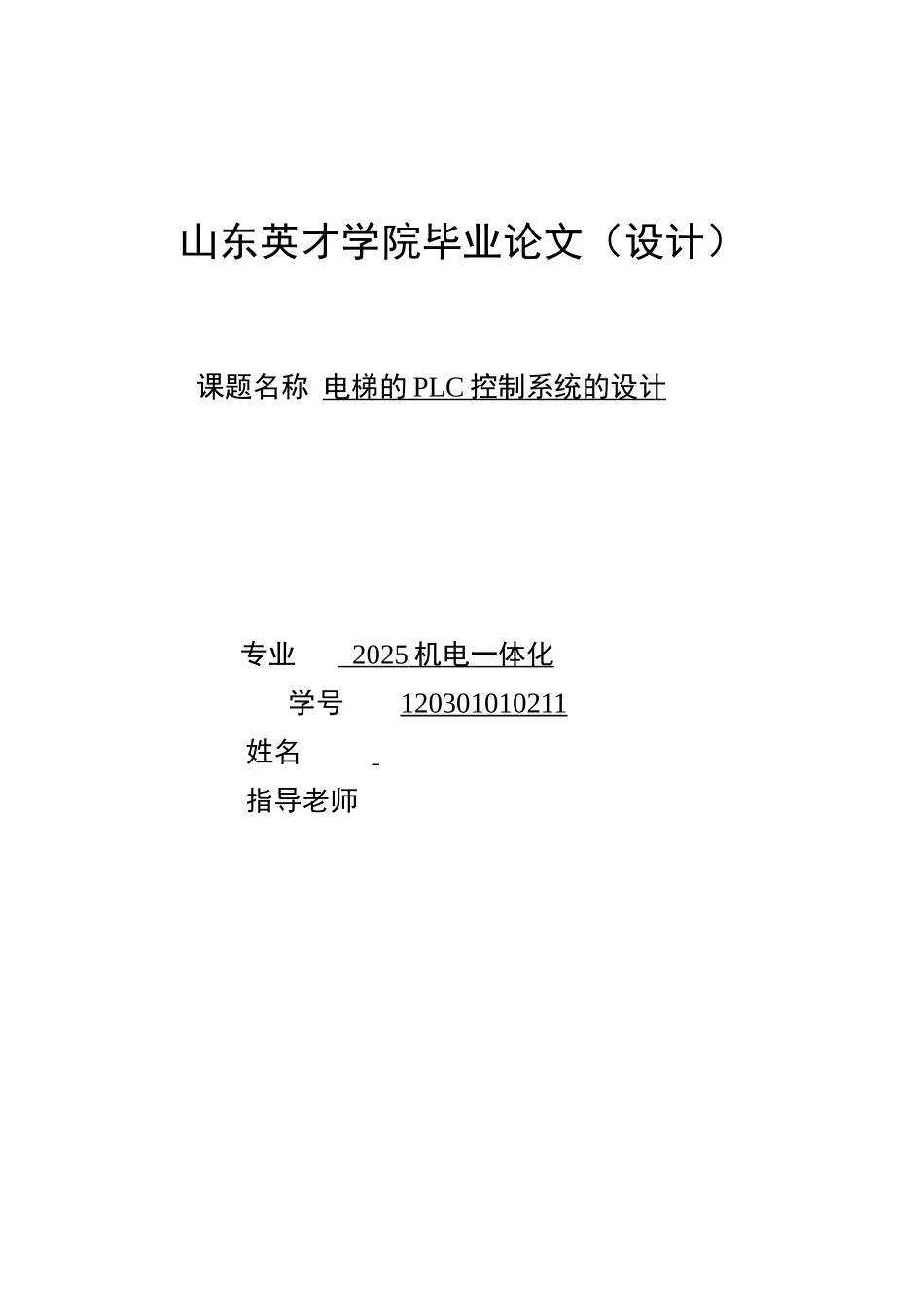

山东英才学院毕业论文（设计） 课题名称 电梯的 PLC 控制系统的设计 专业 2025 机电一体化 学号 120301010211 姓名 指导老师 摘 要随着科学技术的进展，高城建筑已经成为现代社会的标志。本文介绍一种电梯 PLC 控制系统。电梯是垂直方向的运输设备，是高层建筑中不可缺少的交通运输设备。它靠电力拖动一个可以载人或物的轿厢，在建筑的井道内导轨上做垂直升降运动，在人们生活中起着举足轻重的作用。目前电梯的控制普遍采纳了两种方式，一是采纳微机作为信号控制单元，完成电梯信号的采集、运行状态和功能的设定，实现电梯的自动调度和集选运行功能拖动控制则由变频器来完成；第二种控制方式用可编程控制器(PLC)取代微机实现信号集选控制。从控制方式和性能上来说，这两种方法并没有太大的区别。国内厂家大多选择第二种方式，其原因在于生产规模较小，自己设计和制造微机控制装置成本较高；目前电梯设计使用可编程控制器(PLC)，要求功能灵活，编程简单，故障少，噪音低，通用性和灵活性高。而控制电梯运行的 PLC 系统也要求越来越高，要求达到电梯运行的“稳、准、快”的运行目的。该系统主要由 PLC、逻辑控制电路组成。其中包括沟通异步电动机、继电器、接触器、行程开关、按钮、发光指示器和变频器组成为一体的控制系统。本机控制单元采纳以三菱公司的可编程控制器 PLC 对机器进行全过程控制。 整个系统通过 PLC、逻辑控制电路对电梯的升降；加、减速；平层；起动、制动控制。其结构简单、运行效率高、平层精度高、易于理解与掌握。 目 录前言.....................................................................3 第一章 绪论 1.1 课题讨论的背景 ......................................................... 4 1.2 电梯控制系统讨论的现状 ................................................. 4 1.3 论文的主要内容 ........................................................ 5 第二章 电梯的概述及进展 2.1 电梯概述及进展 ........................................................ 6 第三章 PLC 的概述 3.1 PLC 进展历程 ........................................................... 7 第四章 硬件设计 4.1 硬件配置简介 ......................................................... 10 4.2 电梯控制系统 ............................................................
