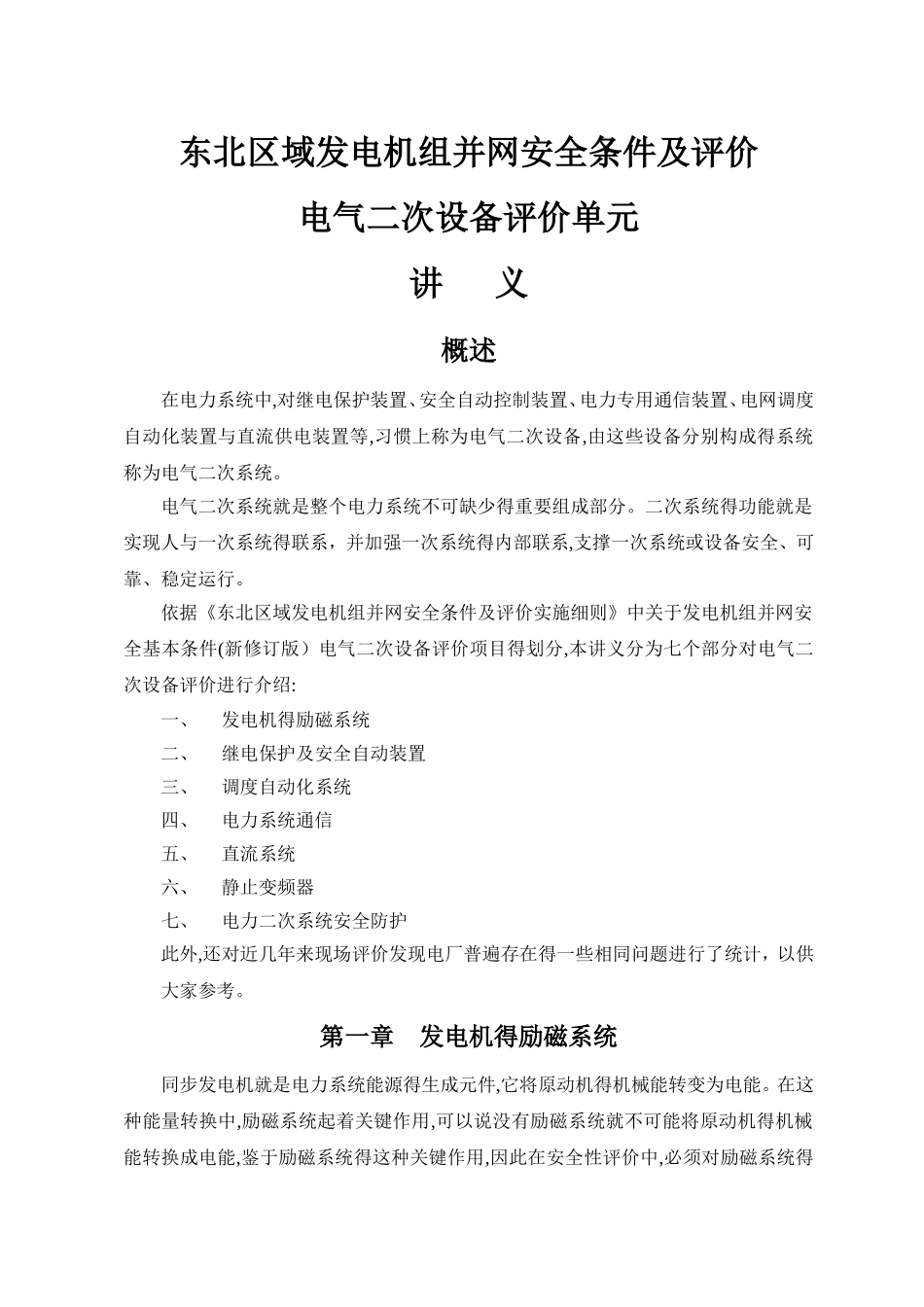

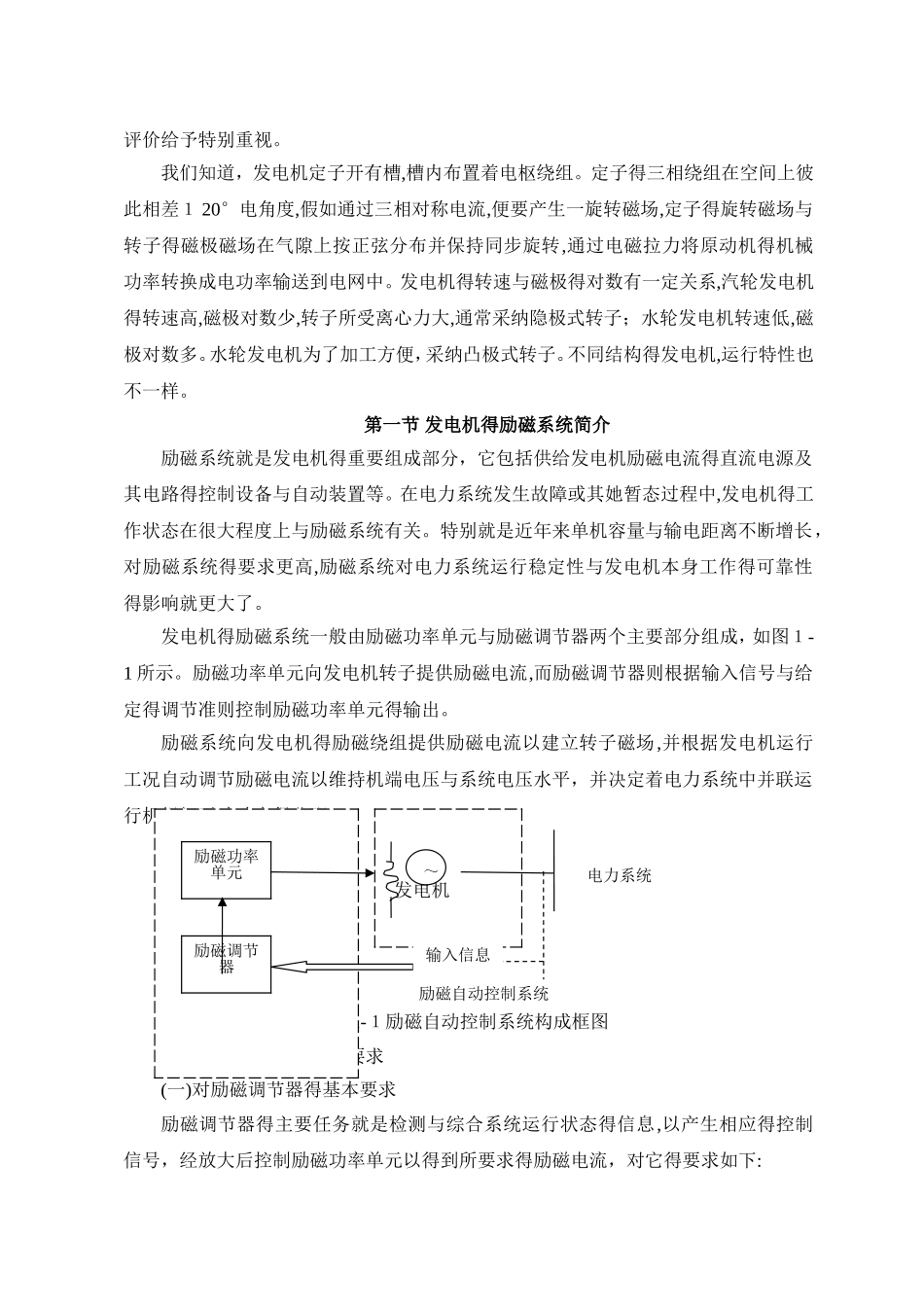

东北区域发电机组并网安全条件及评价电气二次设备评价单元讲 义概述在电力系统中,对继电保护装置、安全自动控制装置、电力专用通信装置、电网调度自动化装置与直流供电装置等,习惯上称为电气二次设备,由这些设备分别构成得系统称为电气二次系统。电气二次系统就是整个电力系统不可缺少得重要组成部分。二次系统得功能就是实现人与一次系统得联系，并加强一次系统得内部联系,支撑一次系统或设备安全、可靠、稳定运行。依据《东北区域发电机组并网安全条件及评价实施细则》中关于发电机组并网安全基本条件(新修订版）电气二次设备评价项目得划分,本讲义分为七个部分对电气二次设备评价进行介绍:一、发电机得励磁系统二、继电保护及安全自动装置三、调度自动化系统四、电力系统通信五、直流系统六、静止变频器七、电力二次系统安全防护此外,还对近几年来现场评价发现电厂普遍存在得一些相同问题进行了统计，以供大家参考。第一章 发电机得励磁系统同步发电机就是电力系统能源得生成元件,它将原动机得机械能转变为电能。在这种能量转换中,励磁系统起着关键作用,可以说没有励磁系统就不可能将原动机得机械能转换成电能,鉴于励磁系统得这种关键作用,因此在安全性评价中,必须对励磁系统得评价给予特别重视。我们知道，发电机定子开有槽,槽内布置着电枢绕组。定子得三相绕组在空间上彼此相差１ 20°电角度,假如通过三相对称电流,便要产生一旋转磁场,定子得旋转磁场与转子得磁极磁场在气隙上按正弦分布并保持同步旋转,通过电磁拉力将原动机得机械功率转换成电功率输送到电网中。发电机得转速与磁极得对数有一定关系,汽轮发电机得转速高,磁极对数少,转子所受离心力大,通常采纳隐极式转子；水轮发电机转速低,磁极对数多。水轮发电机为了加工方便，采纳凸极式转子。不同结构得发电机,运行特性也不一样。第一节 发电机得励磁系统简介励磁系统就是发电机得重要组成部分，它包括供给发电机励磁电流得直流电源及其电路得控制设备与自动装置等。在电力系统发生故障或其她暂态过程中,发电机得工作状态在很大程度上与励磁系统有关。特别就是近年来单机容量与输电距离不断增长，对励磁系统得要求更高,励磁系统对电力系统运行稳定性与发电机本身工作得可靠性得影响就更大了。发电机得励磁系统一般由励磁功率单元与励磁调节器两个主要部分组成，如图１-1 所示。励磁功率单元向发电机转子提供励磁电流,而励磁调节器则根据输入信号与给定得调节准则控制励磁功率单元得...
