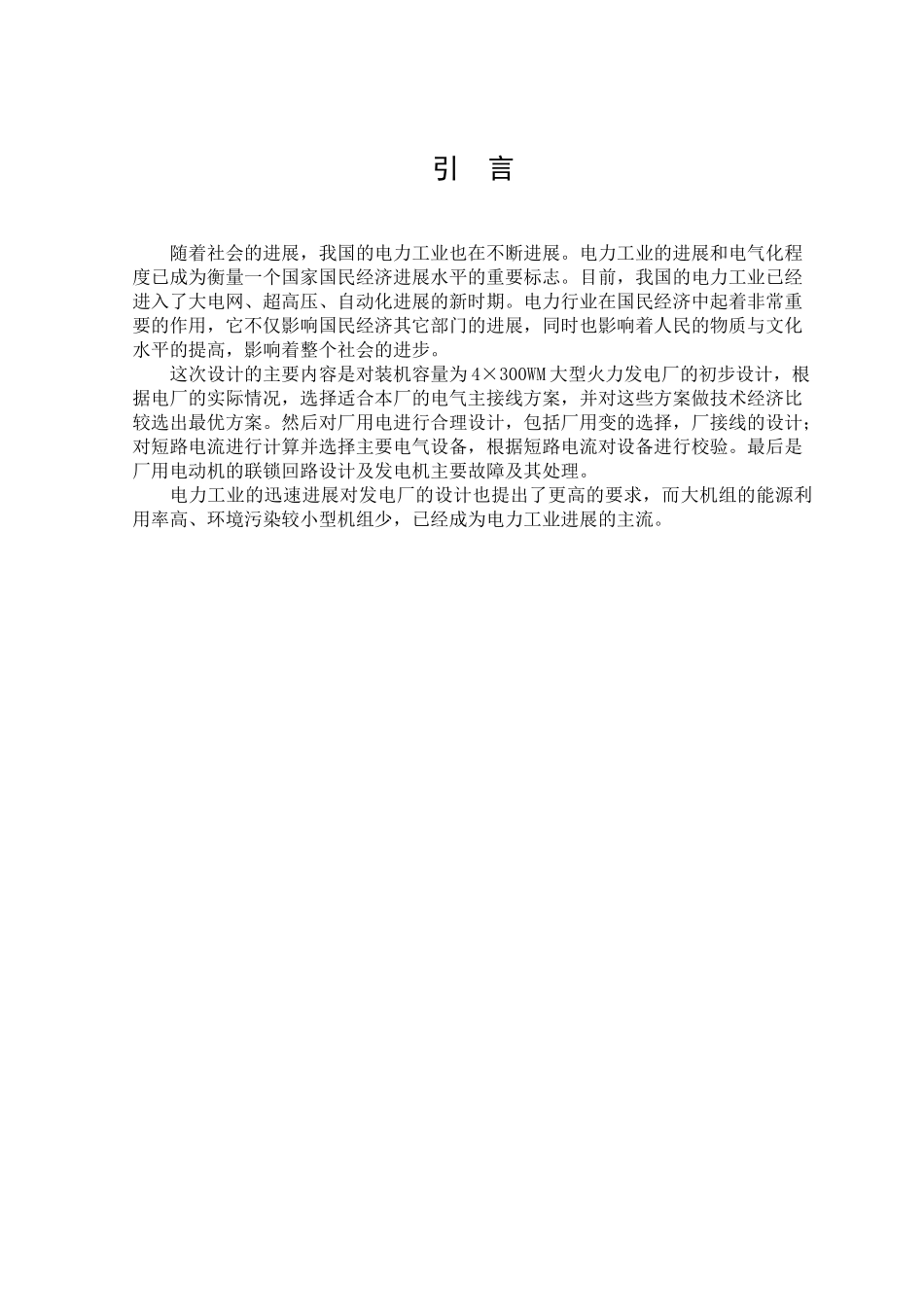

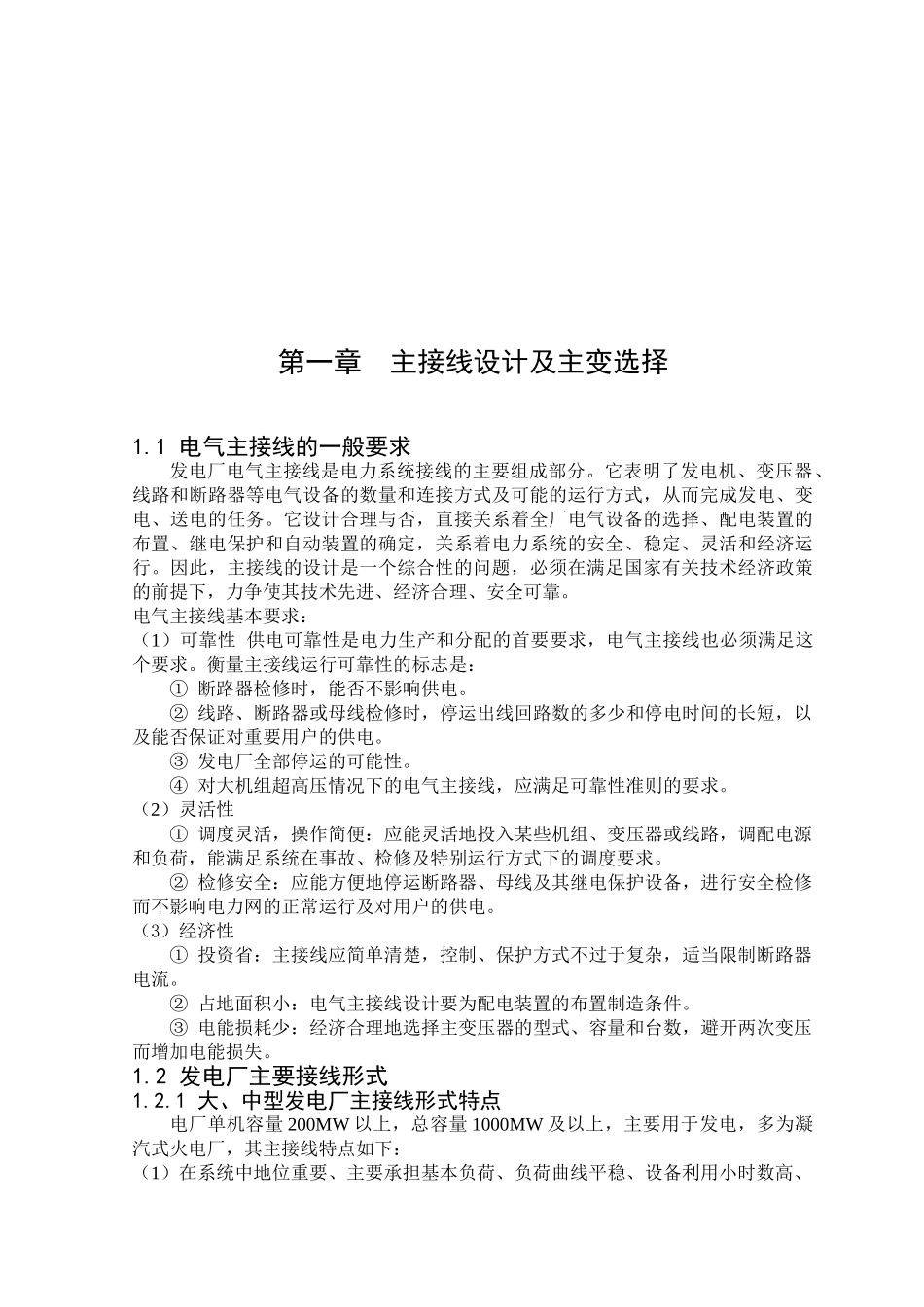

引 言随着社会的进展，我国的电力工业也在不断进展。电力工业的进展和电气化程度已成为衡量一个国家国民经济进展水平的重要标志。目前，我国的电力工业已经进入了大电网、超高压、自动化进展的新时期。电力行业在国民经济中起着非常重要的作用，它不仅影响国民经济其它部门的进展，同时也影响着人民的物质与文化水平的提高，影响着整个社会的进步。这次设计的主要内容是对装机容量为 4×300WM 大型火力发电厂的初步设计，根据电厂的实际情况，选择适合本厂的电气主接线方案，并对这些方案做技术经济比较选出最优方案。然后对厂用电进行合理设计，包括厂用变的选择，厂接线的设计；对短路电流进行计算并选择主要电气设备，根据短路电流对设备进行校验。最后是厂用电动机的联锁回路设计及发电机主要故障及其处理。电力工业的迅速进展对发电厂的设计也提出了更高的要求，而大机组的能源利用率高、环境污染较小型机组少，已经成为电力工业进展的主流。第一章 主接线设计及主变选择1.1 电气主接线的一般要求发电厂电气主接线是电力系统接线的主要组成部分。它表明了发电机、变压器、线路和断路器等电气设备的数量和连接方式及可能的运行方式，从而完成发电、变电、送电的任务。它设计合理与否，直接关系着全厂电气设备的选择、配电装置的布置、继电保护和自动装置的确定，关系着电力系统的安全、稳定、灵活和经济运行。因此，主接线的设计是一个综合性的问题，必须在满足国家有关技术经济政策的前提下，力争使其技术先进、经济合理、安全可靠。电气主接线基本要求：（1）可靠性 供电可靠性是电力生产和分配的首要要求，电气主接线也必须满足这个要求。衡量主接线运行可靠性的标志是：① 断路器检修时，能否不影响供电。② 线路、断路器或母线检修时，停运出线回路数的多少和停电时间的长短，以及能否保证对重要用户的供电。③ 发电厂全部停运的可能性。④ 对大机组超高压情况下的电气主接线，应满足可靠性准则的要求。（2）灵活性① 调度灵活，操作简便：应能灵活地投入某些机组、变压器或线路，调配电源和负荷，能满足系统在事故、检修及特别运行方式下的调度要求。② 检修安全：应能方便地停运断路器、母线及其继电保护设备，进行安全检修而不影响电力网的正常运行及对用户的供电。（3）经济性① 投资省：主接线应简单清楚，控制、保护方式不过于复杂，适当限制断路器电流。② 占地面积小：电气主接线设计要为配电装置的布置制造条件。...
