电气论文-基于MATLAB的电力系统短路故障仿真于分析

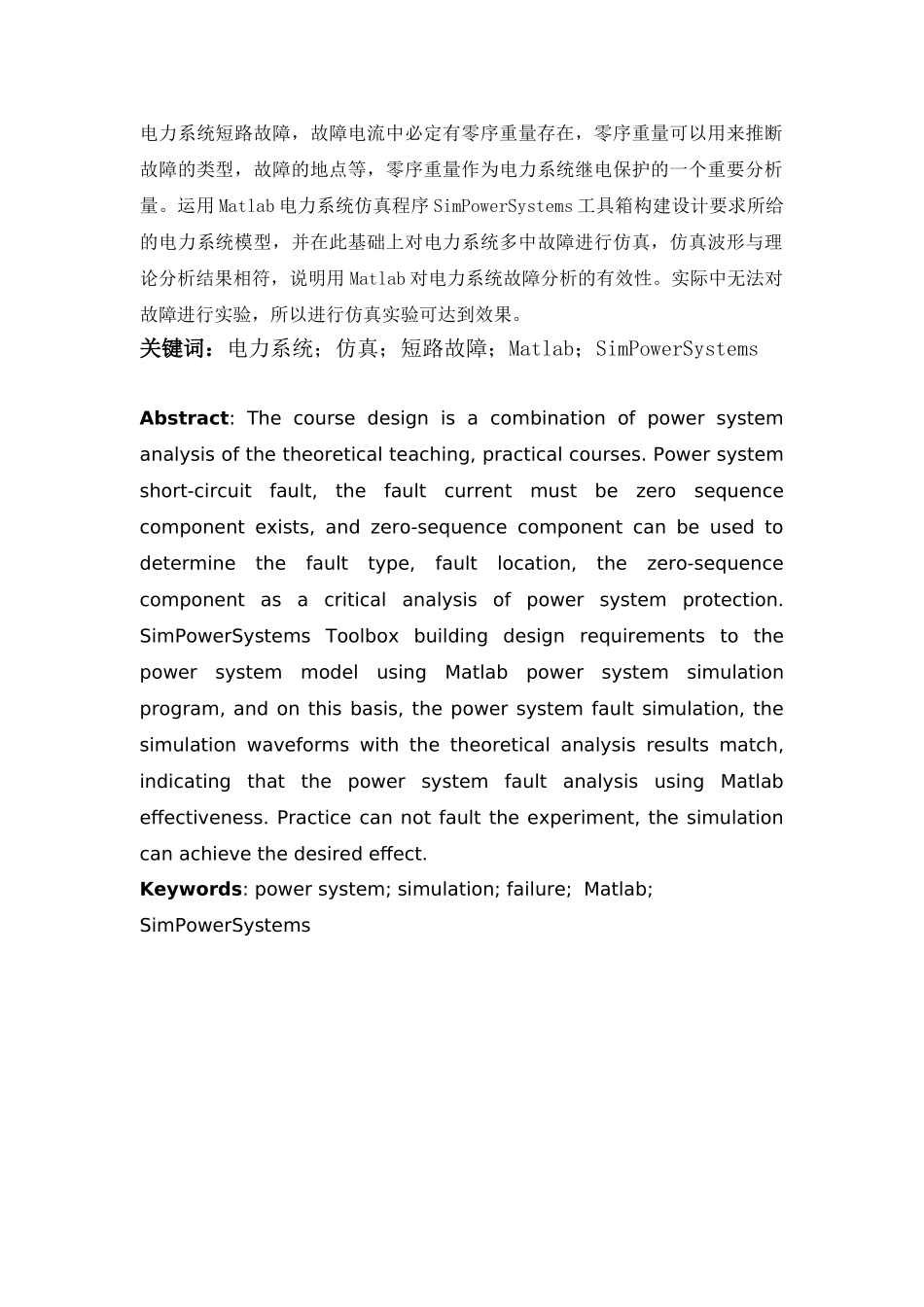

《电力系统建模及仿真课程设计》总结报告 题 目：基于 MATLAB 的电力系统短路故障仿真于分析 姓 名 某某某 学 号 200x0417xxx 院 系 自 机 学 院 班 级 0x 级电气 x 班 指导老师 某某莫 摘要：本次课程设计是结合《电力系统分析》的理论教学进行的一个实践课程。电力系统短路故障，故障电流中必定有零序重量存在，零序重量可以用来推断故障的类型，故障的地点等，零序重量作为电力系统继电保护的一个重要分析量。运用 Matlab 电力系统仿真程序 SimPowerSystems 工具箱构建设计要求所给的电力系统模型，并在此基础上对电力系统多中故障进行仿真，仿真波形与理论分析结果相符，说明用 Matlab 对电力系统故障分析的有效性。实际中无法对故障进行实验，所以进行仿真实验可达到效果。关键词：电力系统；仿真；短路故障；Matlab；SimPowerSystemsAbstract: The course design is a combination of power system analysis of the theoretical teaching, practical courses. Power system short-circuit fault, the fault current must be zero sequence component exists, and zero-sequence component can be used to determine the fault type, fault location, the zero-sequence component as a critical analysis of power system protection. SimPowerSystems Toolbox building design requirements to the power system model using Matlab power system simulation program, and on this basis, the power system fault simulation, the simulation waveforms with the theoretical analysis results match, indicating that the power system fault analysis using Matlab effectiveness. Practice can not fault the experiment, the simulation can achieve the desired effect.Keywords: power system; simulation; failure; Matlab; SimPowerSystems目录一、引言..............................................- 3 -1、故障概述.........................................- 3 -2、故障类型.........................................- 3 -二、电力系统模型......................................- 4 -三、电力系统仿真模型的建立与分析......................- 4 -3.1 ...
