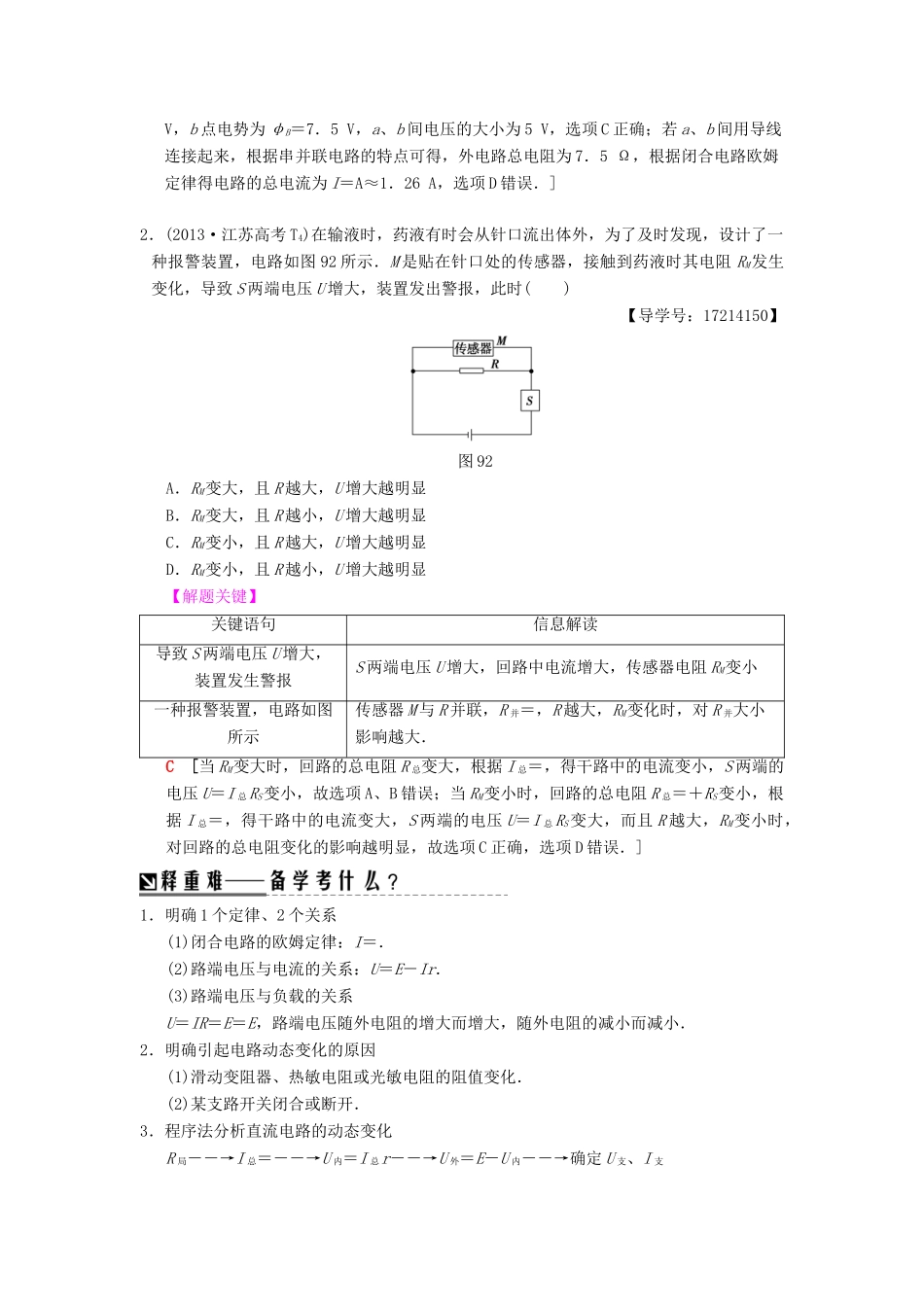

专题九 直流电路与交流电路江苏卷考情导向考点考题考情直流电路的分析与计算2016 年 T8考查串并联电路电阻的求解及全电路欧姆定律2013 年 T4考查闭合电路的欧姆定律、电路的动态分析问题1．高考在本专题命题的题型多为选择题．2．高考命题热点集中在变压器的分析与计算，而电路的分析与计算、交变电流的产生、交变电流的图象、“四值”问题则是冷考点，复习中也要引起重视．交变电流的产生与描述2017 年 T7考查电容器的通交流隔直流，通高频阻低频，电感线圈通直流阻交流，通低频阻高频变压器问题2016 年 T4考查变压器的构造和原理2015 年 T1考查变压器原副线圈匝数比与电压比之间的关系2014 年 T3考查理想变压器的输入功率与输出功率相等、远距离输电2013 年 T8考查变压器的变压原理和电容器对交流电的影响，通高频阻低频考点 1| 直流电路的分析与计算难度：中档题 题型：选择题 五年 2 考(对应学生用书第 43 页)1．(多选)(2016·江苏高考 T8)如图 91 所示的电路中，电源电动势为 12 V，内阻为 2 Ω，四个电阻的阻值已在图中标出．闭合开关 S，下列说法正确的有( )【导学号：17214149】图 91A．路端电压为 10 VB．电源的总功率为 10 WC．a、b 间电压的大小为 5 VD．a、b 间用导线连接后，电路的总电流为 1 A【解题关键】 解此题的关键有两点：(1)注意识别 a、b 两点连接前后、电路串、并联的变化．(2)确定 a、b 两点电压时要选取零电势点．AC [根据串并联电路的特点可得，外电路总电阻为 10 Ω，根据闭合电路欧姆定律得通过电源的电流为 I＝A＝1 A，则路端电压为 U＝IR 外＝10 V，选项 A 正确；电源的总功率 P＝EI＝12 W，选项 B 错误；若取电源负极的电势为 0，则 a 点电势为 φA＝2．5 V，b 点电势为 φB＝7．5 V，a、b 间电压的大小为 5 V，选项 C 正确；若 a、b 间用导线连接起来，根据串并联电路的特点可得，外电路总电阻为 7．5 Ω，根据闭合电路欧姆定律得电路的总电流为 I＝A≈1．26 A，选项 D 错误．]2．(2013·江苏高考 T4)在输液时，药液有时会从针口流出体外，为了及时发现，设计了一种报警装置，电路如图 92 所示．M 是贴在针口处的传感器，接触到药液时其电阻 RM发生变化，导致 S 两端电压 U 增大，装置发出警报，此时( ) 【导学号：17214150】图 92A．RM变大，且 R 越大，U 增大越明显B．RM变大，且 R 越小，U 增大越明显C...
