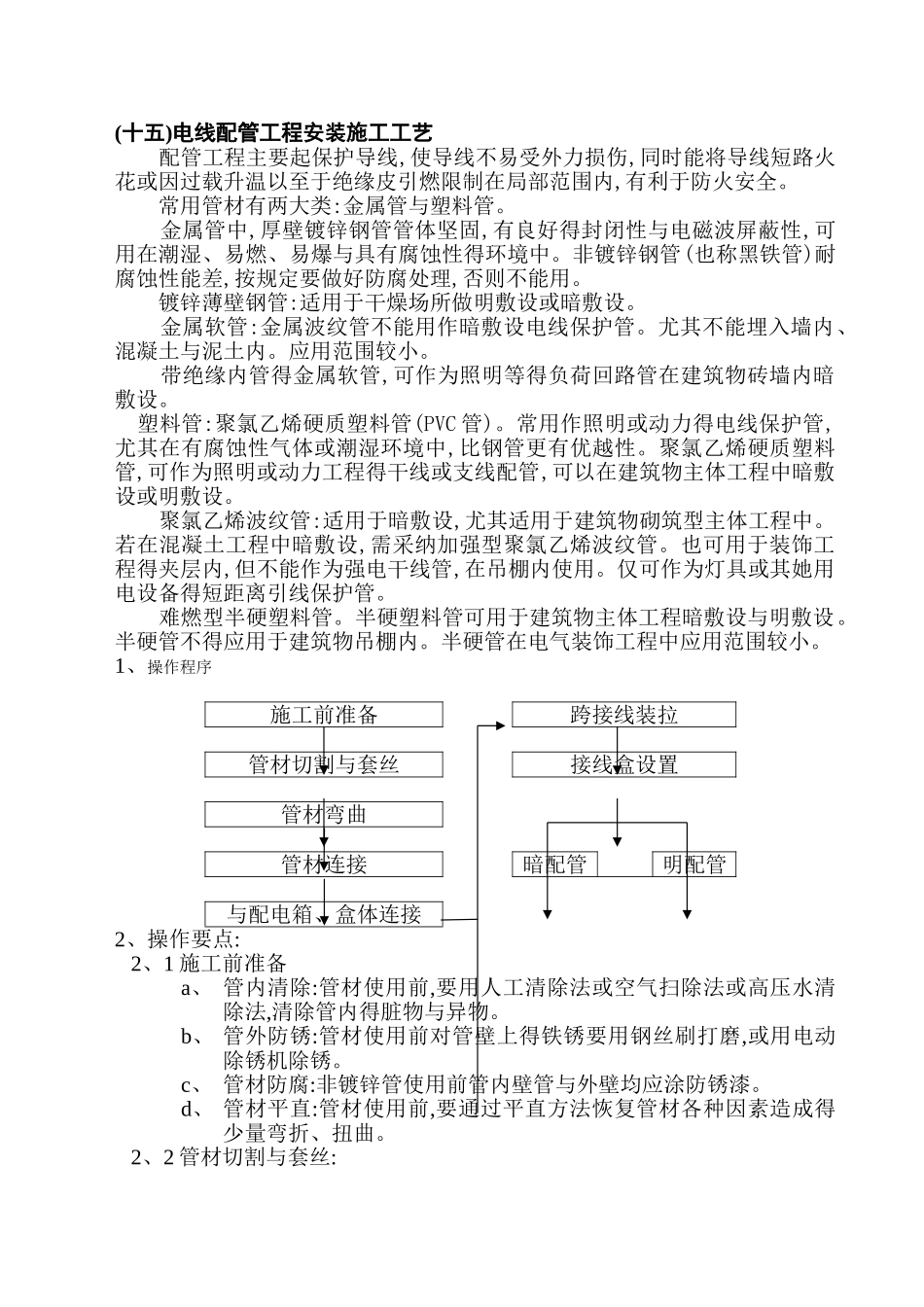

(十五)电线配管工程安装施工工艺 配管工程主要起保护导线,使导线不易受外力损伤,同时能将导线短路火花或因过载升温以至于绝缘皮引燃限制在局部范围内,有利于防火安全。 常用管材有两大类:金属管与塑料管。 金属管中,厚壁镀锌钢管管体坚固,有良好得封闭性与电磁波屏蔽性,可用在潮湿、易燃、易爆与具有腐蚀性得环境中。非镀锌钢管(也称黑铁管)耐腐蚀性能差,按规定要做好防腐处理,否则不能用。 镀锌薄壁钢管:适用于干燥场所做明敷设或暗敷设。 金属软管:金属波纹管不能用作暗敷设电线保护管。尤其不能埋入墙内、混凝土与泥土内。应用范围较小。 带绝缘内管得金属软管,可作为照明等得负荷回路管在建筑物砖墙内暗敷设。 塑料管:聚氯乙烯硬质塑料管(PVC 管)。常用作照明或动力得电线保护管,尤其在有腐蚀性气体或潮湿环境中,比钢管更有优越性。聚氯乙烯硬质塑料管,可作为照明或动力工程得干线或支线配管,可以在建筑物主体工程中暗敷设或明敷设。 聚氯乙烯波纹管:适用于暗敷设,尤其适用于建筑物砌筑型主体工程中。若在混凝土工程中暗敷设,需采纳加强型聚氯乙烯波纹管。也可用于装饰工程得夹层内,但不能作为强电干线管,在吊棚内使用。仅可作为灯具或其她用电设备得短距离引线保护管。 难燃型半硬塑料管。半硬塑料管可用于建筑物主体工程暗敷设与明敷设。半硬管不得应用于建筑物吊棚内。半硬管在电气装饰工程中应用范围较小。1、操作程序施工前准备跨接线装拉 管材切割与套丝接线盒设置管材弯曲 管材连接暗配管明配管 与配电箱、盒体连接2、操作要点: 2、1 施工前准备a、 管内清除:管材使用前,要用人工清除法或空气扫除法或高压水清除法,清除管内得脏物与异物。b、 管外防锈:管材使用前对管壁上得铁锈要用钢丝刷打磨,或用电动除锈机除锈。c、 管材防腐:非镀锌管使用前管内壁管与外壁均应涂防锈漆。d、 管材平直:管材使用前,要通过平直方法恢复管材各种因素造成得少量弯折、扭曲。 2、2 管材切割与套丝:a、 管切切割:管材切割可以使用砂轮片切割机、手锯、割刀等各种专用工具。钢管切口得断面要求平整、光滑、不得在切口处掰折截断。b、 钢管套丝:钢管(厚壁管)端头外螺纹加工(也称套丝)使用外螺纹铰制机械。有电动与手动两种。电动机械称作电动套丝机,手动式称作管子铰板(也称套丝扳手)。c、 钢管管端头外螺纹要求丝纹清楚,不乱、不断,合乎质量标准。螺纹加工完后,应将管口毛刺除掉,使管口沿边光滑,不伤导线。 2、3 管材弯曲 管材...
