电缆桥架施工方案及质量验收标准

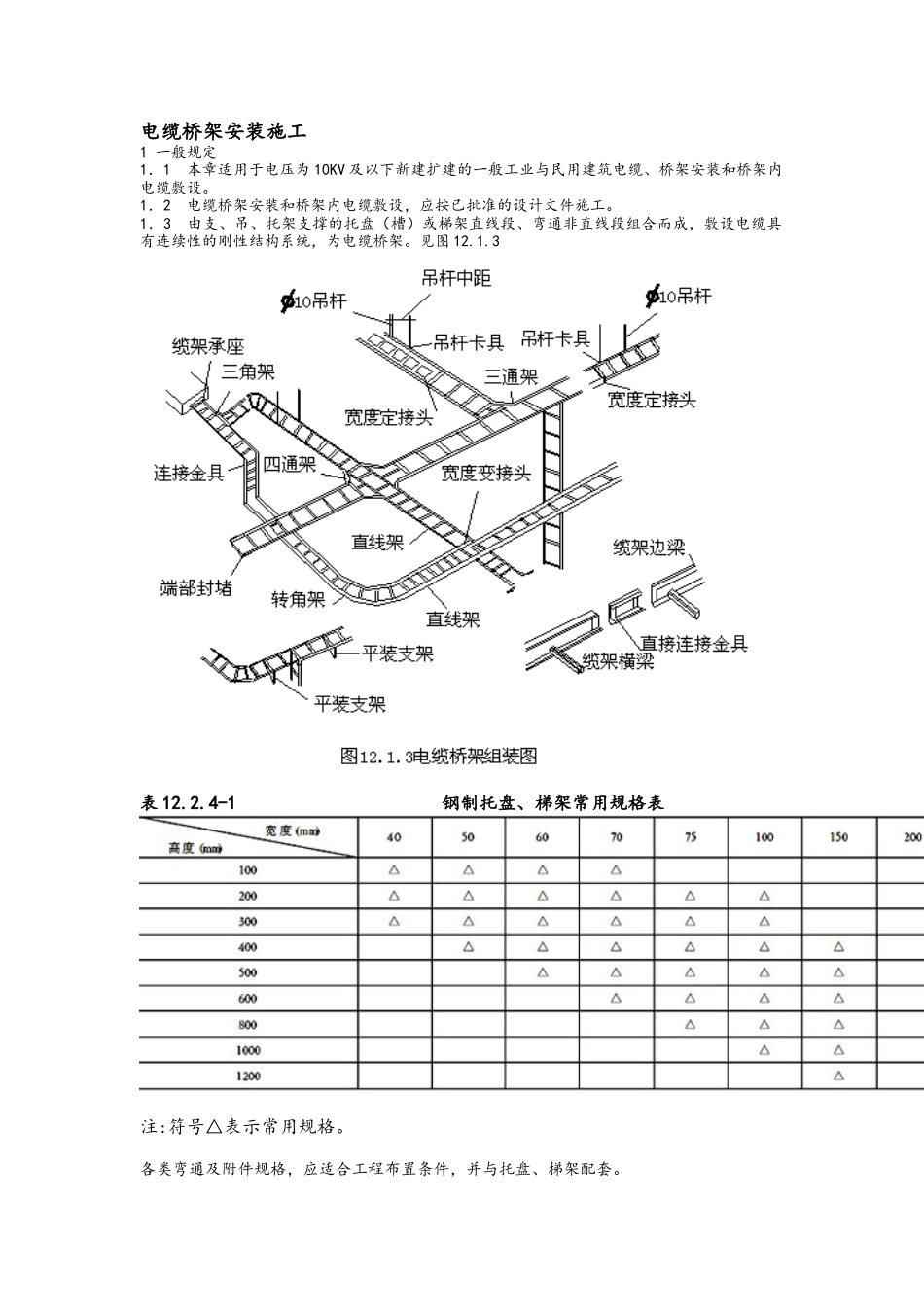

电缆桥架安装施工1 一般规定1．1 本章适用于电压为 10KV 及以下新建扩建的一般工业与民用建筑电缆、桥架安装和桥架内电缆敷设。 1．2 电缆桥架安装和桥架内电缆敷设，应按已批准的设计文件施工。 1．3 由支、吊、托架支撑的托盘（槽）或梯架直线段、弯通非直线段组合而成，敷设电缆具有连续性的刚性结构系统，为电缆桥架。见图 12.1.3表 12.2.4-1 钢制托盘、梯架常用规格表 注:符号△表示常用规格。 各类弯通及附件规格，应适合工程布置条件，并与托盘、梯架配套。 支、吊架规格选择，应按托盘、梯架规格层数、跨距等条件配置，并应满足荷载的要求。 钢制桥架的表面处理方式，应按工程环境条件、重要性、耐久性和技术经济性等因素进行选择。一般情况宜按表 12.2.4-2 选择适用工程环境条件的防腐处理方式。当采纳表中“T”类防腐方式为镀锌镍合金、高纯化等其它防腐处理的桥架，应按规定试验验证，并应具有明确的技术质量指标及检测方式。tL6Dl。表 12.2.4-2 表面防腐处理方式选择环境条件防腐层类别类型代号等级Q涂漆D电镀锌P喷涂粉末R热浸镀锌DPRQT其它复合层户 内一般 普通型J3K5L、3K6○○○由设计决定0 类湿热型TH3K5L○○○○1 类中腐蚀性F13K5L、3C3○○○○○○2 类强腐蚀性F23K5L、3C4○○○○户外0 类轻腐蚀性W4K2、4C2○○○○○1 类中腐蚀性WF1 4K2、4C3○○○○ 注:符号“○”表示推举防腐类别。 6.桥架的外观检查 桥架产品包装箱内应有装箱清单、产品合格证及出厂检验报告。托盘、梯架板材厚度应满足表 2.2.6 的规定。表面防腐层材料应符合国家现行有关标准的规定。 表 2.2.6 托盘、梯架允许最小板材厚度 BnE6e。托盘、梯架宽度（㎜）允许最小厚度（㎜）< 4001.5400～8002.0> 8002.5热浸镀锌的托盘、桥架镀层表面应均匀，无毛刺、过烧、挂灰、伤痕、局部未镀锌（直径 2mm 以上）等缺陷，不得有影响安装的锌瘤。螺纹的镀层应光滑，螺栓连接件应能拧入。 电镀锌的锌层表面应光滑均匀，致密。不得有起皮、气泡、花斑、局部未镀、划伤等缺陷。 喷涂应平整、光滑、均匀、不起皮、无气泡水泡。 桥架焊缝表面均匀，不得有漏焊、裂纹、夹渣、烧穿、弧坑等缺陷。 桥架螺栓孔径，在螺杆直径不大于 M16 时，可比螺杆直径大 2mm。 螺栓连接孔的孔距允许偏差: 同一组内相邻两孔间距±0.7mm,同一组内任意两孔间距±1mm;相邻两组的端孔间距±1.2mm。 7.膨胀螺栓:应根据允许拉力和剪力进行选择；可...
