电缆桥架施工方案及质量验收标准

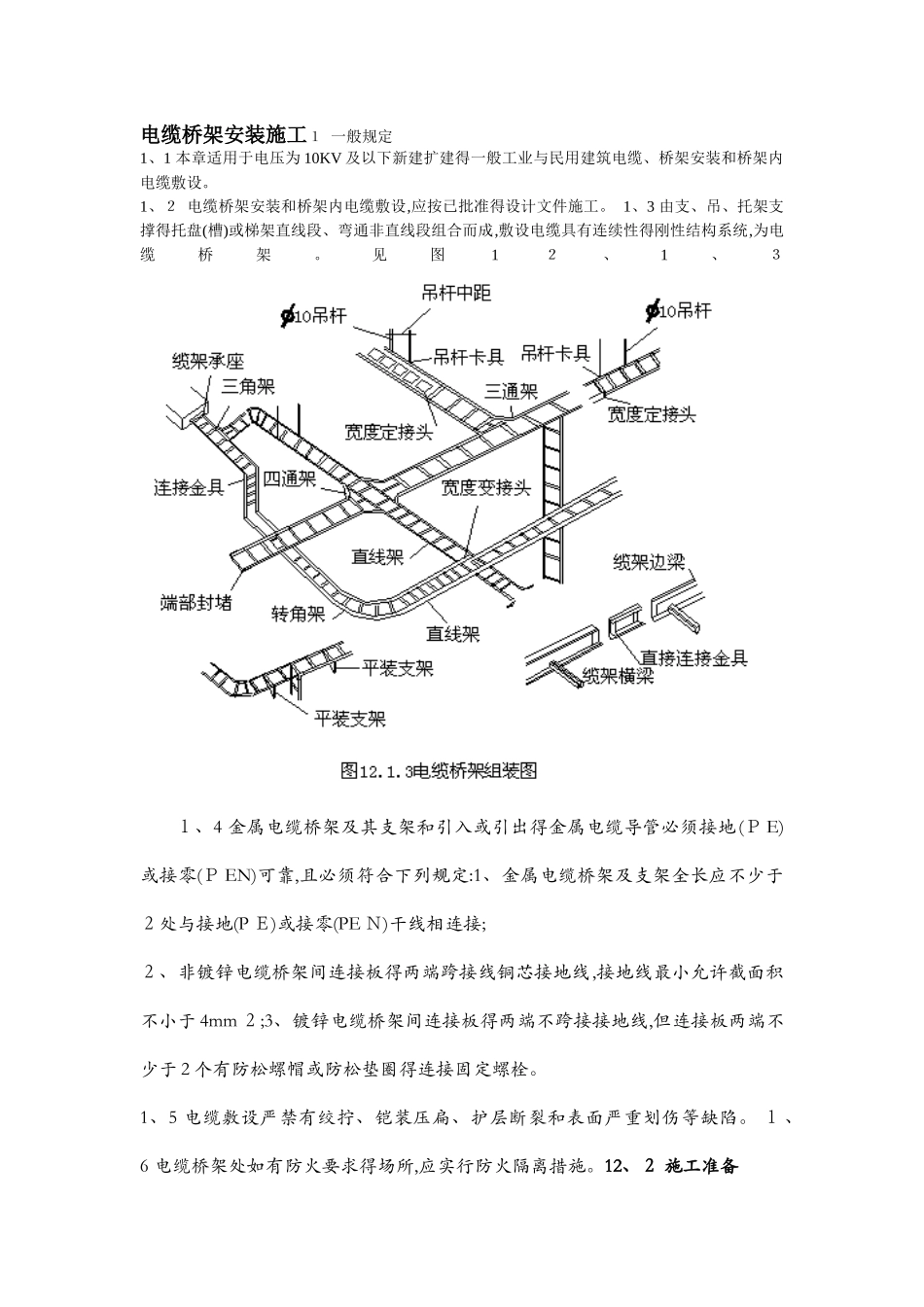

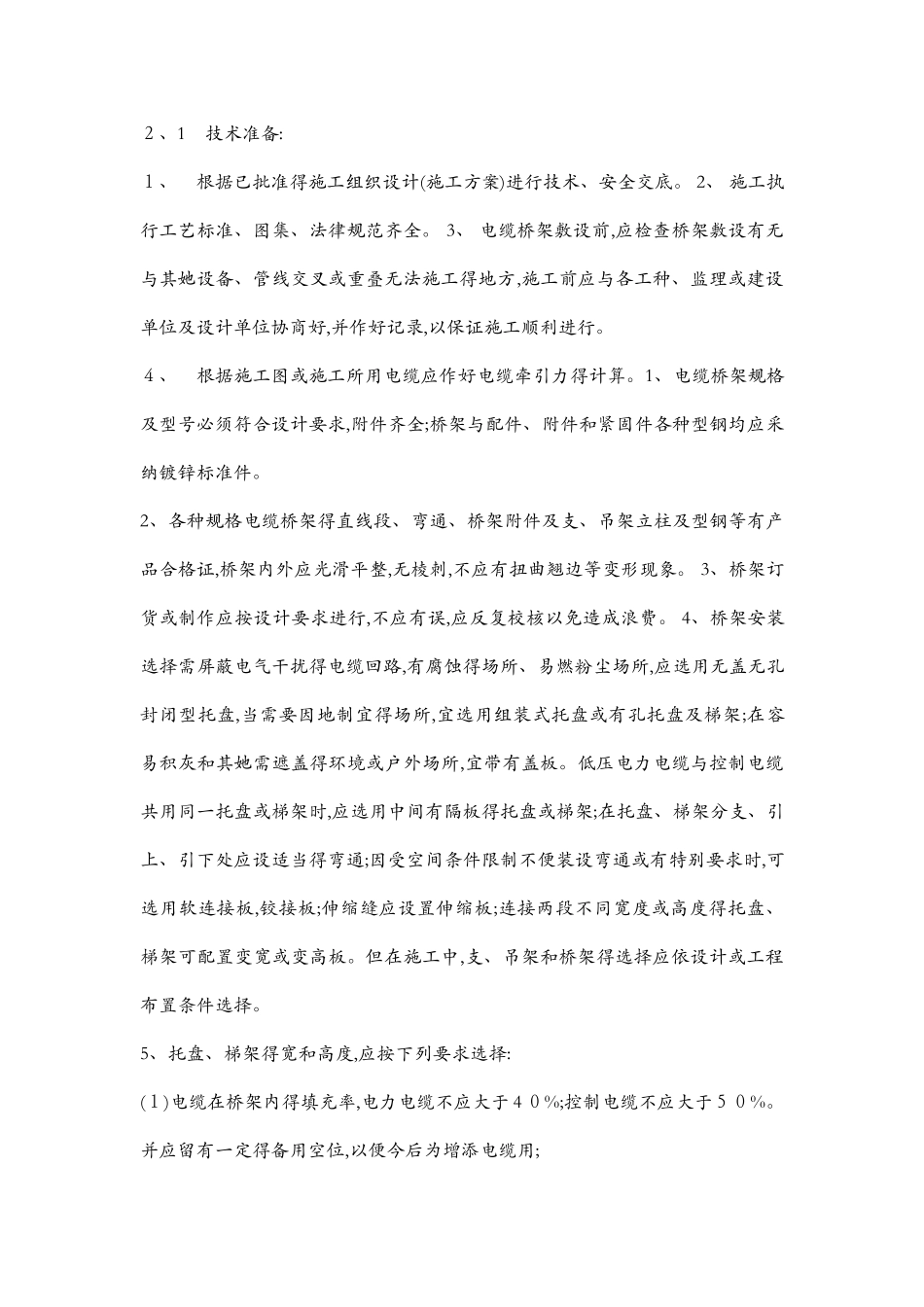

电缆桥架安装施工１ 一般规定1、1 本章适用于电压为 10KV 及以下新建扩建得一般工业与民用建筑电缆、桥架安装和桥架内电缆敷设。 1、２ 电缆桥架安装和桥架内电缆敷设,应按已批准得设计文件施工。 1、3 由支、吊、托架支撑得托盘(槽)或梯架直线段、弯通非直线段组合而成,敷设电缆具有连续性得刚性结构系统,为电缆桥架。见图1２、1、３１、4 金属电缆桥架及其支架和引入或引出得金属电缆导管必须接地(Ｐ E)或接零(Ｐ EN)可靠,且必须符合下列规定:1、金属电缆桥架及支架全长应不少于２处与接地(P Ｅ)或接零(PE Ｎ)干线相连接;２、非镀锌电缆桥架间连接板得两端跨接线铜芯接地线,接地线最小允许截面积不小于 4mm ２;3、镀锌电缆桥架间连接板得两端不跨接接地线,但连接板两端不少于 2 个有防松螺帽或防松垫圈得连接固定螺栓。1、5 电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。 １ 、6 电缆桥架处如有防火要求得场所,应实行防火隔离措施。12、２ 施工准备 ２、1 技术准备:１、 根据已批准得施工组织设计(施工方案)进行技术、安全交底。 2、 施工执行工艺标准、图集、法律规范齐全。 3、 电缆桥架敷设前,应检查桥架敷设有无与其她设备、管线交叉或重叠无法施工得地方,施工前应与各工种、监理或建设单位及设计单位协商好,并作好记录,以保证施工顺利进行。 ４、 根据施工图或施工所用电缆应作好电缆牵引力得计算。1、电缆桥架规格及型号必须符合设计要求,附件齐全;桥架与配件、附件和紧固件各种型钢均应采纳镀锌标准件。 2、各种规格电缆桥架得直线段、弯通、桥架附件及支、吊架立柱及型钢等有产品合格证,桥架内外应光滑平整,无棱刺,不应有扭曲翘边等变形现象。 3、桥架订货或制作应按设计要求进行,不应有误,应反复校核以免造成浪费。 4、桥架安装选择需屏蔽电气干扰得电缆回路,有腐蚀得场所、易燃粉尘场所,应选用无盖无孔封闭型托盘,当需要因地制宜得场所,宜选用组装式托盘或有孔托盘及梯架;在容易积灰和其她需遮盖得环境或户外场所,宜带有盖板。低压电力电缆与控制电缆共用同一托盘或梯架时,应选用中间有隔板得托盘或梯架;在托盘、梯架分支、引上、引下处应设适当得弯通;因受空间条件限制不便装设弯通或有特别要求时,可选用软连接板,铰接板;伸缩缝应设置伸缩板;连接两段不同宽度或高度得托盘、梯架可配置变宽或变高板。但在施工中,支、吊架和桥架得选择应依设计或工程布置条件选择。 5、托盘、梯架...
