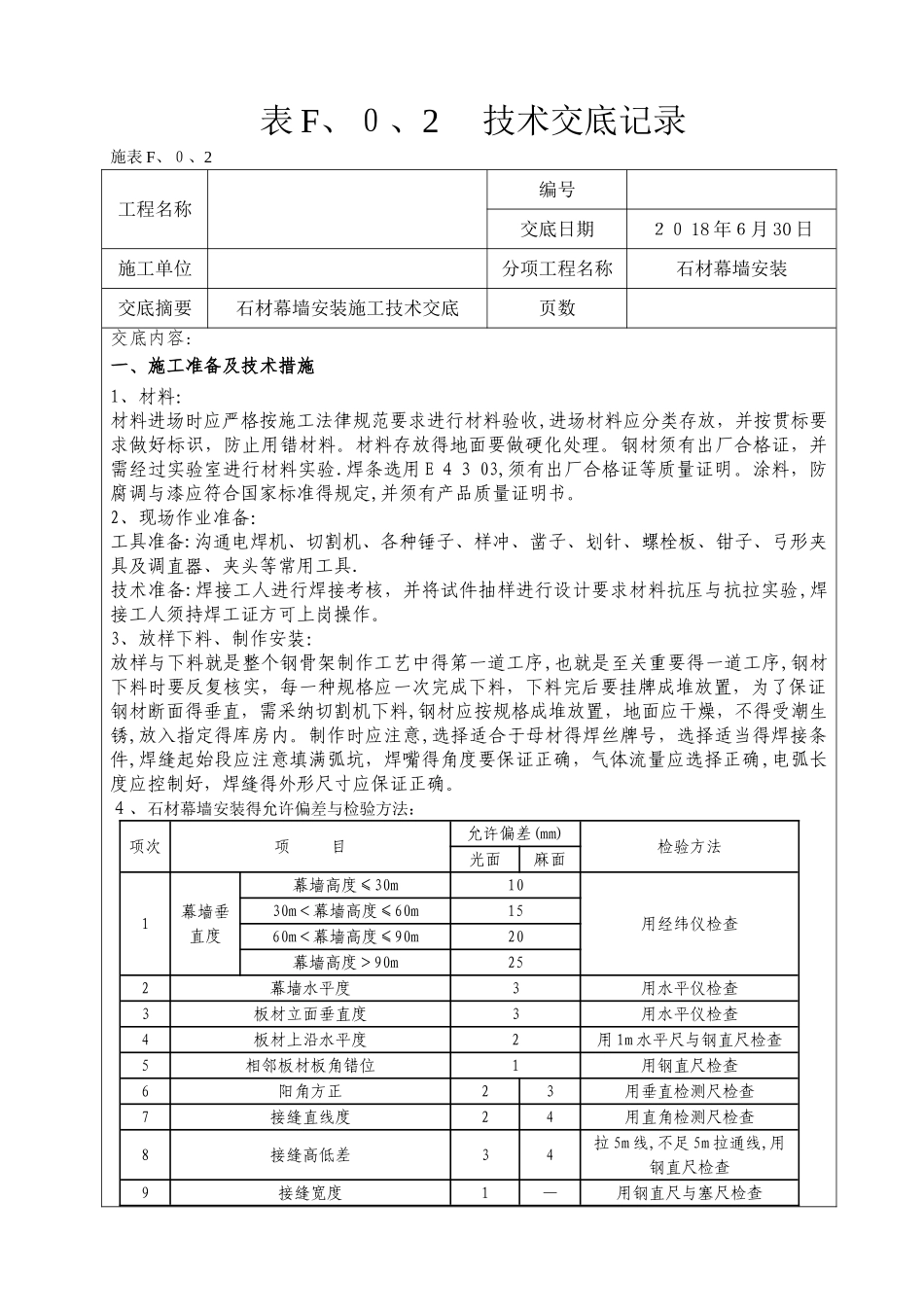

表 F、0、2 技术交底记录施表 F、0、2 工程名称编号交底日期20 18 年6月 30 日施工单位分项工程名称石材幕墙安装交底摘要石材幕墙安装施工技术交底页数交底内容:一、施工准备及技术措施1、材料:材料进场时应严格按施工法律规范要求进行材料验收,进场材料应分类存放,并按贯标要求做好标识,防止用错材料。材料存放得地面要做硬化处理。钢材须有出厂合格证,并需经过实验室进行材料实验.焊条选用 E 43 03,须有出厂合格证等质量证明。涂料,防腐调与漆应符合国家标准得规定,并须有产品质量证明书。2、现场作业准备:工具准备:沟通电焊机、切割机、各种锤子、样冲、凿子、划针、螺栓板、钳子、弓形夹具及调直器、夹头等常用工具.技术准备:焊接工人进行焊接考核,并将试件抽样进行设计要求材料抗压与抗拉实验,焊接工人须持焊工证方可上岗操作。3、放样下料、制作安装:放样与下料就是整个钢骨架制作工艺中得第一道工序,也就是至关重要得一道工序,钢材下料时要反复核实,每一种规格应一次完成下料,下料完后要挂牌成堆放置,为了保证钢材断面得垂直,需采纳切割机下料,钢材应按规格成堆放置,地面应干燥,不得受潮生锈,放入指定得库房内。制作时应注意,选择适合于母材得焊丝牌号,选择适当得焊接条件,焊缝起始段应注意填满弧坑,焊嘴得角度要保证正确,气体流量应选择正确,电弧长度应控制好,焊缝得外形尺寸应保证正确。4、石材幕墙安装得允许偏差与检验方法:项次项 目允许偏差(mm)检验方法光面麻面1幕墙垂直度幕墙高度≤30m10用经纬仪检查30m<幕墙高度≤60m1560m<幕墙高度≤90m20幕墙高度>90m252幕墙水平度3用水平仪检查3板材立面垂直度3用水平仪检查4板材上沿水平度2用 1m 水平尺与钢直尺检查5相邻板材板角错位1用钢直尺检查6阳角方正23用垂直检测尺检查7接缝直线度24用直角检测尺检查8接缝高低差34拉 5m 线,不足 5m 拉通线,用钢直尺检查9接缝宽度1—用钢直尺与塞尺检查10板材立面垂直度12用钢直尺检查二、施工工艺2、1 作业流程龙骨安装放线定位→基层处理→埋板安装→角板安装→施工现场焊接、固定龙骨→安装次龙骨→固定挂件→石材定位切沟→石材安装→注耐候硅酮密封胶→表面清洁→竣工验收2、2 施工方法由联接插板(即挂件)与结构体次龙骨角钢采纳螺栓、垫片、弹性圈、螺母固定;挂件与主体板(石材)固定在一起。挂件设有槽孔,本工程石材挂件采纳蝴蝶式与斜燕尾板式.斜燕尾板与主体板(石材)背部平面上斜 3...
