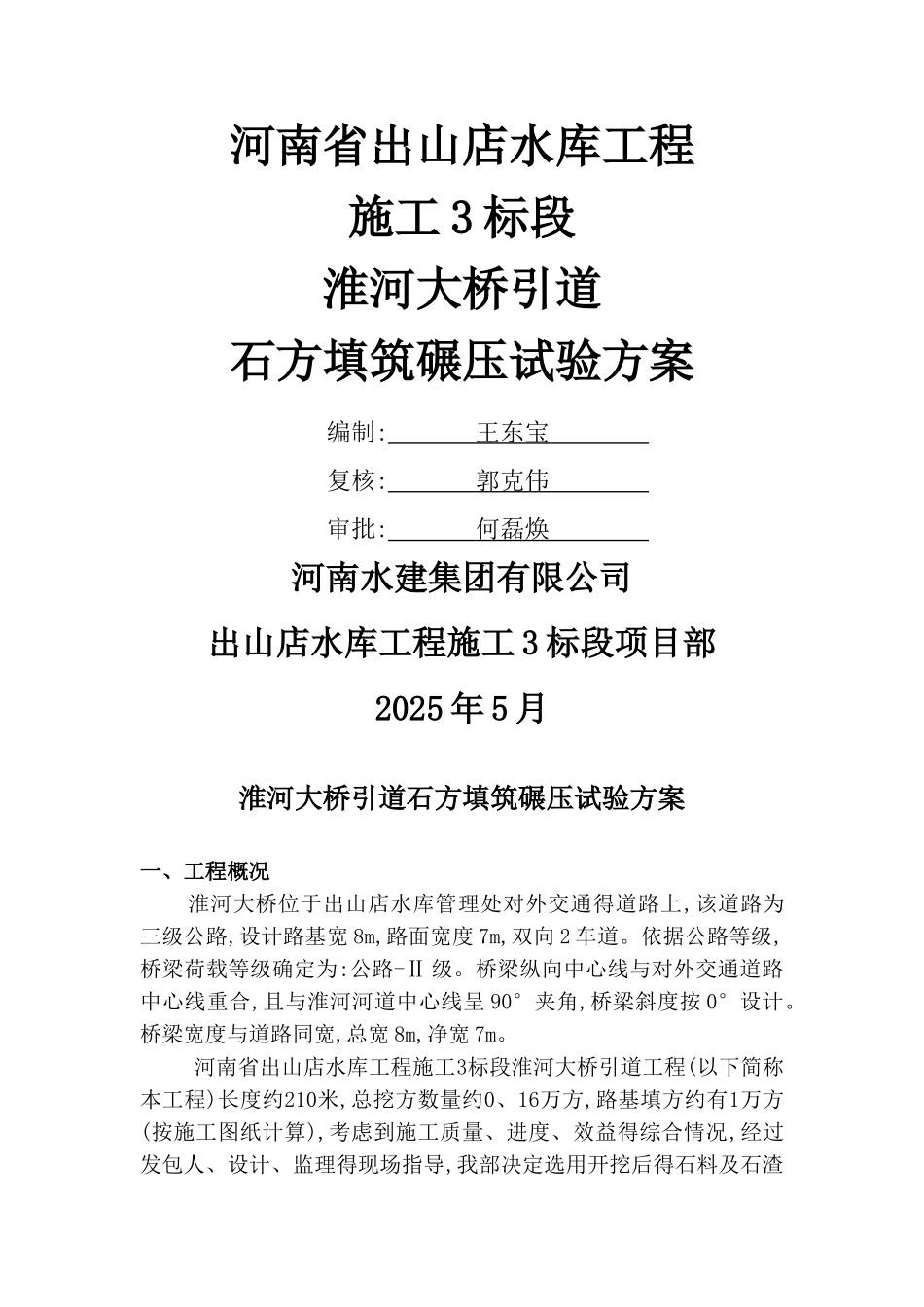

河南省出山店水库工程施工 3 标段淮河大桥引道石方填筑碾压试验方案编制: 王东宝 复核: 郭克伟 审批: 何磊焕 河南水建集团有限公司出山店水库工程施工 3 标段项目部2025 年 5 月淮河大桥引道石方填筑碾压试验方案一、工程概况淮河大桥位于出山店水库管理处对外交通得道路上,该道路为三级公路,设计路基宽 8m,路面宽度 7m,双向 2 车道。依据公路等级,桥梁荷载等级确定为:公路-Ⅱ 级。桥梁纵向中心线与对外交通道路中心线重合,且与淮河河道中心线呈 90°夹角,桥梁斜度按 0°设计。桥梁宽度与道路同宽,总宽 8m,净宽 7m。河南省出山店水库工程施工3标段淮河大桥引道工程(以下简称本工程)长度约210米,总挖方数量约0、16万方,路基填方约有1万方(按施工图纸计算),考虑到施工质量、进度、效益得综合情况,经过发包人、设计、监理得现场指导,我部决定选用开挖后得石料及石渣用于淮河大桥工程引道路基填筑。二、 编制依据1)《公路工程质量检验评定标准》(JTG F80/1-2025);2)《公路路基设计法律规范》(JTG D30-2025);3)《公路路基施工技术法律规范》(JTG F10-2025);4)招、投标文件及施工合同;5)施工图纸及其它技术文件。三、 试验路段得目得及试验路段得选择 (1)、试验路段得目得为了指导本工程石方路基得施工作业,控制好工程施工质量与施工成本,根据合同及法律规范要求,填方路基施工前,选取一段长度不小于100m路基作为试验路段,进行路基填筑试验。通过试验来确定适宜得松铺厚度与相应得碾压遍数、最佳得机具配套与施工组织,确定合理得施工工艺与施工方法,优化人员、机具设备组合,从中选出最佳得施工方案,作为施工得依据,指导全线路基填筑施工。 (2)、试验路段选择我部根据实际情况,选取KO+670-KO+770作为路堤填筑试验路段;选取KO+780-KO+880作为路床填筑试验路段,路床试验完成后挖除。四、 试验准备(1)、测量1)导线点、水准点已加密、复测,测量成果符合设计与法律规范要求,并已上报审签完毕。2)现场施工放样已完毕,中、边线控制桩放样情况如下:测量中线后,采纳水准仪实测原地面高程,准确地按设计加宽50cm 定出坡脚桩。以 210m 为一个断面,用白灰画出路基边线。在路基外侧边缘 1～1、5m 处设置标桩,在试验路段填筑过程中用设置控制检测点。(2)、场外道路、临时便道及场地准备情况从施工 2 标石渣场地至我标段引道处修建得施工便道道路状况良好,完全可以满足材料、机械设备进出场及施工要求。施工场地已清理洁净。(3)、试验...
