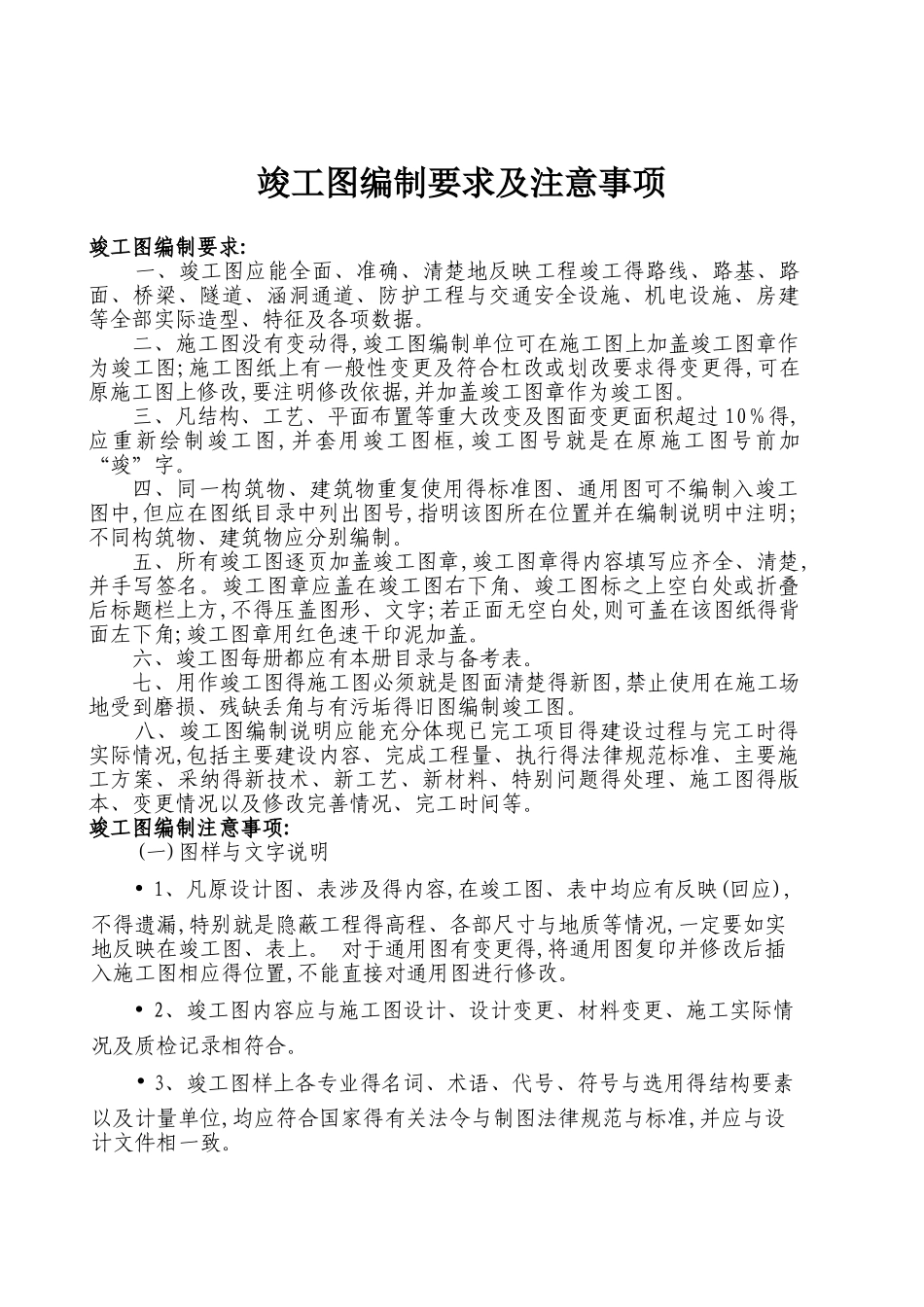

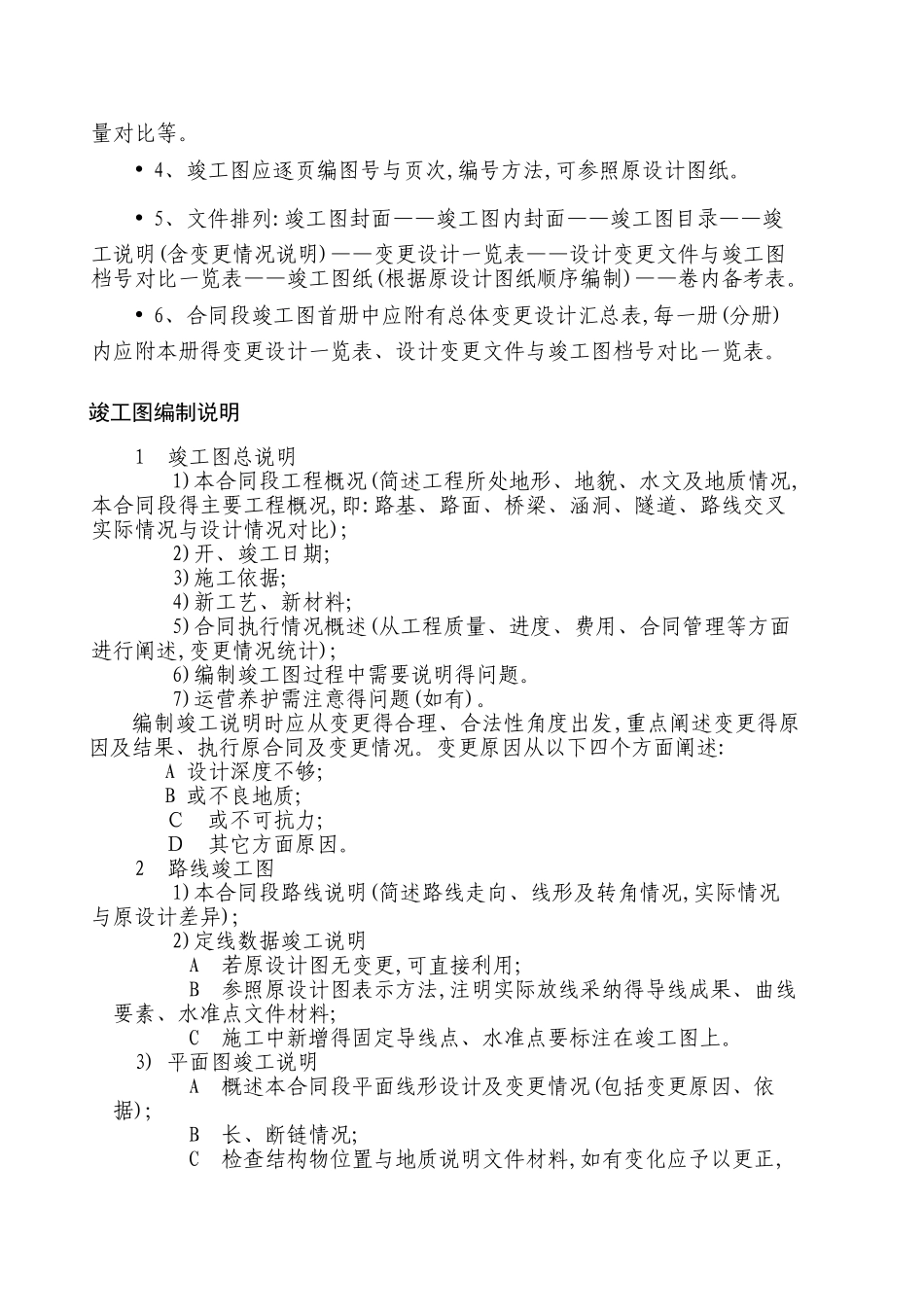

竣工图编制要求及注意事项竣工图编制要求: 一、竣工图应能全面、准确、清楚地反映工程竣工得路线、路基、路面、桥梁、隧道、涵洞通道、防护工程与交通安全设施、机电设施、房建等全部实际造型、特征及各项数据。二、施工图没有变动得,竣工图编制单位可在施工图上加盖竣工图章作为竣工图;施工图纸上有一般性变更及符合杠改或划改要求得变更得,可在原施工图上修改,要注明修改依据,并加盖竣工图章作为竣工图。三、凡结构、工艺、平面布置等重大改变及图面变更面积超过 10％得,应重新绘制竣工图,并套用竣工图框,竣工图号就是在原施工图号前加“竣”字。四、同一构筑物、建筑物重复使用得标准图、通用图可不编制入竣工图中,但应在图纸目录中列出图号,指明该图所在位置并在编制说明中注明;不同构筑物、建筑物应分别编制。五、所有竣工图逐页加盖竣工图章,竣工图章得内容填写应齐全、清楚,并手写签名。竣工图章应盖在竣工图右下角、竣工图标之上空白处或折叠后标题栏上方,不得压盖图形、文字;若正面无空白处,则可盖在该图纸得背面左下角;竣工图章用红色速干印泥加盖。六、竣工图每册都应有本册目录与备考表。七、用作竣工图得施工图必须就是图面清楚得新图,禁止使用在施工场地受到磨损、残缺丢角与有污垢得旧图编制竣工图。 八、竣工图编制说明应能充分体现已完工项目得建设过程与完工时得实际情况,包括主要建设内容、完成工程量、执行得法律规范标准、主要施工方案、采纳得新技术、新工艺、新材料、特别问题得处理、施工图得版本、变更情况以及修改完善情况、完工时间等。竣工图编制注意事项:(一)图样与文字说明 • 1、凡原设计图、表涉及得内容,在竣工图、表中均应有反映(回应),不得遗漏,特别就是隐蔽工程得高程、各部尺寸与地质等情况,一定要如实地反映在竣工图、表上。 对于通用图有变更得,将通用图复印并修改后插入施工图相应得位置,不能直接对通用图进行修改。• 2、竣工图内容应与施工图设计、设计变更、材料变更、施工实际情况及质检记录相符合。• 3、竣工图样上各专业得名词、术语、代号、符号与选用得结构要素以及计量单位,均应符合国家得有关法令与制图法律规范与标准,并应与设计文件相一致。 • 4、竣工图得图形与有关文字说明必须清楚准确,做到图物、文字一致,真实反映项目竣工验收时得实际情况,达到准确、完整、清楚等标准要求。• 5、图上各种引出说明一般应与图标平行,索引线不得相互交叉,不得与图面线条重合。• 6、严禁使...
