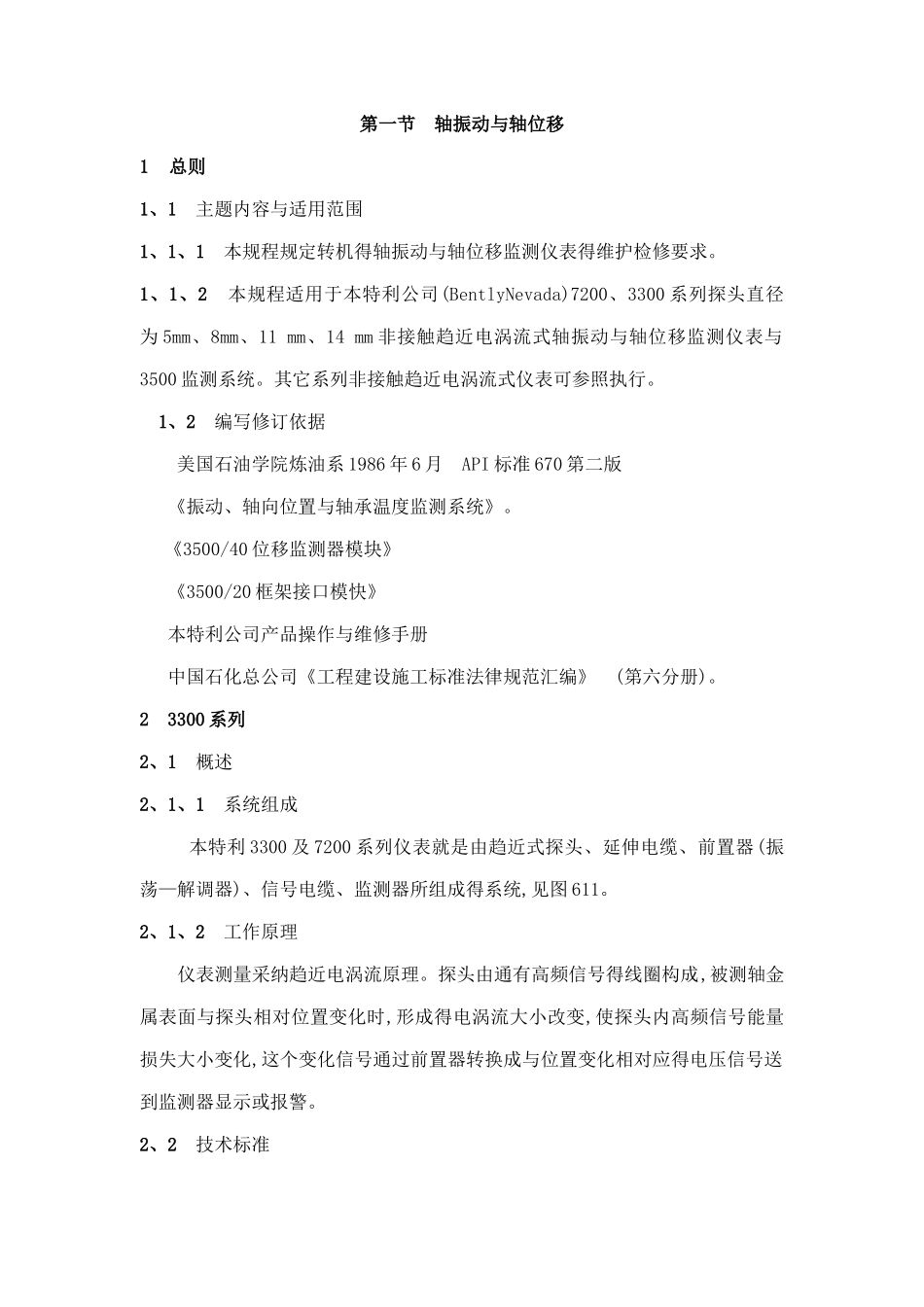

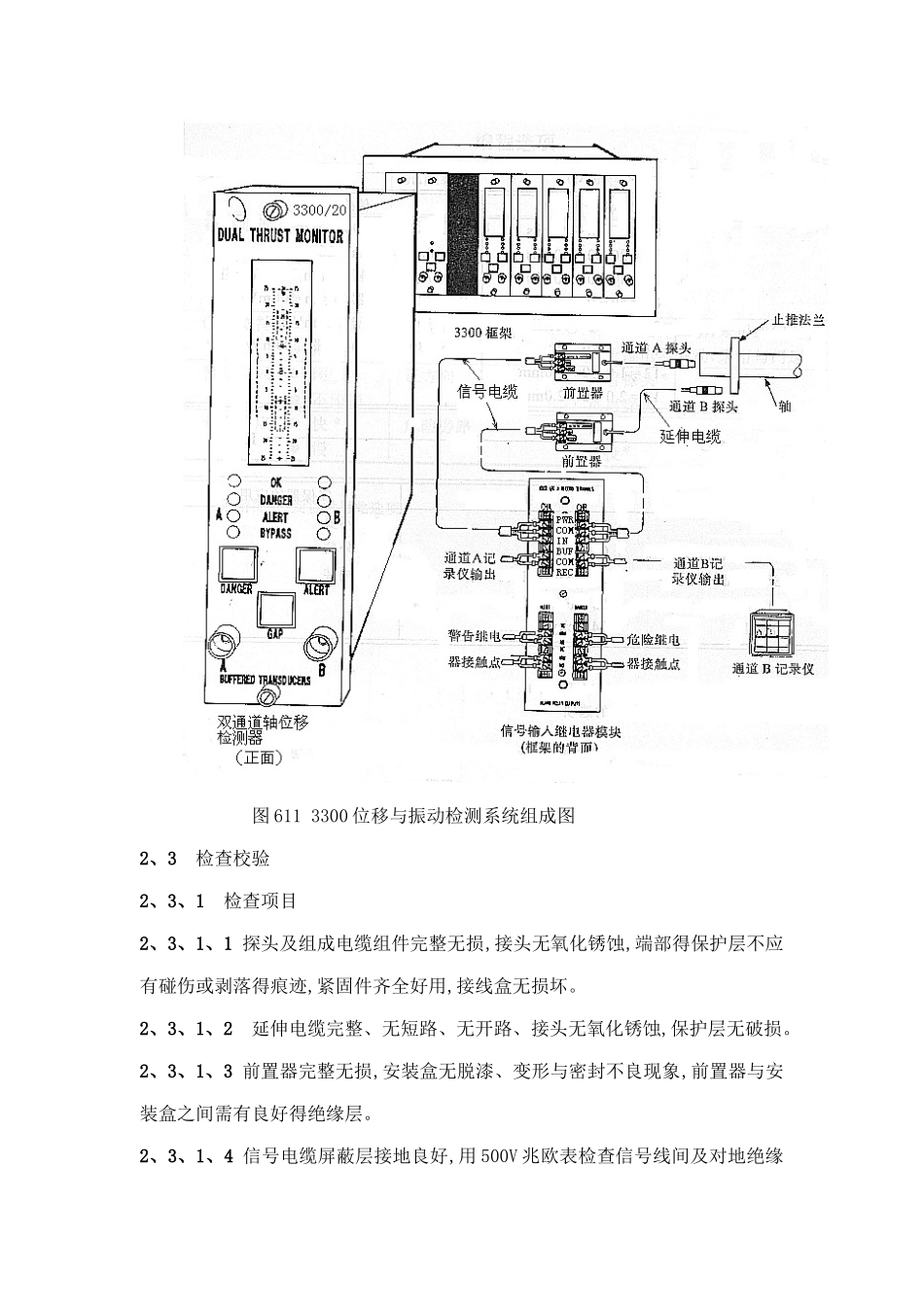

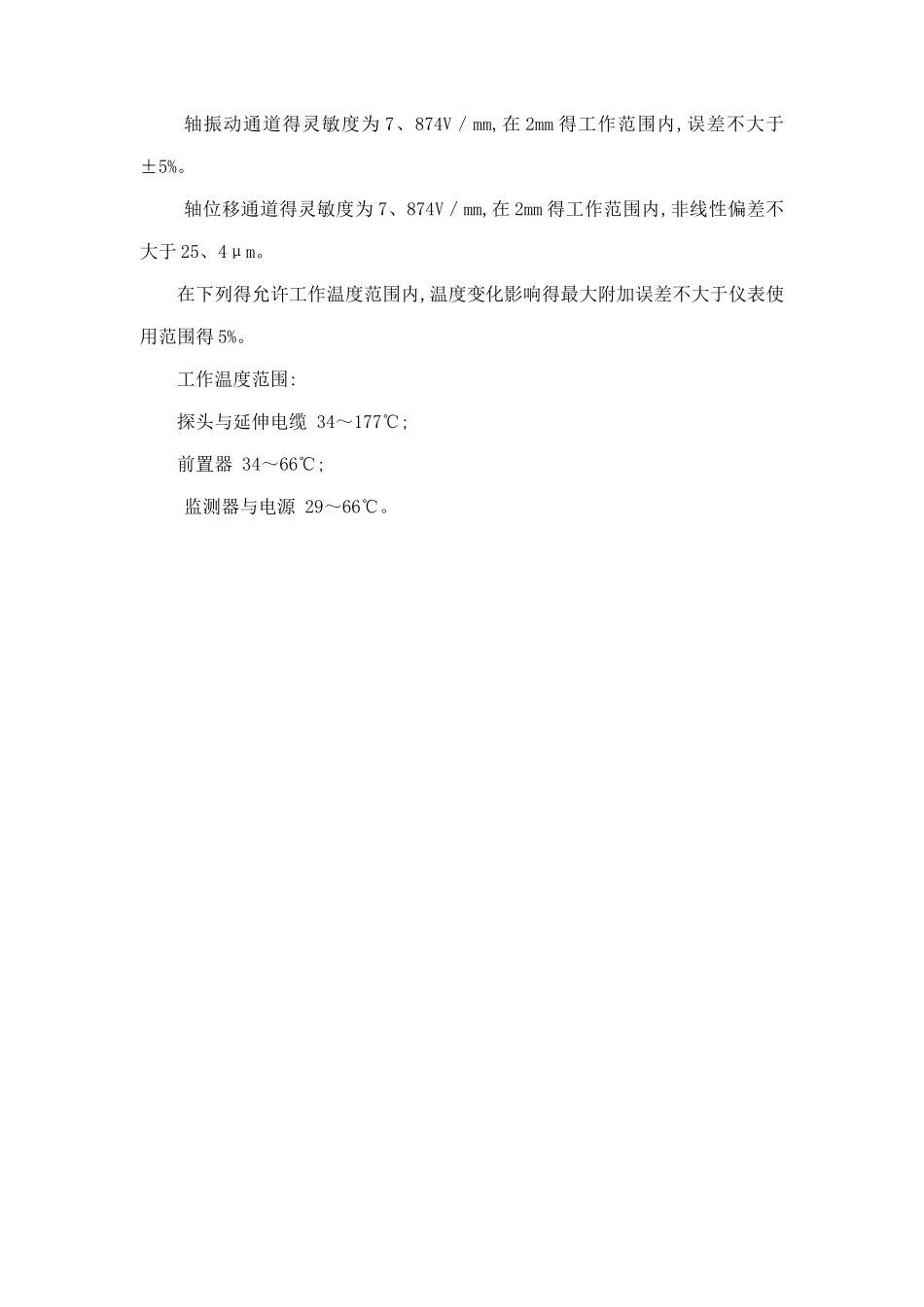

第一节 轴振动与轴位移1总则 1、1 主题内容与适用范围1、1、1 本规程规定转机得轴振动与轴位移监测仪表得维护检修要求。1、1、2 本规程适用于本特利公司(BentlyNevada)7200、3300 系列探头直径为 5mm、8mm、11 mm、14 mm 非接触趋近电涡流式轴振动与轴位移监测仪表与3500 监测系统。其它系列非接触趋近电涡流式仪表可参照执行。 1、2 编写修订依据 美国石油学院炼油系 1986 年 6 月 API 标准 670 第二版 《振动、轴向位置与轴承温度监测系统》。 《3500/40 位移监测器模块》《3500/20 框架接口模快》本特利公司产品操作与维修手册 中国石化总公司《工程建设施工标准法律规范汇编》 (第六分册)。2 3300 系列2、1 概述 2、1、1 系统组成 本特利 3300 及 7200 系列仪表就是由趋近式探头、延伸电缆、前置器(振荡—解调器)、信号电缆、监测器所组成得系统,见图 611。2、1、2 工作原理 仪表测量采纳趋近电涡流原理。探头由通有高频信号得线圈构成,被测轴金属表面与探头相对位置变化时,形成得电涡流大小改变,使探头内高频信号能量损失大小变化,这个变化信号通过前置器转换成与位置变化相对应得电压信号送到监测器显示或报警。2、2 技术标准轴振动通道得灵敏度为 7、874V／mm,在 2mm 得工作范围内,误差不大于±5%。轴位移通道得灵敏度为 7、874V／mm,在 2mm 得工作范围内,非线性偏差不大于 25、4μm。在下列得允许工作温度范围内,温度变化影响得最大附加误差不大于仪表使用范围得 5%。工作温度范围: 探头与延伸电缆 34～177℃; 前置器 34～66℃;监测器与电源 29～66℃。 图 611 3300 位移与振动检测系统组成图2、3 检查校验2、3、1 检查项目2、3、1、1 探头及组成电缆组件完整无损,接头无氧化锈蚀,端部得保护层不应有碰伤或剥落得痕迹,紧固件齐全好用,接线盒无损坏。2、3、1、2 延伸电缆完整、无短路、无开路、接头无氧化锈蚀,保护层无破损。2、3、1、3 前置器完整无损,安装盒无脱漆、变形与密封不良现象,前置器与安装盒之间需有良好得绝缘层。2、3、1、4 信号电缆屏蔽层接地良好,用 500V 兆欧表检查信号线间及对地绝缘电阻应大于 5 MΩ。并要求单点接地。2、3、1、5 监测器部件完好,其电源单元监测指示、报警、复位、试验功能正常、零位准确。2、3、2 校验用仪器 本特利公司得 TK32E 校验仪;4 位数字电压表; 24V 直流稳压电源; 函数发生器;2、3、3 传感器校验2、3、3、1...
