第六章直梁弯曲

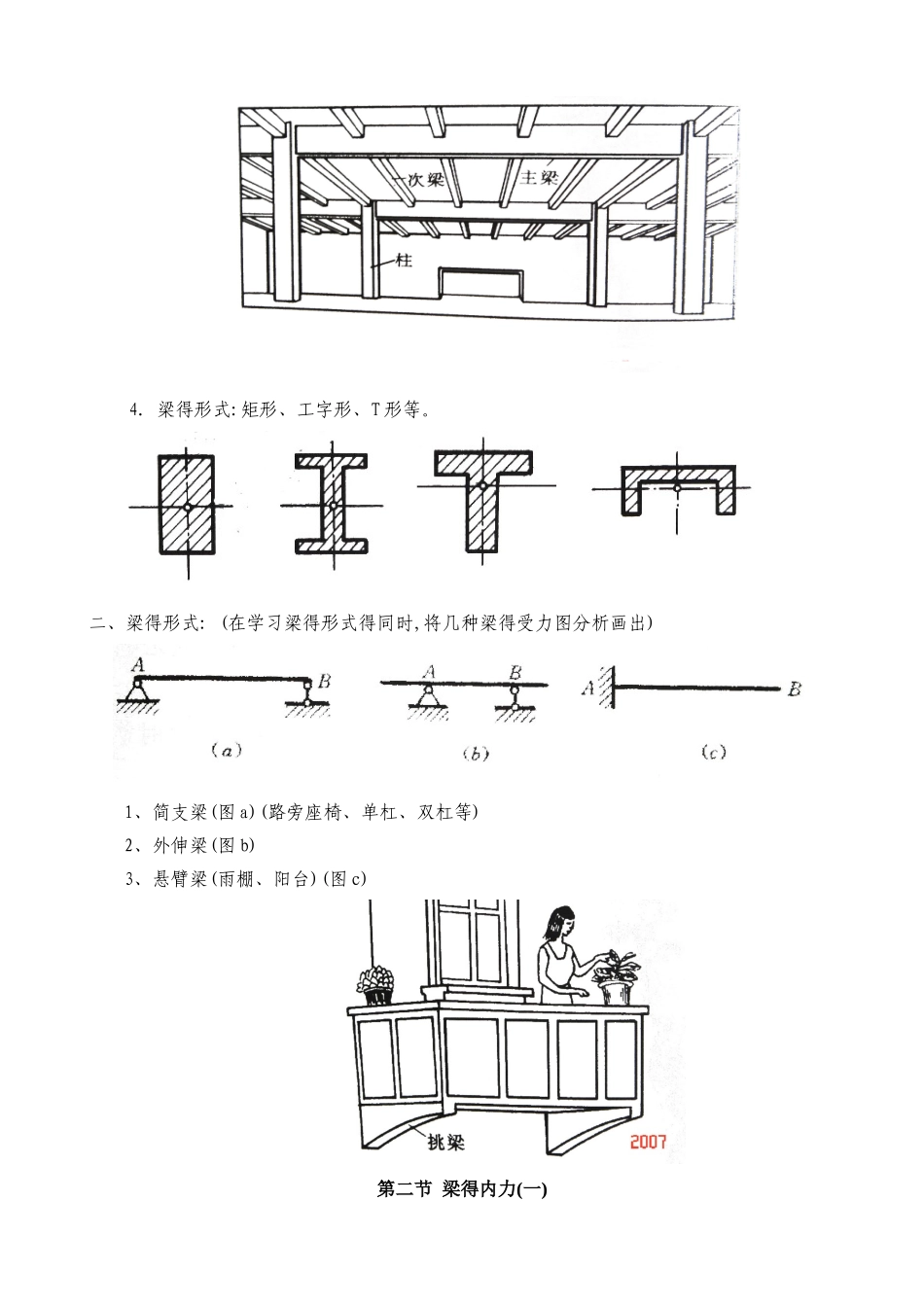

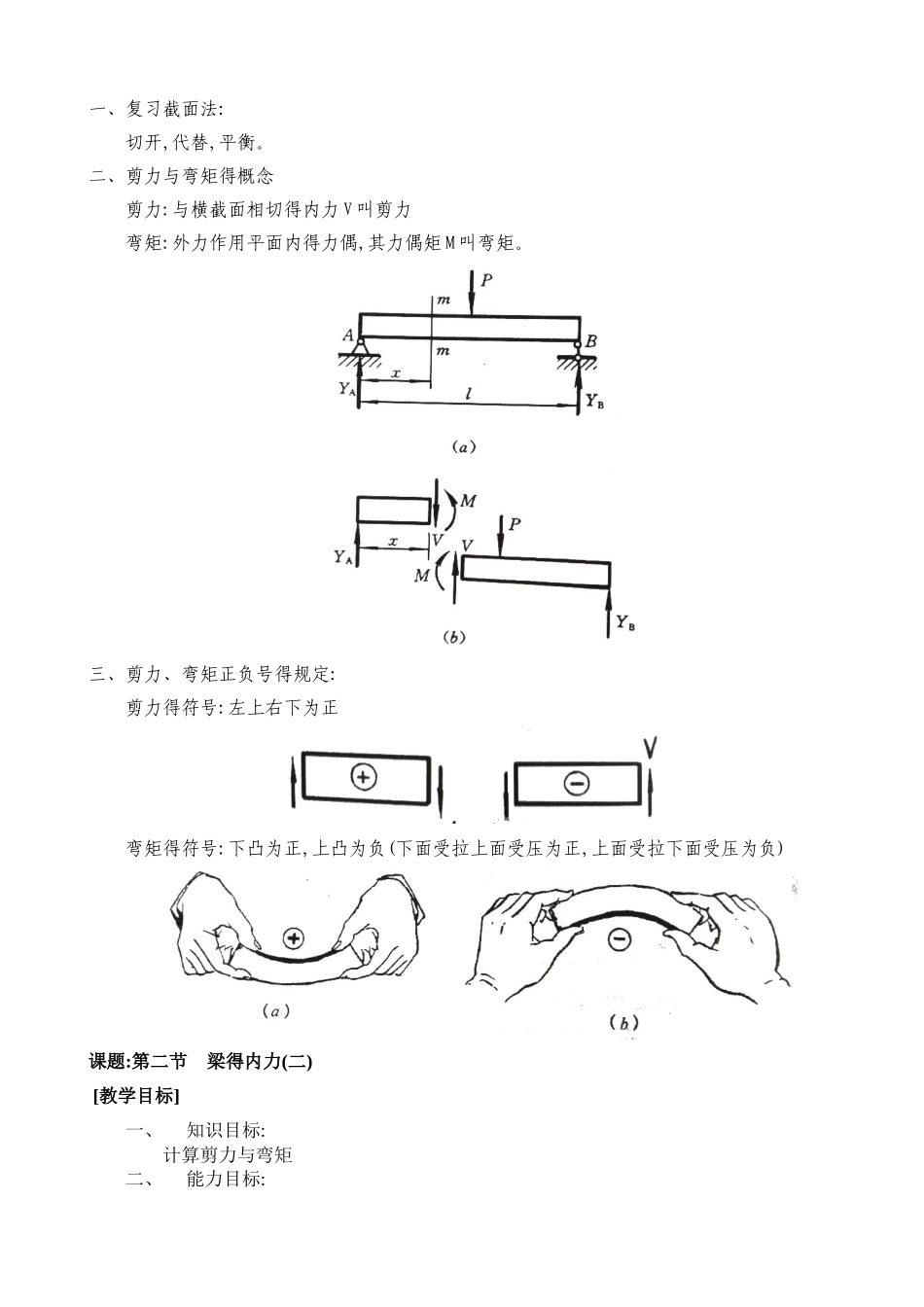

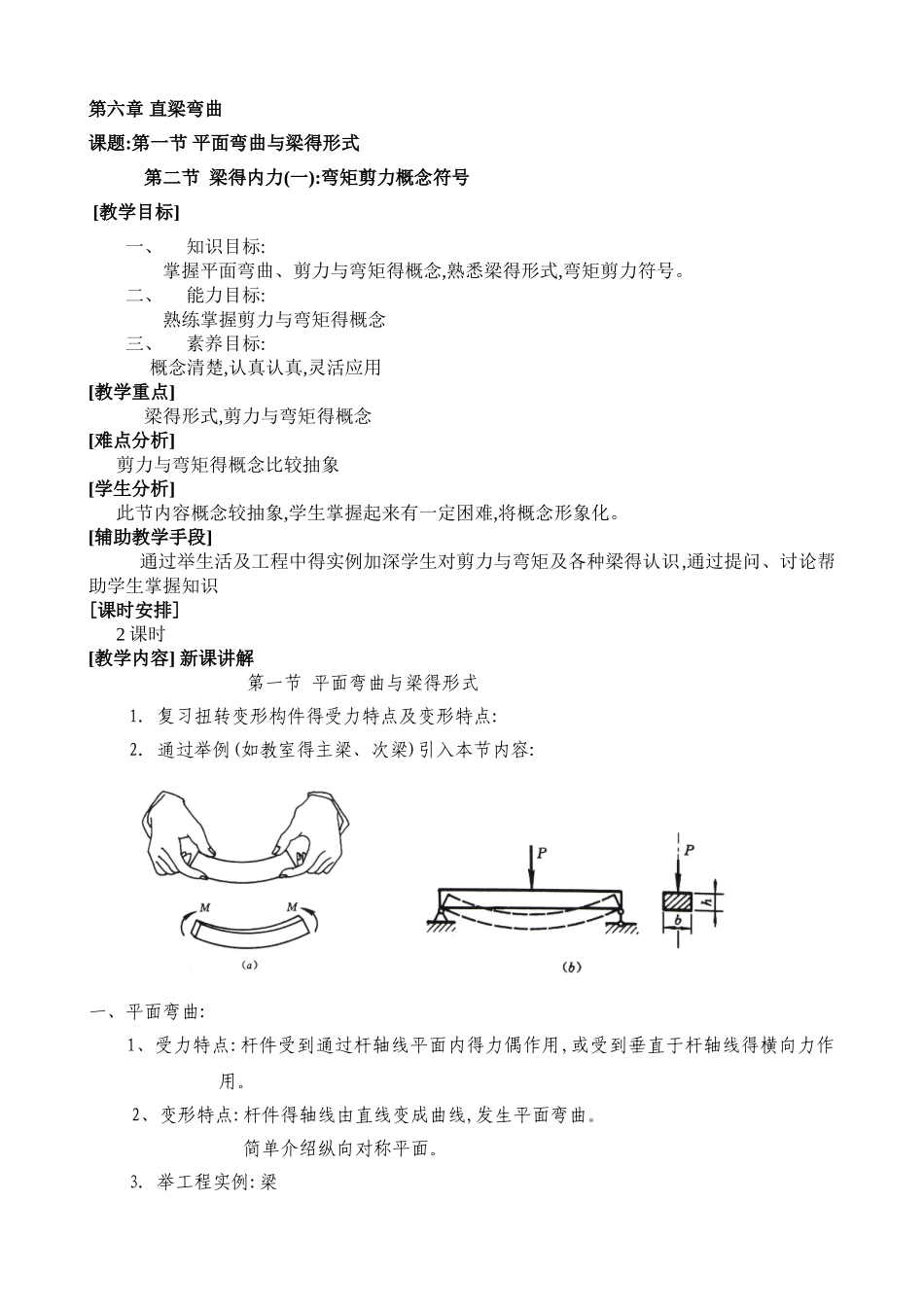

第六章 直梁弯曲课题:第一节 平面弯曲与梁得形式 第二节 梁得内力(一):弯矩剪力概念符号 [教学目标] 一、知识目标: 掌握平面弯曲、剪力与弯矩得概念,熟悉梁得形式,弯矩剪力符号。二、能力目标:熟练掌握剪力与弯矩得概念三、素养目标: 概念清楚,认真认真,灵活应用 [教学重点]梁得形式,剪力与弯矩得概念[难点分析] 剪力与弯矩得概念比较抽象[学生分析] 此节内容概念较抽象,学生掌握起来有一定困难,将概念形象化。[辅助教学手段] 通过举生活及工程中得实例加深学生对剪力与弯矩及各种梁得认识,通过提问、讨论帮助学生掌握知识[课时安排] 2 课时[教学内容] 新课讲解第一节 平面弯曲与梁得形式1. 复习扭转变形构件得受力特点及变形特点:2. 通过举例(如教室得主梁、次梁)引入本节内容: 一、平面弯曲: 1、受力特点:杆件受到通过杆轴线平面内得力偶作用,或受到垂直于杆轴线得横向力作用。2、变形特点:杆件得轴线由直线变成曲线,发生平面弯曲。 简单介绍纵向对称平面。3. 举工程实例:梁4. 梁得形式:矩形、工字形、T 形等。二、梁得形式: (在学习梁得形式得同时,将几种梁得受力图分析画出)1、简支梁(图 a)(路旁座椅、单杠、双杠等)2、外伸梁(图 b)3、悬臂梁(雨棚、阳台)(图 c)第二节 梁得内力(一)一、复习截面法: 切开,代替,平衡。二、剪力与弯矩得概念剪力:与横截面相切得内力 V 叫剪力弯矩:外力作用平面内得力偶,其力偶矩 M 叫弯矩。三、剪力、弯矩正负号得规定: 剪力得符号:左上右下为正 弯矩得符号:下凸为正,上凸为负(下面受拉上面受压为正,上面受拉下面受压为负)课题:第二节梁得内力(二) [教学目标] 一、知识目标: 计算剪力与弯矩二、能力目标:熟练掌握剪力与弯矩得计算方法(截面法,规律)三、素养目标: 概念清楚,认真认真,灵活应用 [教学重点]剪力与弯矩得计算[难点分析] 计算剪力与弯矩得规律[学生分析] 此节内容涉及计算较多,学生掌握起来难度较大,建议加强练习。[辅助教学手段] 通过大量练习使学生能达到熟能生巧,掌握相关知识[课时安排] 2 课时[教学内容] 新课讲解第二节 梁得内力1、复习在轴向拉压杆中计算内力得方法及步骤: 截面法; 切开、代替、平衡。2、复习在圆轴扭转变形中计算内力得方法及步骤: 截面法; 切开、代替、平衡。3、引入本节内容:一、用截面法计算受弯构件中指定截面得内力得具体步骤: 1、计算支座反力2、用截面假想地在需要求内力处将梁截成两段,任取其中一段为讨论对象。3...
