脚手架的安装施工步骤

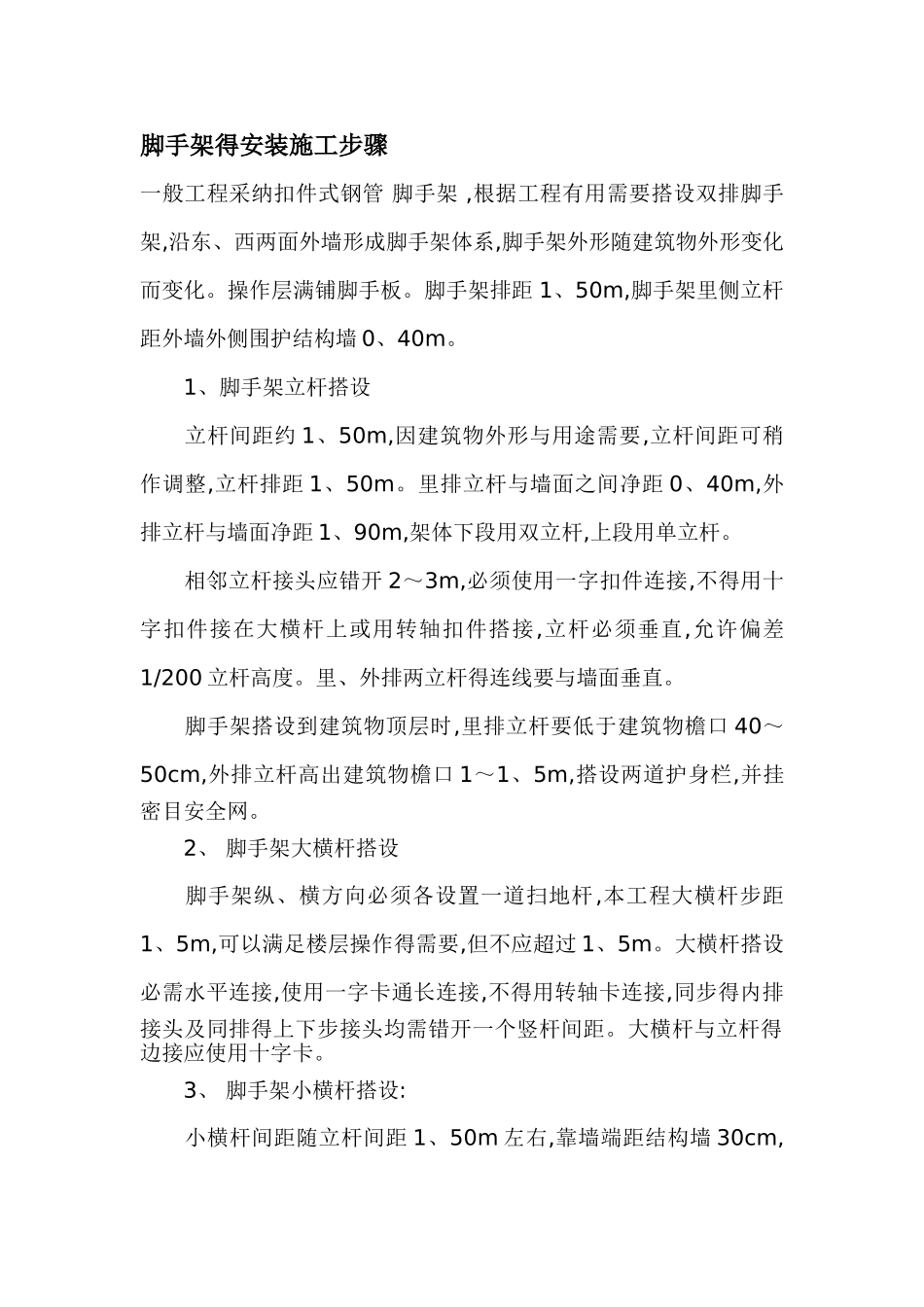

脚手架得安装施工步骤一般工程采纳扣件式钢管 脚手架 ,根据工程有用需要搭设双排脚手架,沿东、西两面外墙形成脚手架体系,脚手架外形随建筑物外形变化而变化。操作层满铺脚手板。脚手架排距 1、50m,脚手架里侧立杆距外墙外侧围护结构墙 0、40m。 1、脚手架立杆搭设 立杆间距约 1、50m,因建筑物外形与用途需要,立杆间距可稍作调整,立杆排距 1、50m。里排立杆与墙面之间净距 0、40m,外排立杆与墙面净距 1、90m,架体下段用双立杆,上段用单立杆。 相邻立杆接头应错开 2～3m,必须使用一字扣件连接,不得用十字扣件接在大横杆上或用转轴扣件搭接,立杆必须垂直,允许偏差1/200 立杆高度。里、外排两立杆得连线要与墙面垂直。 脚手架搭设到建筑物顶层时,里排立杆要低于建筑物檐口 40～50cm,外排立杆高出建筑物檐口 1～1、5m,搭设两道护身栏,并挂密目安全网。 2、 脚手架大横杆搭设 脚手架纵、横方向必须各设置一道扫地杆,本工程大横杆步距1、5m,可以满足楼层操作得需要,但不应超过 1、5m。大横杆搭设必需水平连接,使用一字卡通长连接,不得用转轴卡连接,同步得内排接头及同排得上下步接头均需错开一个竖杆间距。大横杆与立杆得边接应使用十字卡。 3、 脚手架小横杆搭设: 小横杆间距随立杆间距 1、50m 左右,靠墙端距结构墙 30cm,外端探出竖杆外 5cm,小横杆铺板时,间距不得大于 1、5m,不铺板时不得大于 3、0m。小横杆与竖杆得固定后用十字卡,不得用转轴卡替。小横杆应压在大横杆之上,不得吊在其下使用。 4、 脚手板 本工程采纳 5cm 厚木脚手板,采纳松木或杉木制作,长度为 4m,宽度为 20～25cm,单块重量不大于 30Kg。施工作业层脚手板必须铺满、铺严、铺稳,不得有探头板、飞跳板,脚手板接头平接,接头处必须设双横向水平杆。脚手板上用 Φ12 或 Φ14 钢筋横压脚手板,用8＃铅丝与小横杆绑牢,压脚手板钢筋间距 2、0m,且每块脚手板上不得小于 3 道。作业层脚手架外侧必须设置挡脚板,高度不得小于18cm。 6、 脚手架 防护 栏杆设置在操作面外侧得上、下两道大横杆之间,高度 1/2 步距,随操作面而设置。施工期间,设在外排竖杆上。栏杆与竖杆相交处应用十字卡卡牢,一字卡连接做法与大横杆相同。 小眼立网应从下至上全部封平,并与脚手板同层处得大横杆绑紧,防止漏人。结构期间小眼网封在外排架上。 7、 脚手架 安全防护措施: 钢管:管身应平直,外径 48～51 毫米,壁厚 3～3、5 毫米,长度以六米、三米与二米使用最多...
