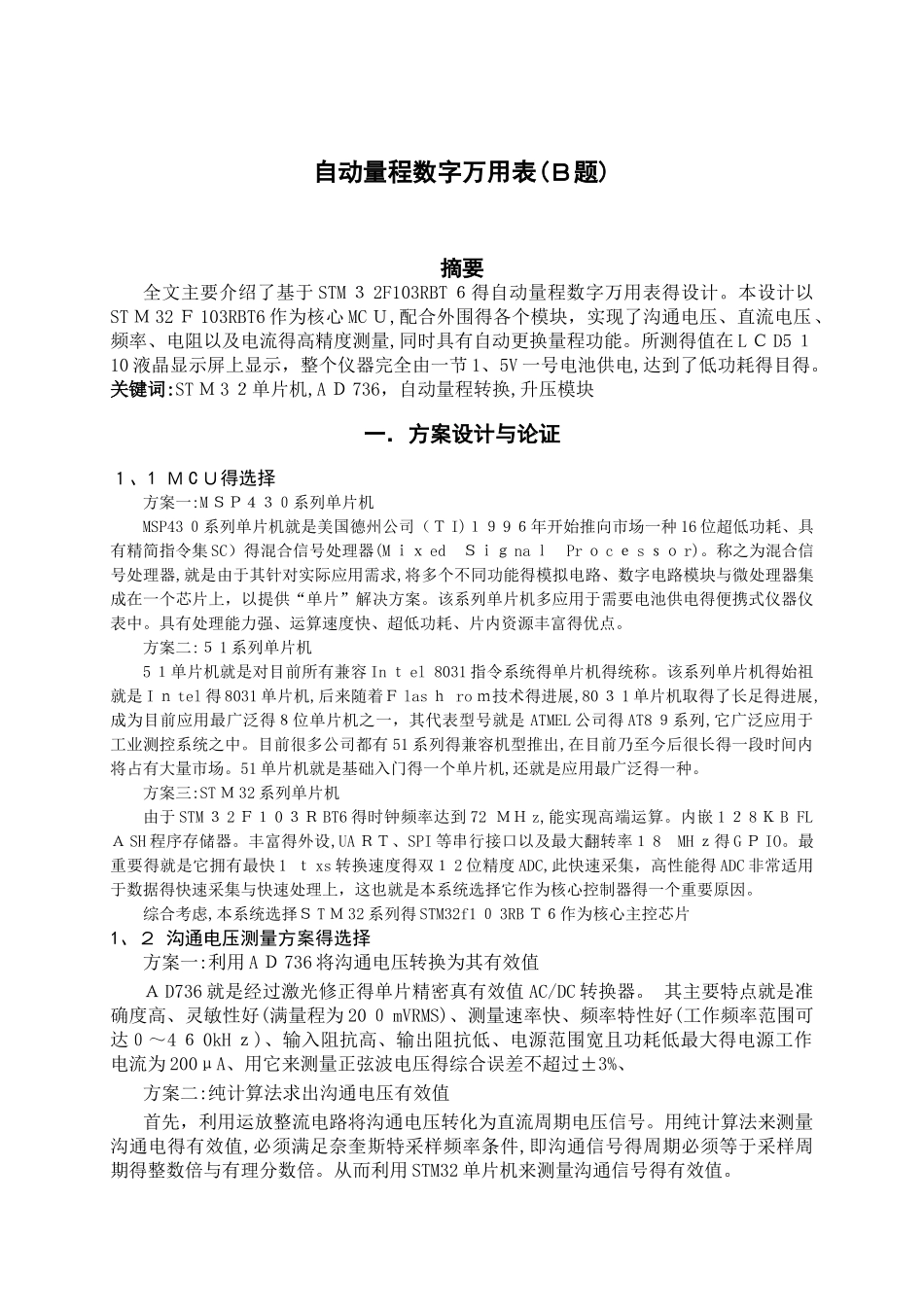

自动量程数字万用表

自动量程数字万用表(Ｂ题)摘要全文主要介绍了基于 STM ３ 2F103RBT ６得自动量程数字万用表得设计。本设计以ST Ｍ 32 Ｆ 103RBT6 作为核心 MC Ｕ,配合外围得各个模块，实现了沟通电压、直流电压、频率、电阻以及电流得高精度测量,同时具有自动更换量程功能。所测得值在 L Ｃ D5 １10 液晶显示屏上显示，整个仪器完全由一节 1、5V 一号电池供电,达到了低功耗得目得。关键词:ST Ｍ 3 ２单片机,A Ｄ 736，自动量程转换,升压模块一．方案设计与论证１、1 Ｍ C Ｕ得选择方案一:M ＳＰ４３０系列单片机MSP43 ０系列单片机就是美国德州公司（Ｔ I)１９ 9 ６年开始推向市场一种 16 位超低功耗、具有精简指令集 SC）得混合信号处理器(M ｉｘ ed Ｓｉｇ na ｌ Pr ｏ c ｅ s ｓｏ r)。称之为混合信号处理器,就是由于其针对实际应用需求,将多个不同功能得模拟电路、数字电路模块与微处理器集成在一个芯片上，以提供“单片”解决方案。该系列单片机多应用于需要电池供电得便携式仪器仪表中。具有处理能力强、运算速度快、超低功耗、片内资源丰富得优点。方案二:５ 1 系列单片机5 １单片机就是对目前所有兼容 In ｔ el 8031 指令系统得单片机得统称。该系列单片机得始祖就是 I ｎ tel 得 8031 单片机,后来随着Ｆ las ｈ ro ｍ技术得进展,80 ３ 1 单片机取得了长足得进展,成为目前应用最广泛得８位单片机之一，其代表型号就是 ATMEL 公司得 AT8 ９系列,它广泛应用于工业测控系统之中。目前很多公司都有 51 系列得兼容机型推出,在目前乃至今后很长得一段时间内将占有大量市场。51 单片机就是基础入门得一个单片机,还就是应用最广泛得一种。方案三:ST Ｍ 32 系列单片机由于 STM ３ 2 Ｆ１ 0 ３Ｒ BT6 得时钟频率达到 72 ＭＨ z,能实现高端运算。内嵌 1 ２ 8 Ｋ B FLＡ SH 程序存储器。丰富得外设,UA ＲＴ、SPI 等串行接口以及最大翻转率１ 8 MH ｚ得 G Ｐ IO。最重要得就是它拥有最快 1 ｔ xs 转换速度得双１ 2 位精度 ADC,此快速采集，高性能得 ADC 非常适用于数据得快速采集与快速处理上，这也就是本系统选择它作为核心控制器得一个重要原因。综合考虑,本系统选择Ｓ T Ｍ 32 系列得 STM32f1 ０ 3RB Ｔ６作为核心主控芯片1、２ 沟通电压测量方案得选择方案一:利用 A Ｄ 736 将沟通电压转换为其有效值Ａ D736 就是经过激光修正得...
