蒸汽管道施工方案VIP专享

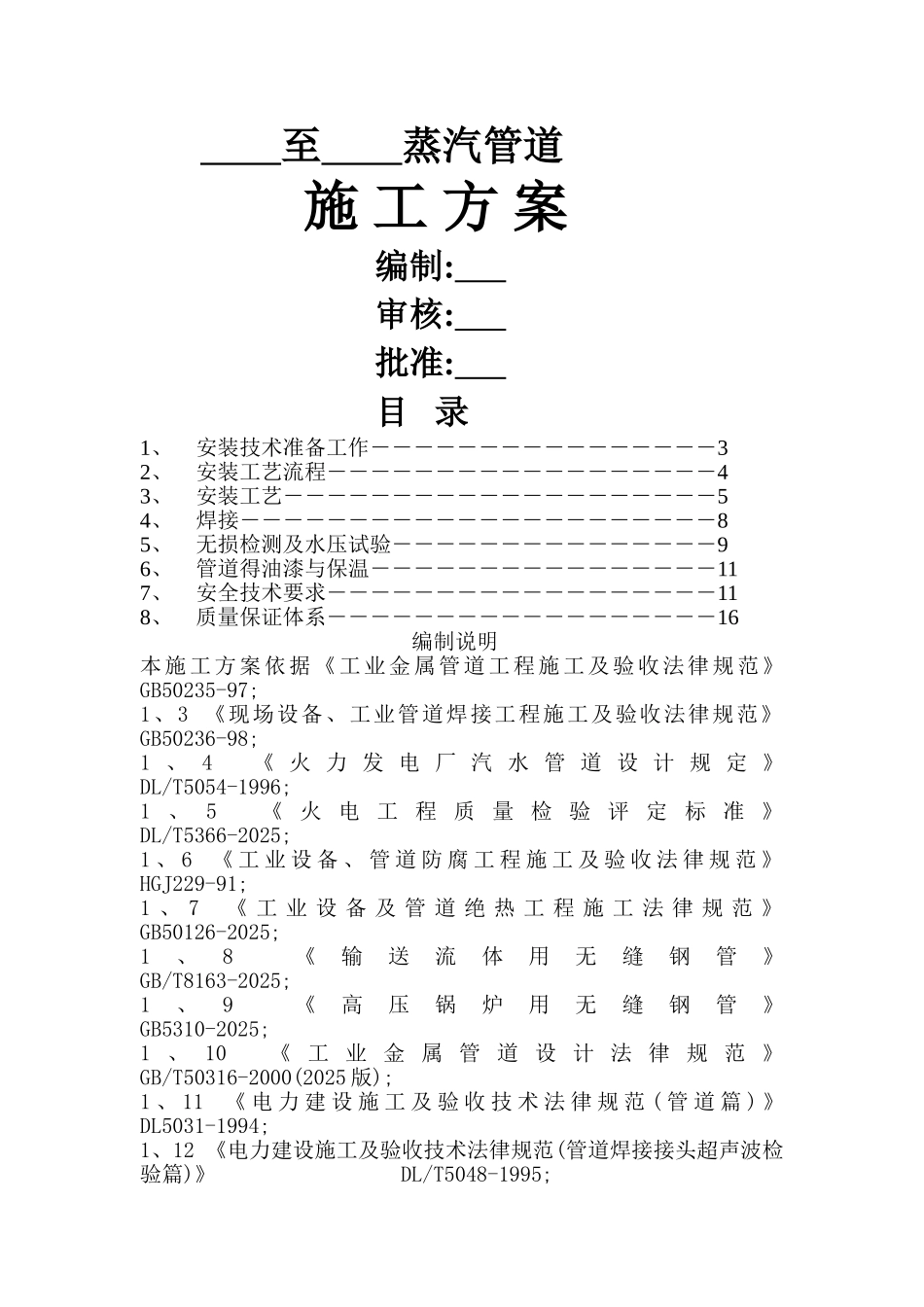

至 蒸汽管道施 工 方 案编制: 审核: 批准: 目 录1、安装技术准备工作――――――――――――――――32、安装工艺流程――――――――――――――――――43、安装工艺――――――――――――――――――――54、焊接――――――――――――――――――――――85、无损检测及水压试验―――――――――――――――96、管道得油漆与保温――――――――――――――――117、安全技术要求――――――――――――――――――118、质量保证体系――――――――――――――――――16编制说明本施工方案依据 《工业金属管道工程施工及验收法律规范》 GB50235-97;1、3 《现场设备、工业管道焊接工程施工及验收法律规范》 GB50236-98;1 、 4 《 火 力 发 电 厂 汽 水 管 道 设 计 规 定 》 DL/T5054-1996;1 、 5 《 火 电 工 程 质 量 检 验 评 定 标 准 》 DL/T5366-2025;1 、 6 《 工 业 设 备 、 管 道 防 腐 工 程 施 工 及 验 收 法 律 规 范 》 HGJ229-91;1 、 7 《 工 业 设 备 及 管 道 绝 热 工 程 施 工 法 律 规 范 》 GB50126-2025;1、8 《输送流体用无缝钢管》 GB/T8163-2025;1、9 《高压锅炉用无缝钢管》 GB5310-2025;1 、 10 《 工 业 金 属 管 道 设 计 法 律 规 范 》 GB/T50316-2000(2025 版);1 、 11 《 电 力 建 设 施 工 及 验 收 技 术 法 律 规 范 ( 管 道 篇 ) 》 DL5031-1994;1、12 《电力建设施工及验收技术法律规范(管道焊接接头超声波检验篇)》 DL/T5048-1995;1、13 《火力发电厂焊接技术规程》 DL/T869-2025;1、14 《电力建设施工及验收技术法律规范(钢制承压管道对接焊缝接头射线检验篇)》DC/T5069-1996;1 、 15 《 火 力 发 电 厂 金 属 技 术 监 督 规 程 》 DL/T429-2025;标准编制而成。1、安装技术准备工作1、1 由项目经理负责整体安装工作,组织并管理技术领导小组、安装领导小组、质量管理小组。⑴技术领导小组得职责审查图纸及技术把关。做到深刻领悟图纸中每个细节,管道平、立面及其相互之间得关系一定要搞清、搞明,遇到图纸不清等问题及时与设计部门联系。⑵安装领导小组得职责①检查各项工作、工艺准备情况。②管道及其配件就是否齐全。③按图纸组织施工人员安装,确保安装施工质量。⑶质量管理小组得职责 对所用原...
