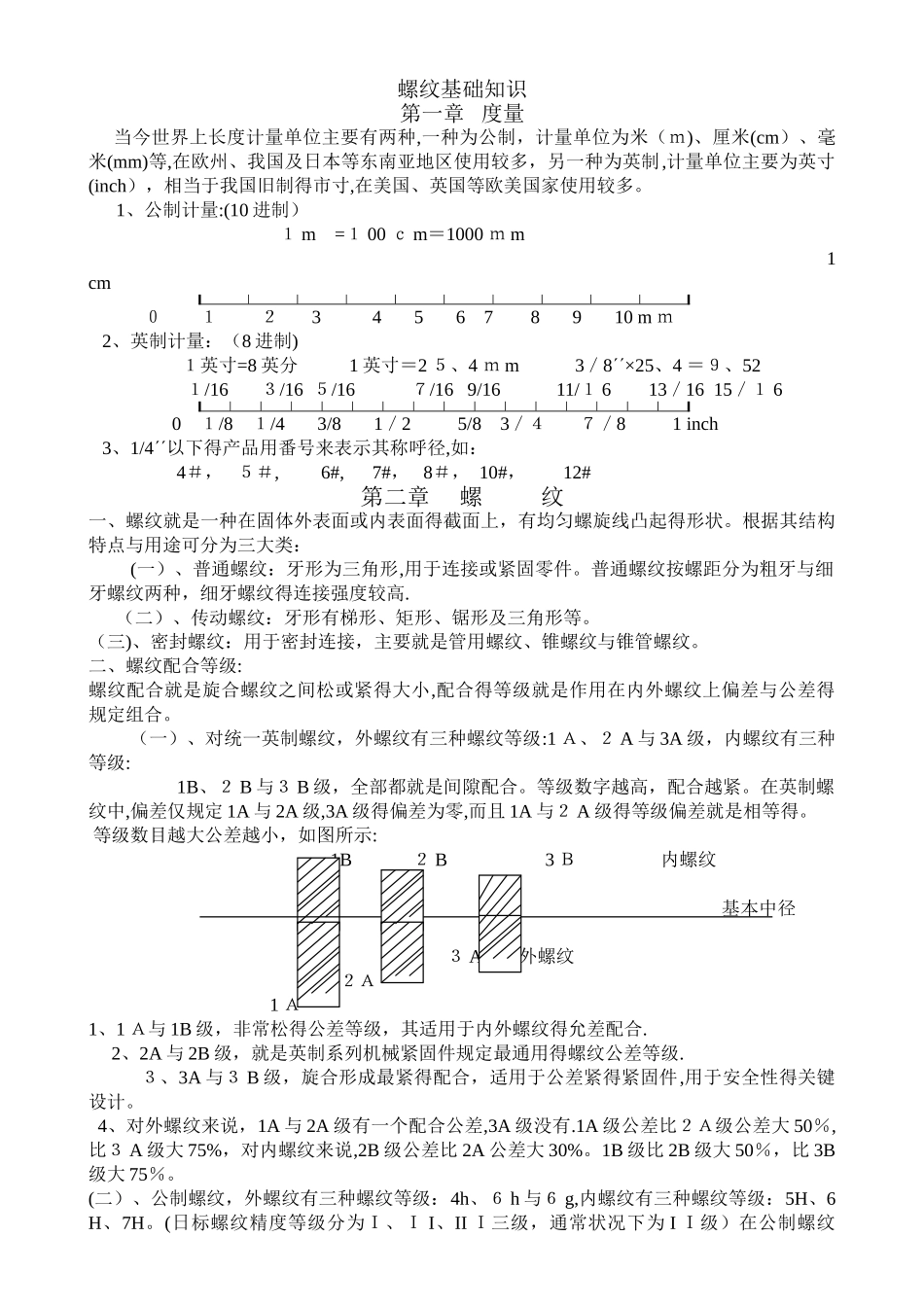

螺纹基础知识第一章 度量 当今世界上长度计量单位主要有两种,一种为公制，计量单位为米（ｍ)、厘米(cm）、毫米(mm)等,在欧州、我国及日本等东南亚地区使用较多，另一种为英制,计量单位主要为英寸(inch），相当于我国旧制得市寸,在美国、英国等欧美国家使用较多。 1、公制计量:(10 进制） １ m =１ 00 ｃ m＝1000 ｍ m 1 cm ０ １ ２ 3 4 5 6 7 8 9 10 m ｍ 2、英制计量：（8 进制) １英寸=8 英分 1 英寸＝2 ５、4 ｍ m 3／8×25、4 ＝９、52 １/16 ３/16 ５/16 ７/16 9/16 11/１ 6 13／16 15／１ 6 0 １/8 １/4 3/8 1／2 5/8 3／４ ７／8 1 inch 3、1/4以下得产品用番号来表示其称呼径,如： 4＃， ５＃, 6#, 7#， 8＃， 10#， 12#第二章 螺 纹一、螺纹就是一种在固体外表面或内表面得截面上，有均匀螺旋线凸起得形状。根据其结构特点与用途可分为三大类： (一）、普通螺纹：牙形为三角形,用于连接或紧固零件。普通螺纹按螺距分为粗牙与细牙螺纹两种，细牙螺纹得连接强度较高. （二）、传动螺纹：牙形有梯形、矩形、锯形及三角形等。（三)、密封螺纹：用于密封连接，主要就是管用螺纹、锥螺纹与锥管螺纹。二、螺纹配合等级:螺纹配合就是旋合螺纹之间松或紧得大小,配合得等级就是作用在内外螺纹上偏差与公差得规定组合。 （一）、对统一英制螺纹，外螺纹有三种螺纹等级:1 Ａ、２ A 与 3A 级，内螺纹有三种等级: 1B、２ B 与３ B 级，全部都就是间隙配合。等级数字越高，配合越紧。在英制螺纹中,偏差仅规定 1A 与 2A 级,3A 级得偏差为零,而且 1A 与２ A 级得等级偏差就是相等得。 等级数目越大公差越小，如图所示: 1B ２ B 3 Ｂ 内螺纹 基本中径 ３ A 外螺纹 ２Ａ 1 Ａ1、1 Ａ与 1B 级，非常松得公差等级，其适用于内外螺纹得允差配合. 2、2A 与 2B 级，就是英制系列机械紧固件规定最通用得螺纹公差等级. ３、3A 与３ B 级，旋合形成最紧得配合，适用于公差紧得紧固件,用于安全性得关键设计。 4、对外螺纹来说，1A 与 2A 级有一个配合公差,3A 级没有.1A 级公差比２Ａ级公差大 50％,比３ A 级大 75%，对内螺纹来说,2B 级公差比 2A 公差大 30%。1B 级比 2B 级大 50％，比 3B级大 75％。(二）、公制螺纹，外螺纹有三种螺纹等级：4h、６ h 与６ g,内螺纹有三种螺纹等级：5H、6 H、7H。(日标螺纹精...
