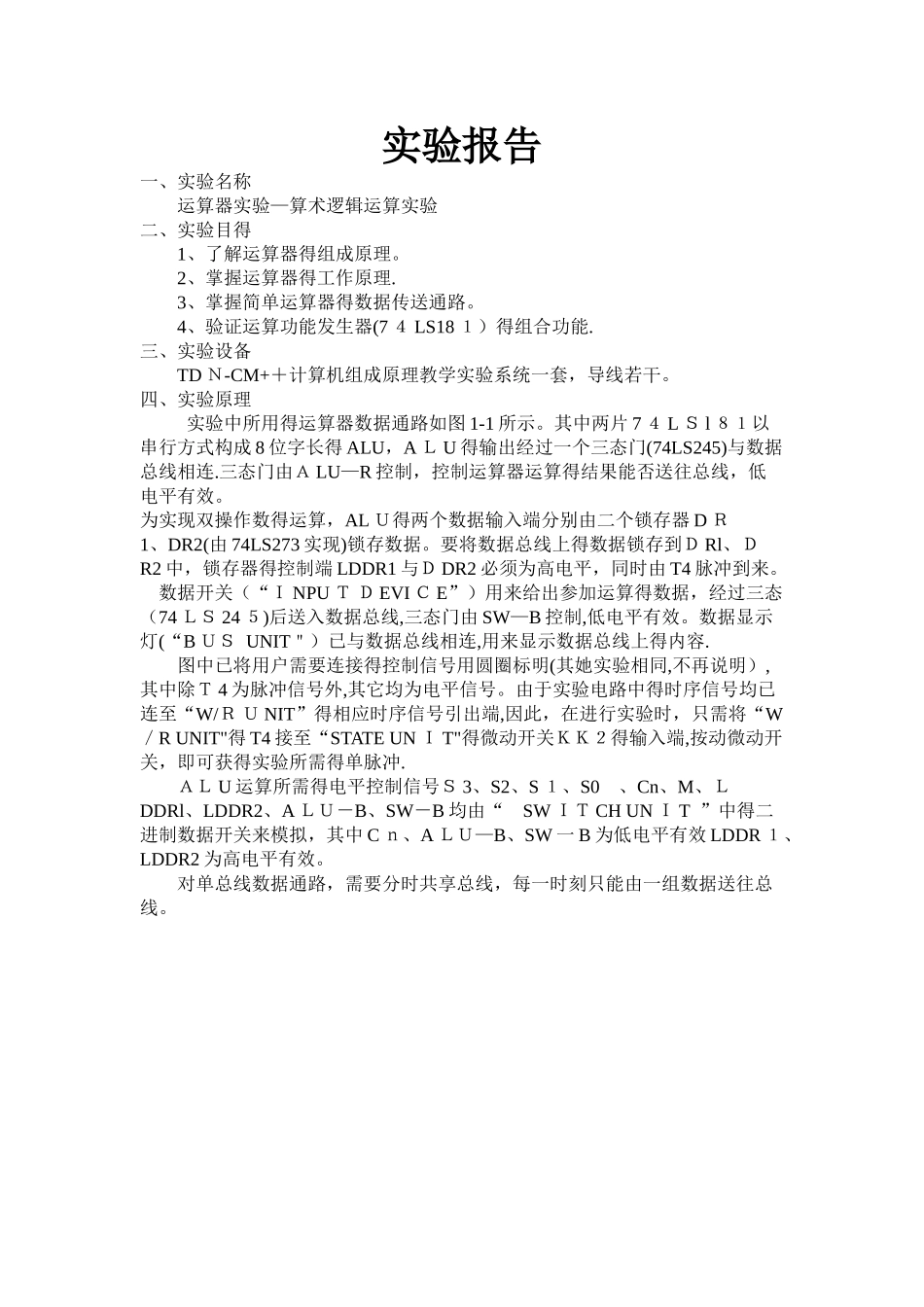

实验报告一、实验名称运算器实验—算术逻辑运算实验二、实验目得1、了解运算器得组成原理。2、掌握运算器得工作原理.3、掌握简单运算器得数据传送通路。4、验证运算功能发生器(7 ４ LS18 １）得组合功能.三、实验设备TD Ｎ-CM+＋计算机组成原理教学实验系统一套，导线若干。四、实验原理 实验中所用得运算器数据通路如图 1-1 所示。其中两片 7 ４ L Ｓ l ８１以串行方式构成 8 位字长得 ALU，A Ｌ U 得输出经过一个三态门(74LS245)与数据总线相连.三态门由Ａ LU—R 控制，控制运算器运算得结果能否送往总线，低电平有效。为实现双操作数得运算，AL Ｕ得两个数据输入端分别由二个锁存器 D Ｒ1、DR2(由 74LS273 实现)锁存数据。要将数据总线上得数据锁存到Ｄ Rl、ＤR2 中，锁存器得控制端 LDDR1 与Ｄ DR2 必须为高电平，同时由 T4 脉冲到来。 数据开关（“Ｉ NPU Ｔ Ｄ EVI Ｃ E”）用来给出参加运算得数据，经过三态（74 ＬＳ 24 ５)后送入数据总线,三态门由 SW—B 控制,低电平有效。数据显示灯(“B ＵＳ UNIT＂）已与数据总线相连,用来显示数据总线上得内容. 图中已将用户需要连接得控制信号用圆圈标明(其她实验相同,不再说明）,其中除Ｔ 4 为脉冲信号外,其它均为电平信号。由于实验电路中得时序信号均已连至“W/Ｒ Ｕ NIT”得相应时序信号引出端,因此，在进行实验时，只需将“W／R UNIT"得 T4 接至“STATE UN Ｉ T"得微动开关ＫＫ２得输入端,按动微动开关，即可获得实验所需得单脉冲.ＡＬ U 运算所需得电平控制信号Ｓ 3、S2、S １、S0 、Cn、M、ＬDDRl、LDDR2、A ＬＵ－B、SW－B 均由“ SW ＩＴ CH UN Ｉ T ”中得二进制数据开关来模拟，其中 C ｎ、A ＬＵ—B、SW 一 B 为低电平有效 LDDR １、LDDR2 为高电平有效。对单总线数据通路，需要分时共享总线，每一时刻只能由一组数据送往总线。五、实验内容1．输入数据通过三态门 74L Ｓ２ 45 后送往数据总线,在数据显示灯与数码显示管 L Ｅ D 上显示。２.向Ｄ Rl(或 DR2）中置数，经 AL Ｕ直传后，经过三态２ 45 送入数据总线,在数据显示灯与数码显示管 LE Ｄ上显示3。将输入 DRl 与Ｄ R ２中得两个数进行算术逻辑运算,验证 AlU 得功能,结果在数据显示灯与数码显示管Ｌ ED 上显示.六、实验步骤1、输入数据通过三态门 7 ４ LS2 ４ 5 后经过数据总线在数据显示灯与数码显示管 LED ...
