论机械工程系毕业设计图纸CAD规范

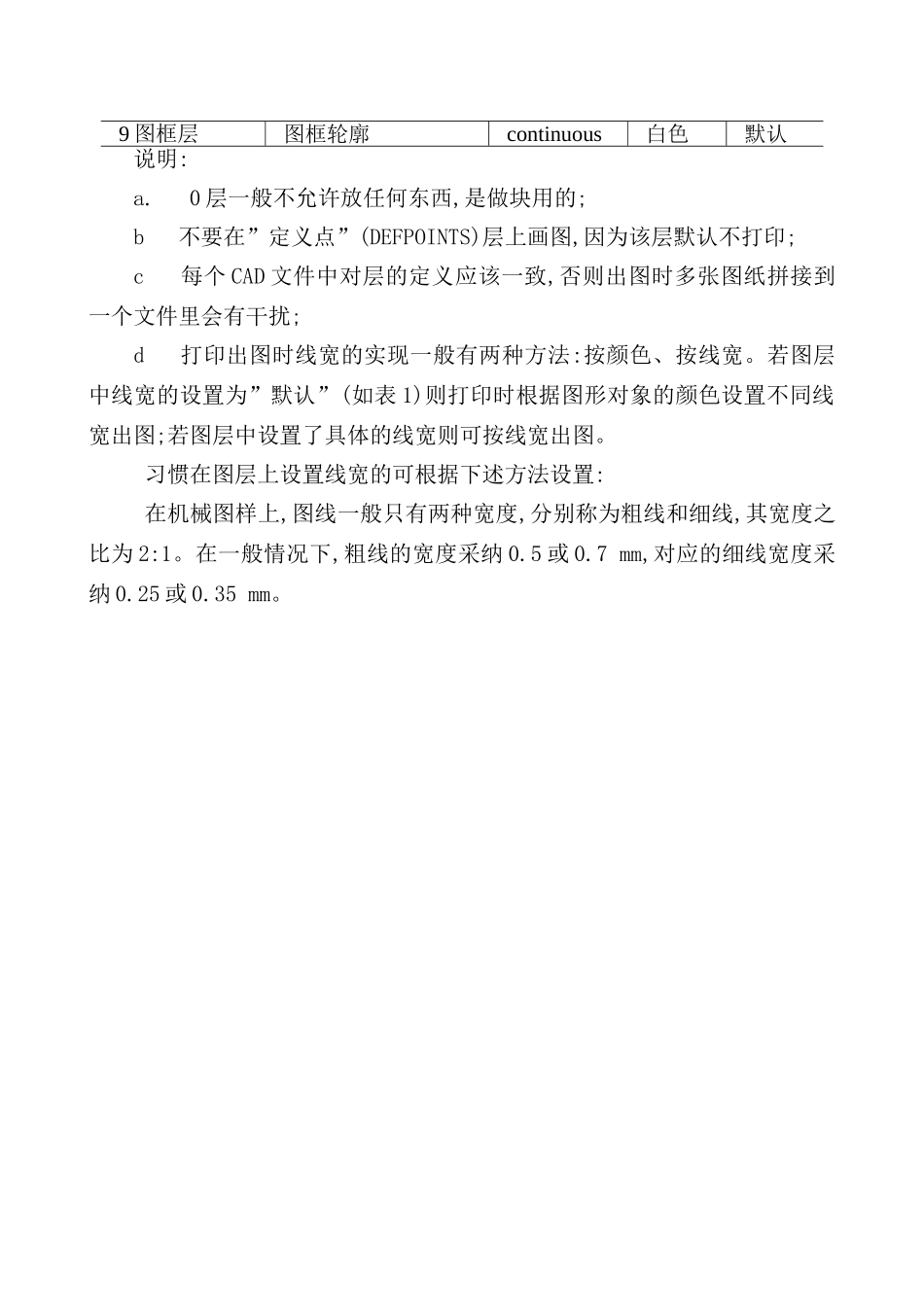

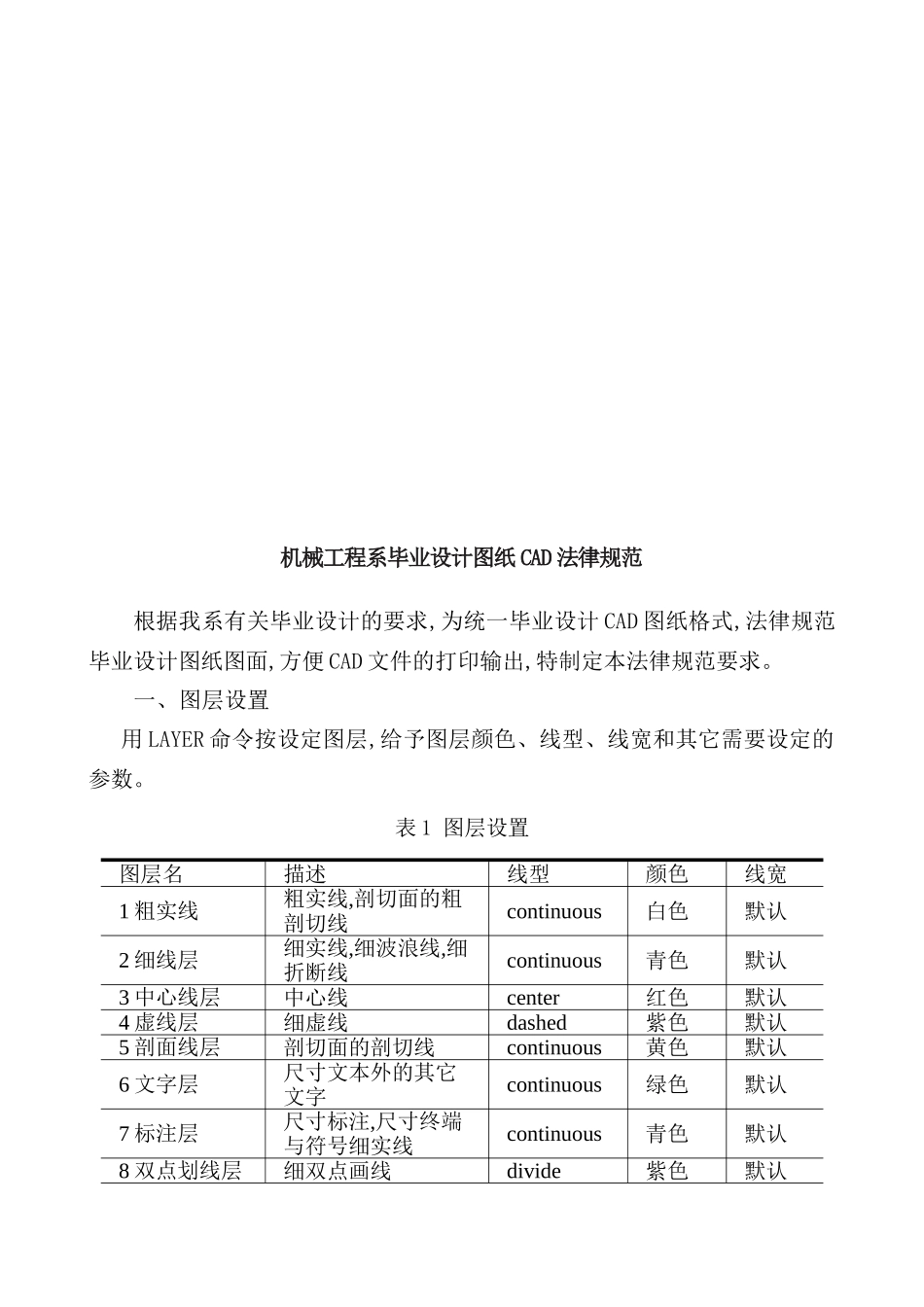

论机械工程系毕业设计图纸 CAD 法律规范机械工程系毕业设计图纸 CAD 法律规范根据我系有关毕业设计的要求,为统一毕业设计 CAD 图纸格式,法律规范毕业设计图纸图面,方便 CAD 文件的打印输出,特制定本法律规范要求。一、图层设置用 LAYER 命令按设定图层,给予图层颜色、线型、线宽和其它需要设定的参数。表 1 图层设置图层名描述线型颜色线宽1 粗实线粗实线,剖切面的粗剖切线continuous白色默认2 细线层细实线,细波浪线,细折断线continuous青色默认3 中心线层中心线center红色默认4 虚线层细虚线dashed紫色默认5 剖面线层剖切面的剖切线continuous黄色默认6 文字层尺寸文本外的其它文字continuous绿色默认7 标注层尺寸标注,尺寸终端与符号细实线continuous青色默认8 双点划线层细双点画线divide紫色默认9 图框层图框轮廓continuous白色默认说明: a. 0 层一般不允许放任何东西,是做块用的;b 不要在”定义点”(DEFPOINTS)层上画图,因为该层默认不打印;c 每个 CAD 文件中对层的定义应该一致,否则出图时多张图纸拼接到一个文件里会有干扰;d 打印出图时线宽的实现一般有两种方法:按颜色、按线宽。若图层中线宽的设置为”默认”(如表 1)则打印时根据图形对象的颜色设置不同线宽出图;若图层中设置了具体的线宽则可按线宽出图。习惯在图层上设置线宽的可根据下述方法设置:在机械图样上,图线一般只有两种宽度,分别称为粗线和细线,其宽度之比为 2:1。在一般情况下,粗线的宽度采纳 0.5 或 0.7 mm,对应的细线宽度采纳 0.25 或 0.35 mm。二、文字样式设置 机械工程的 CAD 制图所使用的字体,应按 GB/T13362.4~13362.5 中的要求 : 字 体 的 号 数 ( 即 字 体 高 度h), 其 公 称 尺 寸 系 列为:1.8,2.5,3.5,5,7,10,14,20mm;汉字的高度 h 不应小于 3.5mm,其字宽一般约为 0.7h;数字、字母一般应以斜体输出,汉字在输出时一般采纳正体。字体高度与图纸幅面之间的选用关系参见表 2,以避开出现打印后图面字体过大或者过小的情况。 表 2 字高与图幅的关系图幅 A0A1A2A3A4字体 h 53.5表 3 文字样式的设置样式名小字体(英文字体)大字体(汉字字体)高度宽 度比例倾 斜角度(使用场合)汉字Romans.shxgbcbig.shx010标题栏、技术要求字母数字Romans.shx————00．715尺寸标注说明:a 每个 CAD 文件中对文字样式的定义和使用应该一致,否则多张图纸拼接到一个文件里出图时会有干扰;b 以 A0 图纸...
