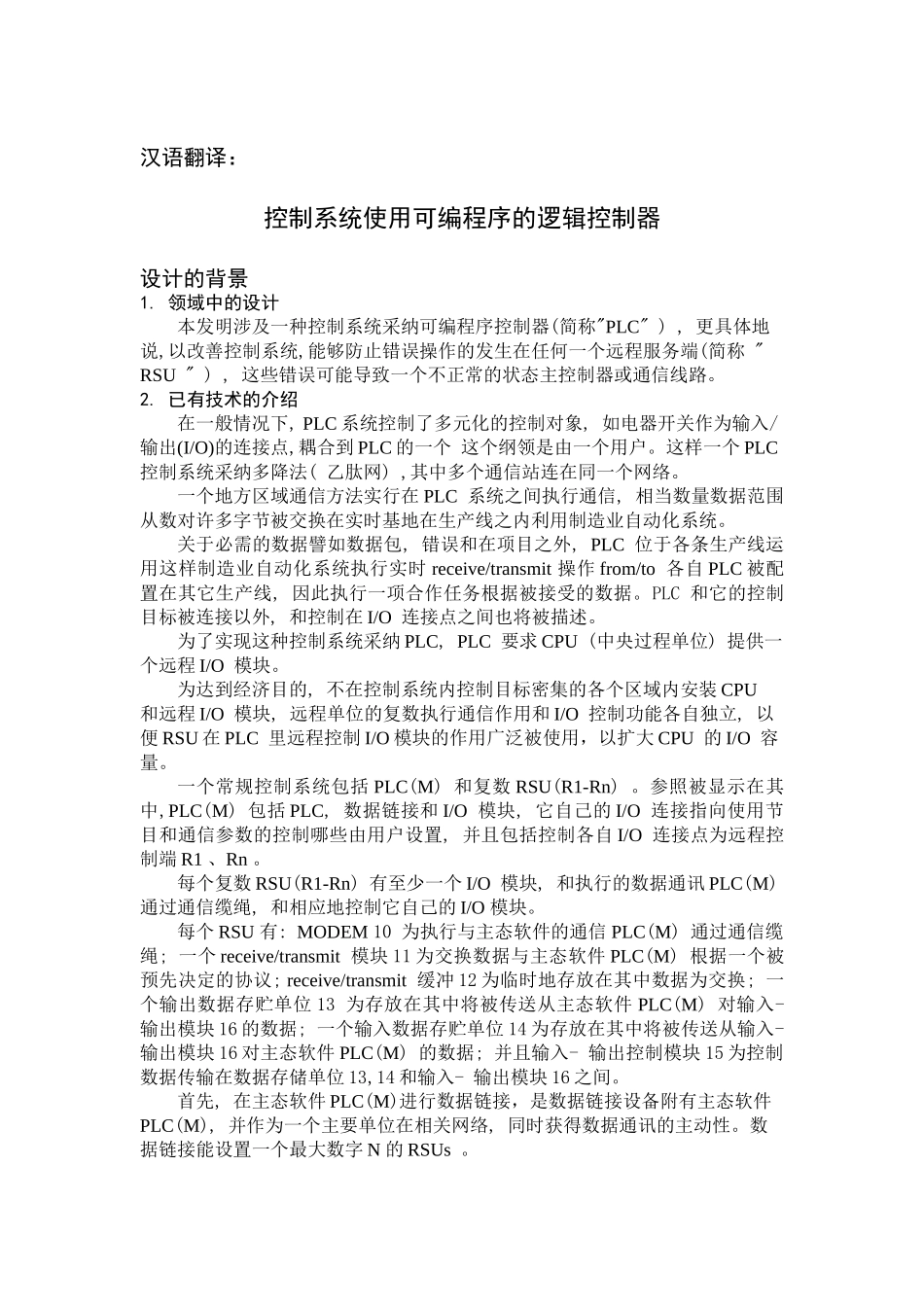

汉语翻译：控制系统使用可编程序的逻辑控制器设计的背景 1. 领域中的设计本发明涉及一种控制系统采纳可编程序控制器(简称"PLC" ) , 更具体地说,以改善控制系统,能够防止错误操作的发生在任何一个远程服务端(简称 " RSU " ) , 这些错误可能导致一个不正常的状态主控制器或通信线路。2. 已有技术的介绍在一般情况下, PLC 系统控制了多元化的控制对象, 如电器开关作为输入/输出(I/O)的连接点,耦合到 PLC 的一个 这个纲领是由一个用户。这样一个 PLC控制系统采纳多降法( 乙肽网) ,其中多个通信站连在同一个网络。一个地方区域通信方法实行在 PLC 系统之间执行通信, 相当数量数据范围从数对许多字节被交换在实时基地在生产线之内利用制造业自动化系统。关于必需的数据譬如数据包, 错误和在项目之外, PLC 位于各条生产线运用这样制造业自动化系统执行实时 receive/transmit 操作 from/to 各自 PLC 被配置在其它生产线, 因此执行一项合作任务根据被接受的数据。PLC 和它的控制目标被连接以外, 和控制在 I/O 连接点之间也将被描述。为了实现这种控制系统采纳 PLC, PLC 要求 CPU (中央过程单位) 提供一个远程 I/O 模块。为达到经济目的, 不在控制系统内控制目标密集的各个区域内安装 CPU 和远程 I/O 模块, 远程单位的复数执行通信作用和 I/O 控制功能各自独立, 以便 RSU 在 PLC 里远程控制 I/O 模块的作用广泛被使用，以扩大 CPU 的 I/O 容量。一个常规控制系统包括 PLC(M) 和复数 RSU(R1-Rn) 。参照被显示在其中,PLC(M) 包括 PLC, 数据链接和 I/O 模块, 它自己的 I/O 连接指向使用节目和通信参数的控制哪些由用户设置, 并且包括控制各自 I/O 连接点为远程控制端 R1 、Rn 。每个复数 RSU(R1-Rn) 有至少一个 I/O 模块, 和执行的数据通讯 PLC(M) 通过通信缆绳, 和相应地控制它自己的 I/O 模块。每个 RSU 有: MODEM 10 为执行与主态软件的通信 PLC(M) 通过通信缆绳; 一个 receive/transmit 模块 11 为交换数据与主态软件 PLC(M) 根据一个被预先决定的协议; receive/transmit 缓冲 12 为临时地存放在其中数据为交换; 一个输出数据存贮单位 13 为存放在其中将被传送从主态软件 PLC(M) 对输入- 输出模块 16 的数据; 一个输入数据存贮单位 14 为存放在其中将被传送从输入- 输出模块 16 对主态软件 PLC(M) 的数据; 并且输入- 输...
