软件工程——软件开发过程中用到的各种图

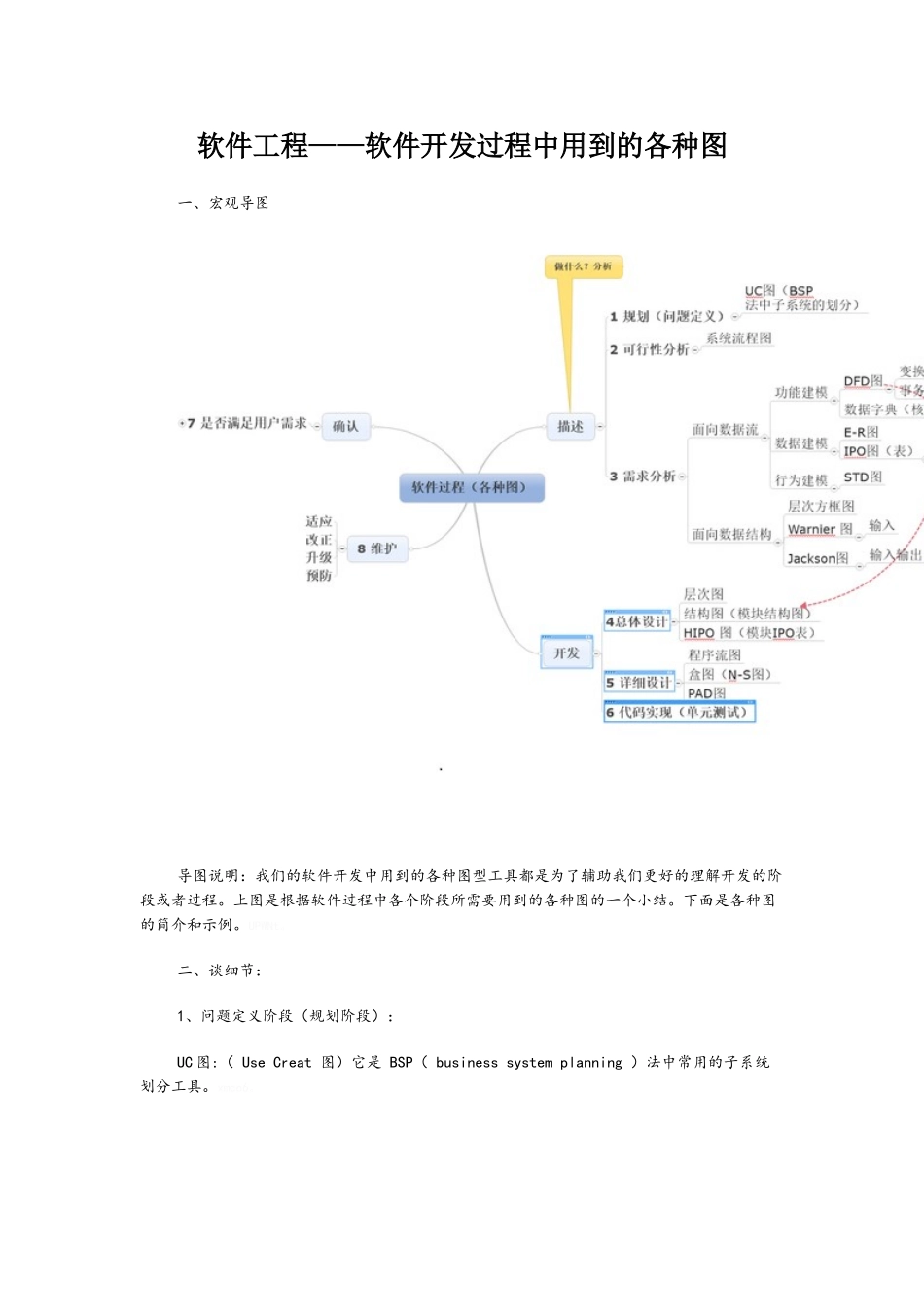

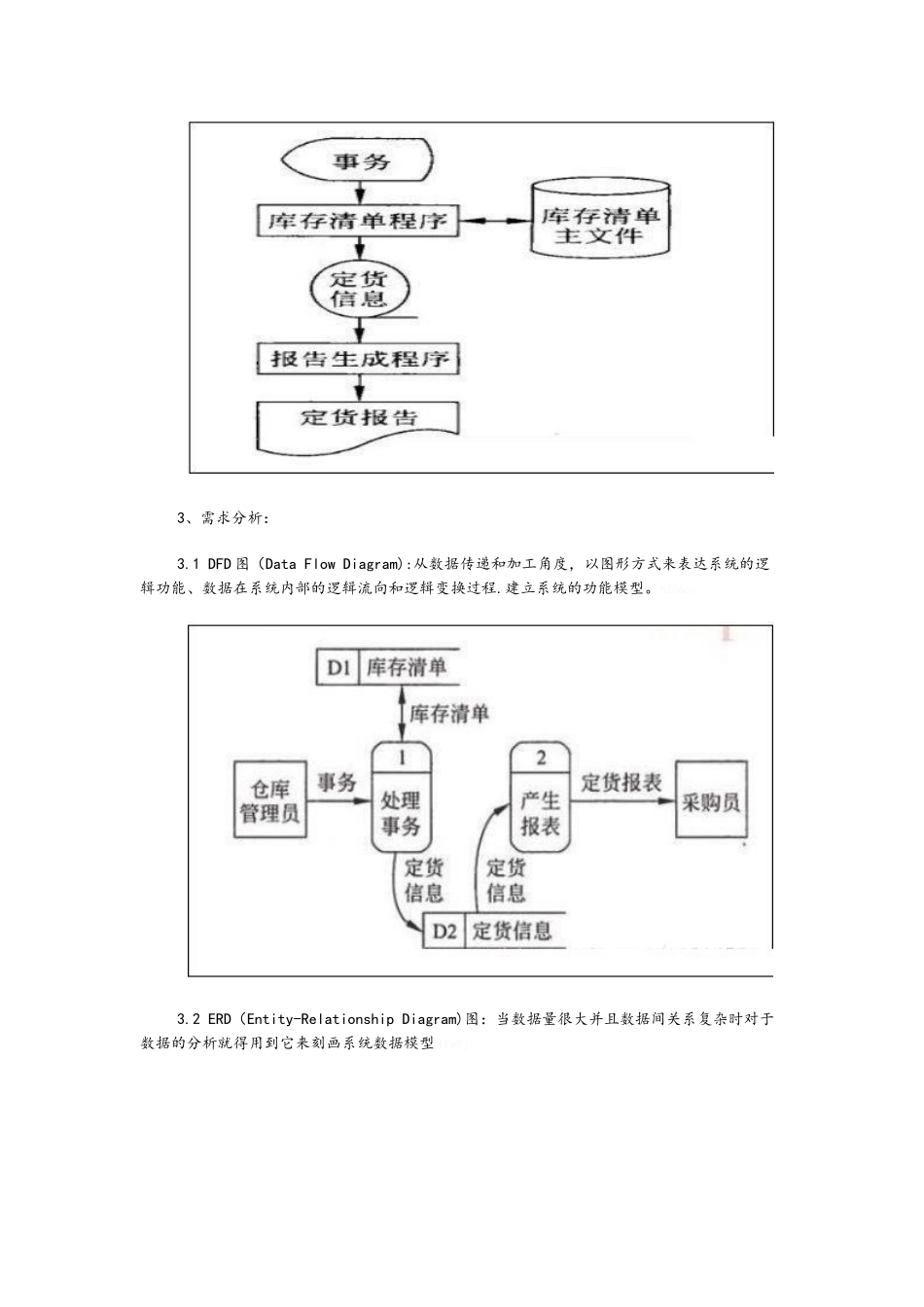

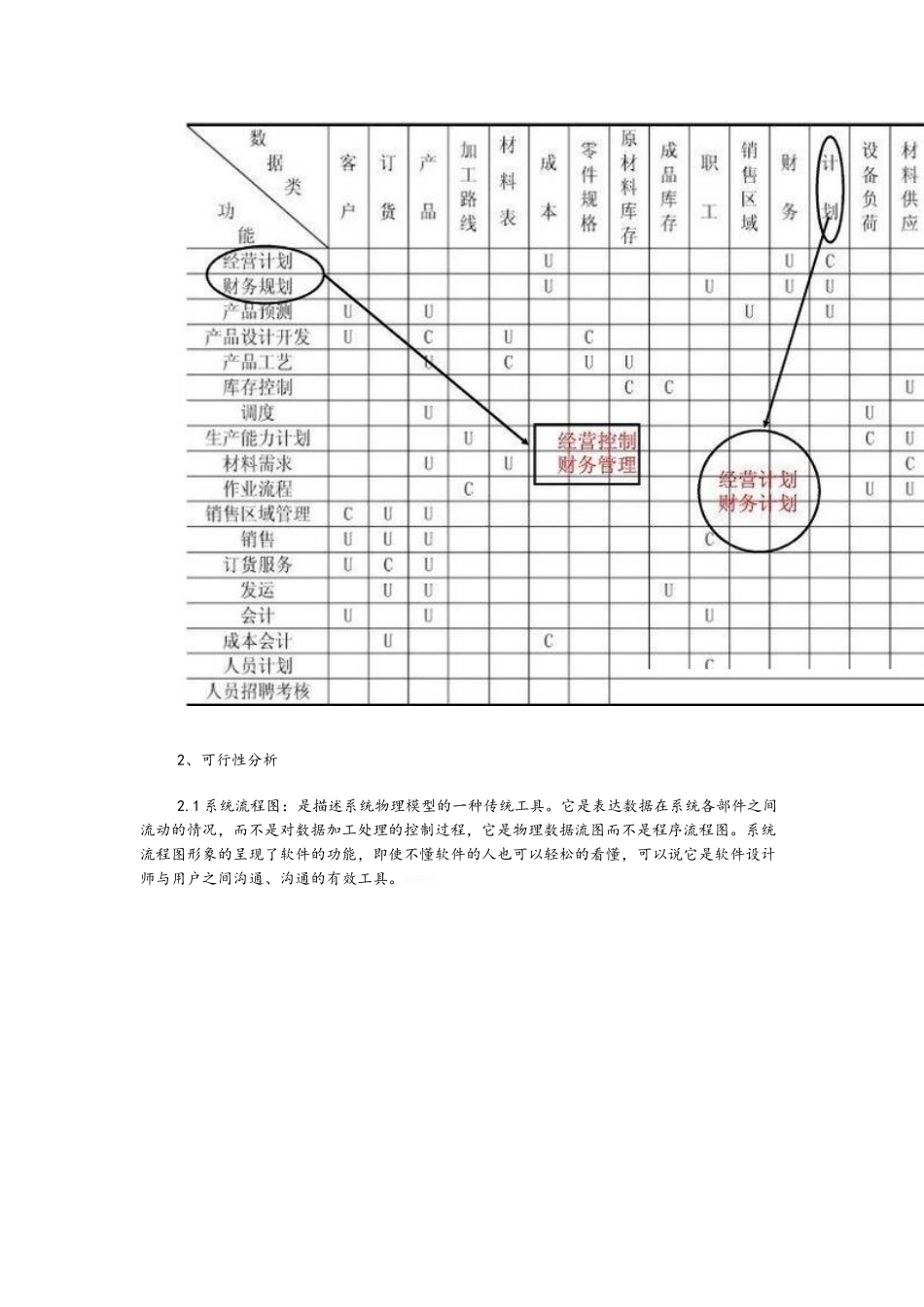

软件工程——软件开发过程中用到的各种图一、宏观导图导图说明：我们的软件开发中用到的各种图型工具都是为了辅助我们更好的理解开发的阶段或者过程。上图是根据软件过程中各个阶段所需要用到的各种图的一个小结。下面是各种图的简介和示例。UPWNt。二、谈细节：1、问题定义阶段（规划阶段）：UC 图:（ Use Creat 图）它是 BSP（ business system planning ）法中常用的子系统划分工具。xmco6。2、可行性分析2.1 系统流程图：是描述系统物理模型的一种传统工具。它是表达数据在系统各部件之间流动的情况，而不是对数据加工处理的控制过程，它是物理数据流图而不是程序流程图。系统流程图形象的呈现了软件的功能，即使不懂软件的人也可以轻松的看懂，可以说它是软件设计师与用户之间沟通、沟通的有效工具。4URP5。3、需求分析：3.1 DFD 图（Data Flow Diagram):从数据传递和加工角度，以图形方式来表达系统的逻辑功能、数据在系统内部的逻辑流向和逻辑变换过程.建立系统的功能模型。nZO6u。3.2 ERD（Entity-Relationship Diagram)图：当数据量很大并且数据间关系复杂时对于数据的分析就得用到它来刻画系统数据模型 TFw9j。3.3 IPO（input process output）图描述了输入数据、处理数据、输出数据之间的关系。2TShO。3.4 STD（State Transition Diagram）图：刻画系统响应外部事件的过程。为系统的行为建模。WAzIh。面对数据结构的几个图形工具：3.5 层次方框图：用来展示数据的层次结构3.6 warnier 图：和层次方框图一个意思，不过她能描述的手段比层次图更加丰富。3.7 Jackson 图4、概要设计：4.1 层次图：描述层次结构4.2 HIPO 图=层次图+IPO 图4.3 （模块）结构图：这是结构化开发中最常用的描述一个系统体系结构的工具图之一。5、详细设计：5.1 程序流程图：5.2 N-S 图（盒图）5.3 PAD（Problem Analysis diagram)图6、代码实现7、测试8、维护三、总结：这篇博客，算是一个整理工作，对于软件工程过程中各种图有了一个宏观上的了解，还有很多不会画，存在不理解的图，大多数是从网上找的图。但是这都不能影响继续前进的脚步。这是学习的第一个阶段，积累。后续的文档中将要一一的尝试一下这些图。将理论付诸实践！AIvUL。
