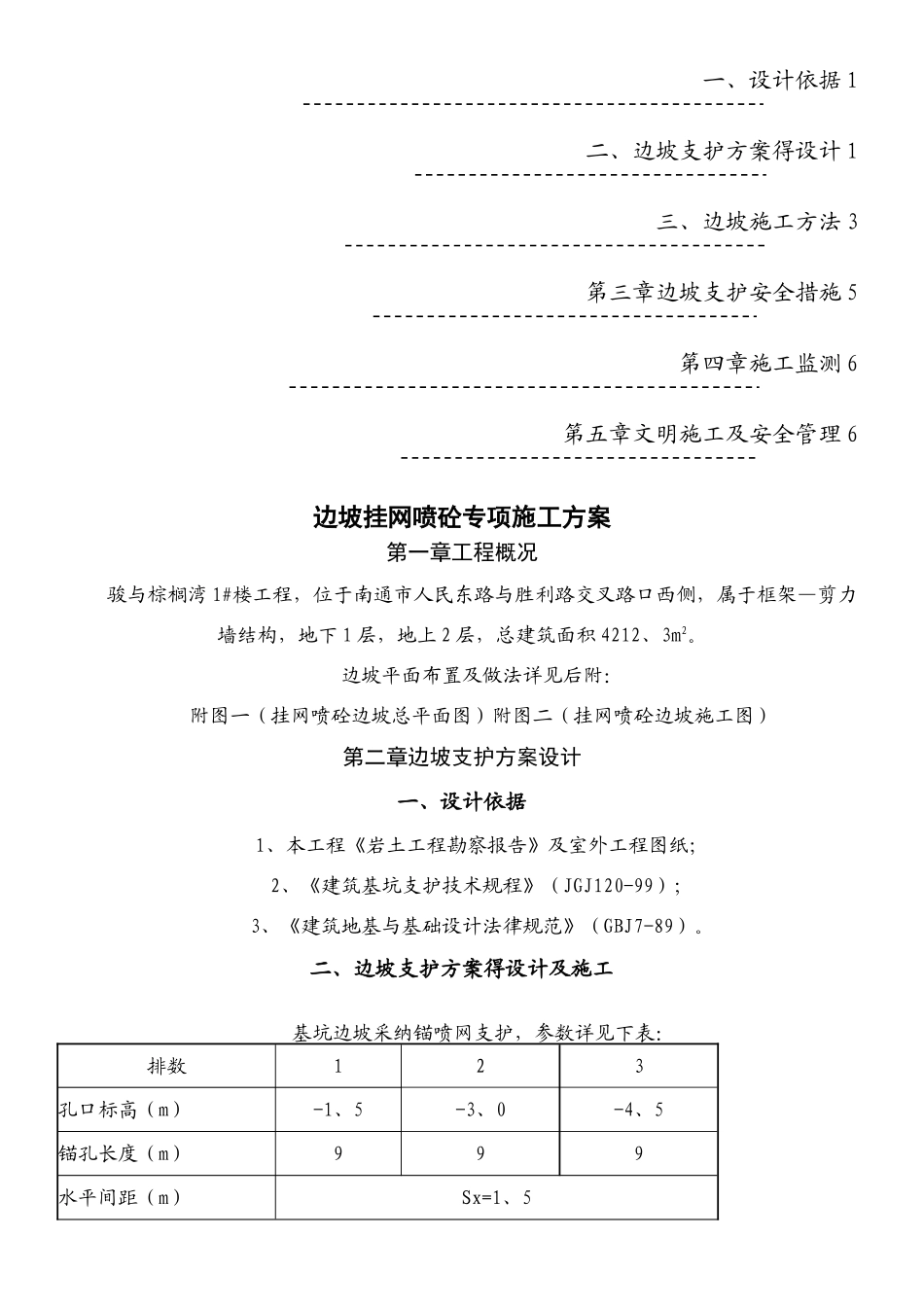

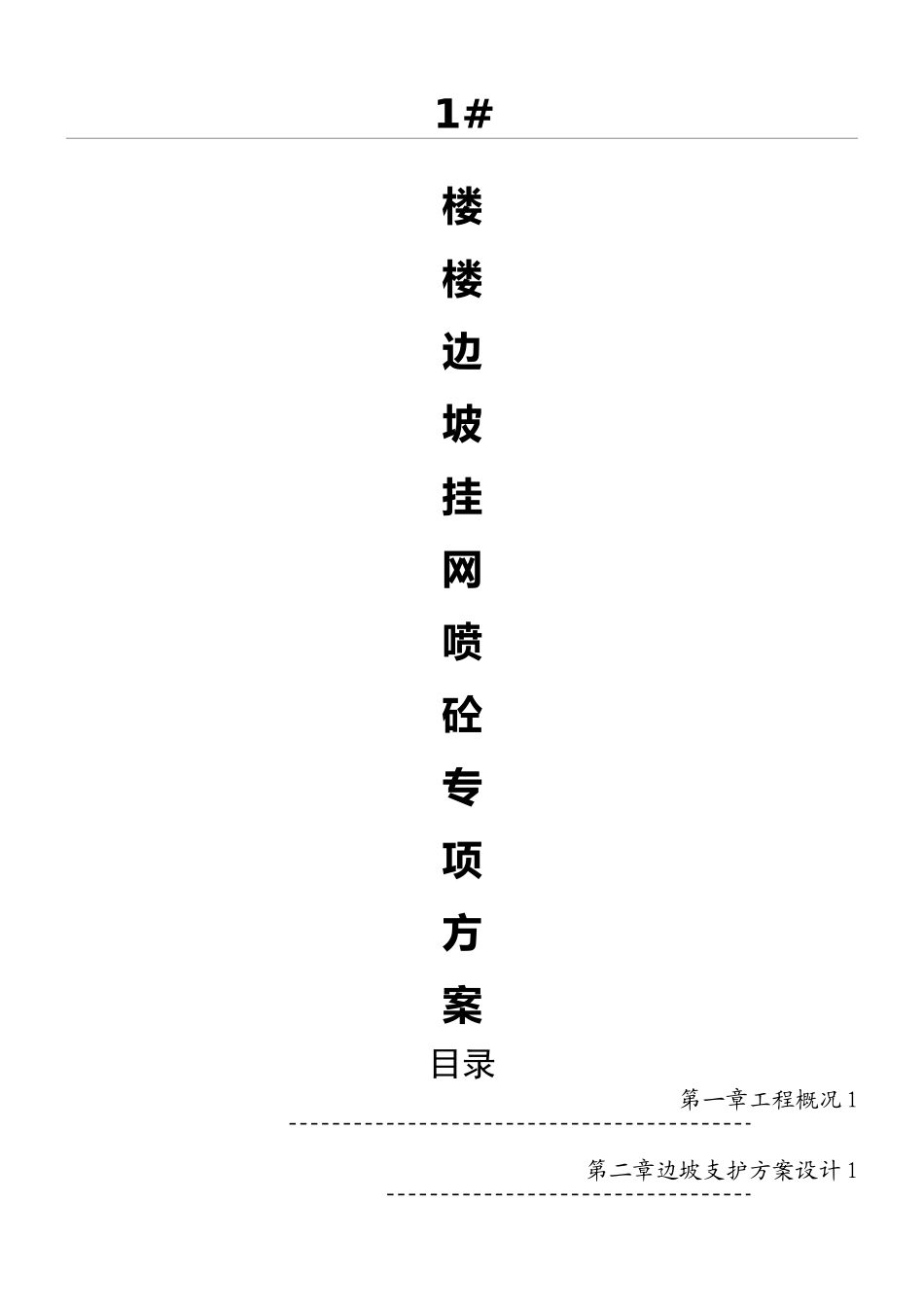

1#楼楼边坡挂网喷砼专项方案目录第一章工程概况 1第二章边坡支护方案设计 1一、设计依据 1二、边坡支护方案得设计 1三、边坡施工方法 3第三章边坡支护安全措施 5第四章施工监测 6第五章文明施工及安全管理 6边坡挂网喷砼专项施工方案第一章工程概况骏与棕榈湾 1#楼工程，位于南通市人民东路与胜利路交叉路口西侧，属于框架—剪力墙结构，地下 1 层，地上 2 层，总建筑面积 4212、3m2。边坡平面布置及做法详见后附：附图一（挂网喷砼边坡总平面图）附图二（挂网喷砼边坡施工图）第二章边坡支护方案设计一、设计依据1、本工程《岩土工程勘察报告》及室外工程图纸；2、《建筑基坑支护技术规程》（JGJ120-99）；3、《建筑地基与基础设计法律规范》（GBJ7-89）。二、边坡支护方案得设计及施工基坑边坡采纳锚喷网支护，参数详见下表：排数123孔口标高（m）-1、5-3、0-4、5锚孔长度（m）999水平间距（m）Sx=1、5俯角（度）5～10孔径（mm）Ф80锚杆规格Ф20，Ⅱ级螺纹钢钢筋网φ6@250加强筋φ10，X 型焊牢注浆0、45～0、5 水泥浆喷混凝土C20，厚 80mm三、施工方法锚喷网支护要与基坑开挖紧密配合，各道工序实行平行作业，依次有序地进行。1、锚喷网支护施工顺序：修坡→放线→凿孔→安装锚杆→注浆→挂钢筋网→焊加强筋→喷射混凝土。2、凿锚杆孔：采纳洛阳铲或钻机成孔，按设计得孔位布置进行测量画线，标出准确得孔位，然后按设计要求得孔长、孔得俯角与孔径进行凿孔，严格注意质量，逐孔进行验收记录，不合格者为废孔，必须重打。锚杆孔呈梅花型布置，俯角可根据实际情况进行调整。3、锚杆安装：根据设计规定得锚杆得长度、直径，加工合格得锚杆，为使锚杆处于孔得中心位置，每隔 1、5～2m 焊接一个居中支架，将锚杆体安放在孔内。4、注浆：将符合孔深要求得注浆塑料管插入孔内，距孔底约 0、5～1、0m 处，然后向孔内注入水灰比为 0、45～0、5 纯水泥浆，注浆压力不低于 0、4MPa，以确保锚杆与孔壁之间注满水泥浆。注浆应由里向外逐步回撤注浆，待孔口稍有溢流现象，即可堵口封死。5、挂网：在修好得边坡坡面上，按各坡面设计要求，铺上一层 φ6、5@250×250 钢筋网，网筋之间用扎丝间隔绑扎，钢筋搭接要牢，挂网时确保有保护层。6、加强筋焊结：等锚杆注浆、绑扎网片施工完成后，用 φ10 圆钢将锚杆头部连接起来，焊在杆体上，各焊接点必须牢固。7、喷混凝土：在上述工序完成后，即可喷射混凝土。混凝土强度为 C20 细石...
