通风机设备安装、配电及10KV开闭所安装施工组织设计

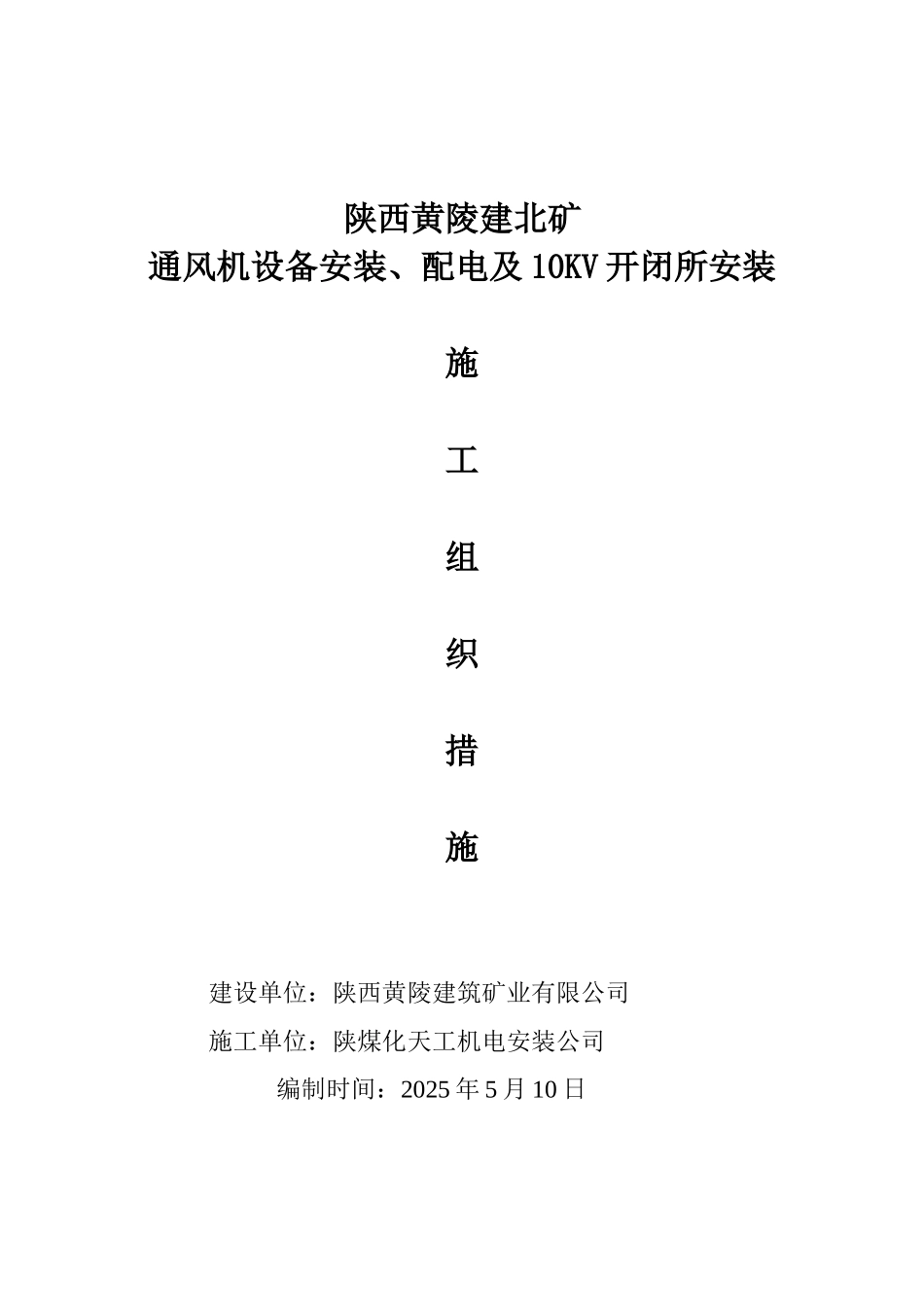

陕西黄陵建北矿通风机设备安装、配电及 10KV 开闭所安装施工组织措施 建设单位：陕西黄陵建筑矿业有限公司 施工单位：陕煤化天工机电安装公司编制时间：2025 年 5 月 10 日第一章 编制依据1、合同文件1.1、工期要求 根据施工合同要求，本工程的工期为40天。1.2、质量要求本工程的质量等级为优良。（按《煤矿安装工程质量检验评定标准MT5010-95》为准）2、施工图纸本工程设计图纸、厂家设备技术文件；3、国家现行《工业安装工程质量检验评定标准》GB50252-944、《机械设备安装工程施工及验收通用法律规范》GB50231-985、《压缩机、风机、泵安装工程施工及验收法律规范》GB50275-986、《煤矿安装工程质量检验评定标准》上、下册MT5010-957、《电气装置安装工程电气设备交接试验标准》GB-50150-91;8、《电气装置安装工程高压电器施工及验收法律规范》GBJ-147-90;9、《电气装置安装工程接地装置施工及验收法律规范》GB50169-92;10、《电气装置安装工程电缆线路施工及验收法律规范》GB50168-92;11、《电气装置安装工程盘柜及二次回路结线施工及验收法律规范》GB50171-92;12、《建筑电气安装工程质量检验评定标准》GB50303-202513、陕西天工公司ISO9001-2000质量体系标准文件: 13.1.《质量管理手册》Q/TGQW-2025.13.2.《施工组织设计编制规定》Q/PBQW-000-009-2025.13.3.《检验规程》Q/PBQW-000-010-2025.13.4.《通用机械安装作业指导书》Q/PBQW-007-019-2007.13.5.《电气工程作业指导书》Q/PBQW-007-009-2007.13.6.《电气安装作业指导书》Q/PBQW-007-020-2007.13.7.《焊接作业指导书》Q/PBQW-007-025-2007.13.8.《安全生产管理体系》JOSH.13.9.《采购活动控制程序》Q/PBQP-006/2025.13.10《施工过程控制程序》Q/PBQP-007-2025.13.11《过程和产品测量监控程序》Q/PBQP-013-2025.13.12《不合格品控制程序》Q/PBQP-018-2025.13.13《纠正措施控制程序》Q/PBQP-020-2025.13.14《预防措施控制程序》Q/PBQP–021-200.第二章 工程概况2.1、通风机房安装工程：主要包括型号为 FBCDZ-8-NO26型，YBF560-8 型 2×315KW 电机，风门绞车；2 个风道闸门等的安装；配电控制系统（主要包括 2 台变压器柜的安装，6 台低压柜等安装，及其电缆敷设）设备调试。具体安装工程内容以设计图纸为准。第三章 工期、质量、安全目标3.1 质量目标 我公司将本着“优质高效、安全文明”的施工原则，实行切实可行的施工措施，根据施工图设计文件和厂家技术资料、...
