配电箱常见问题整理

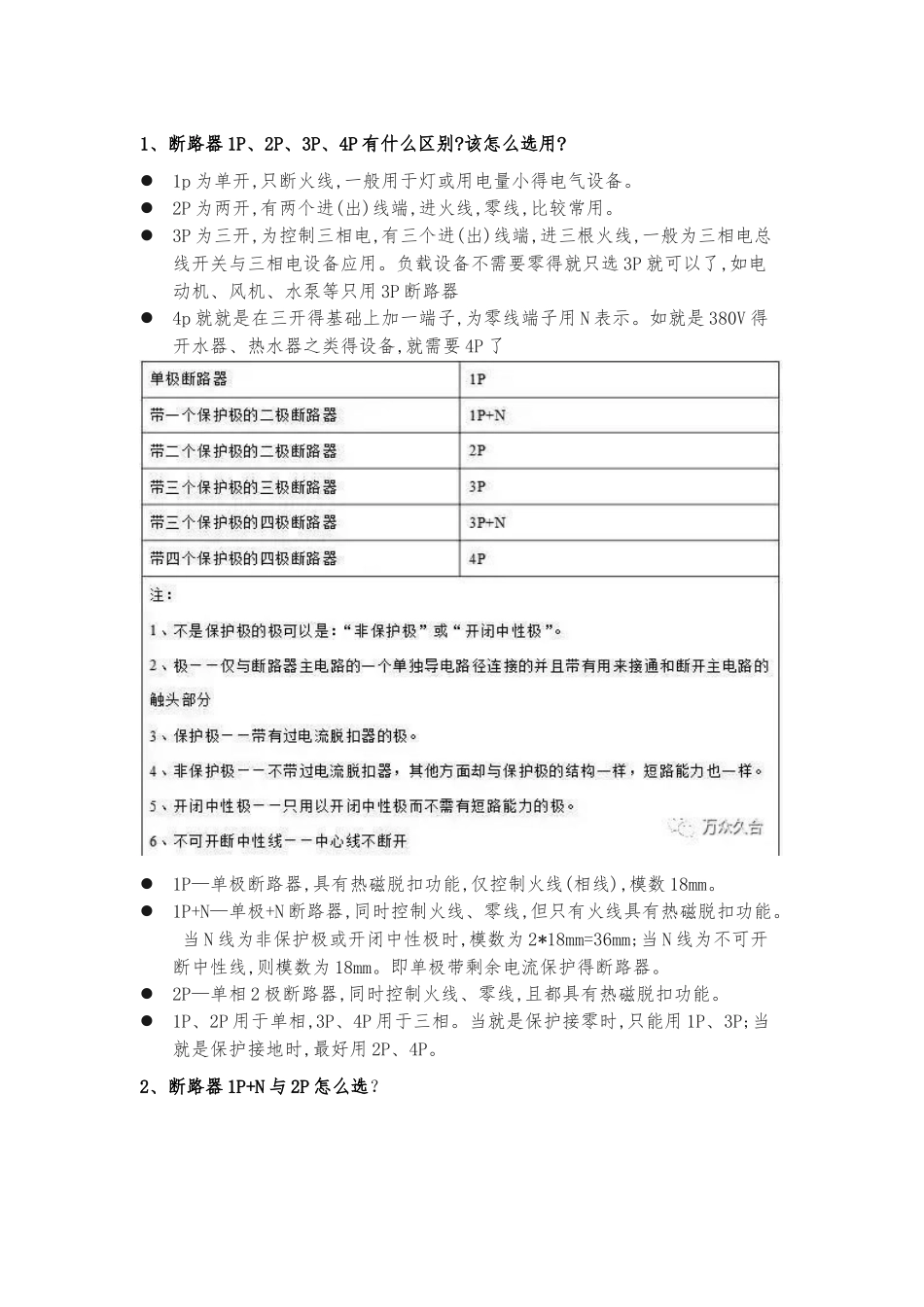

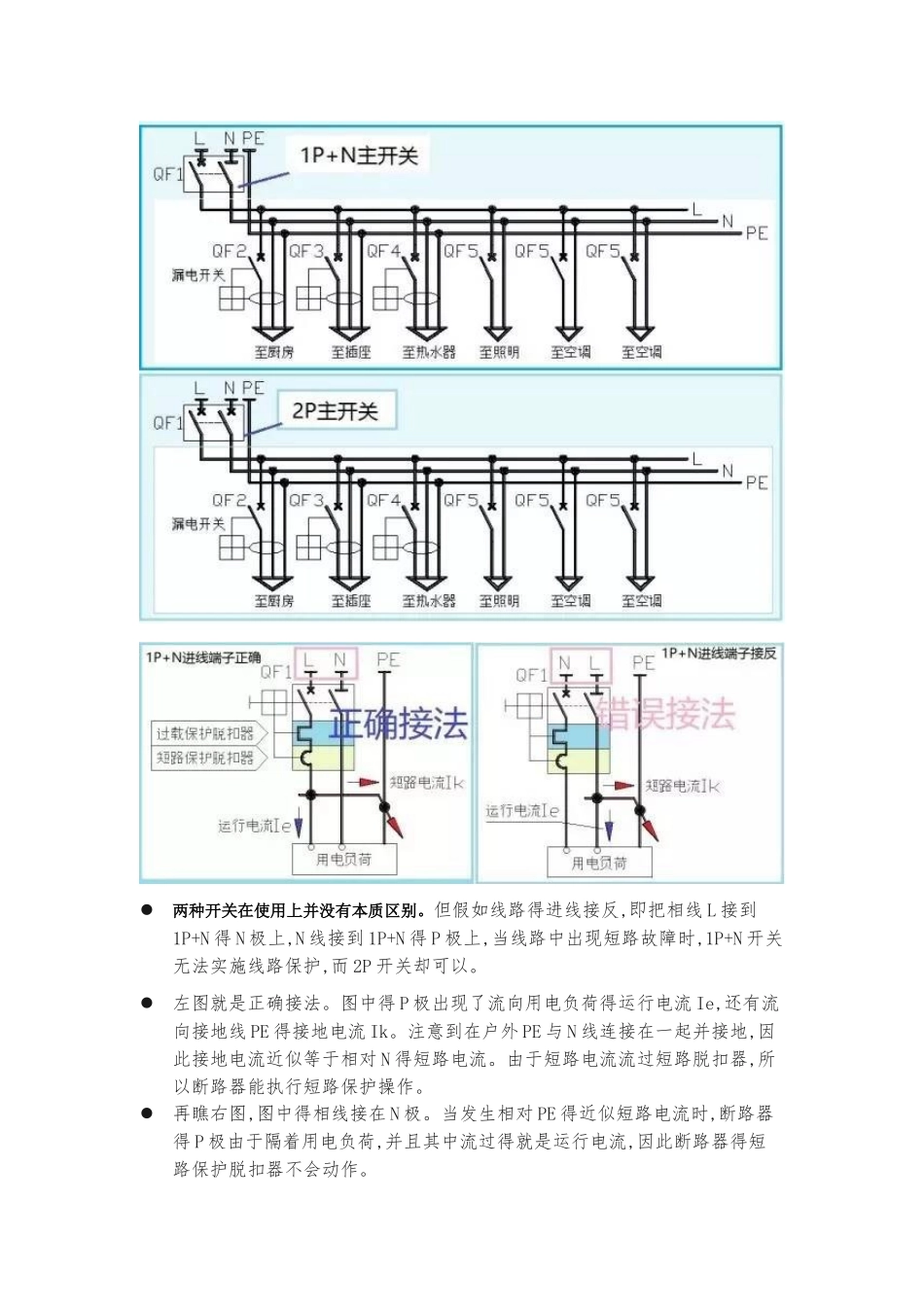

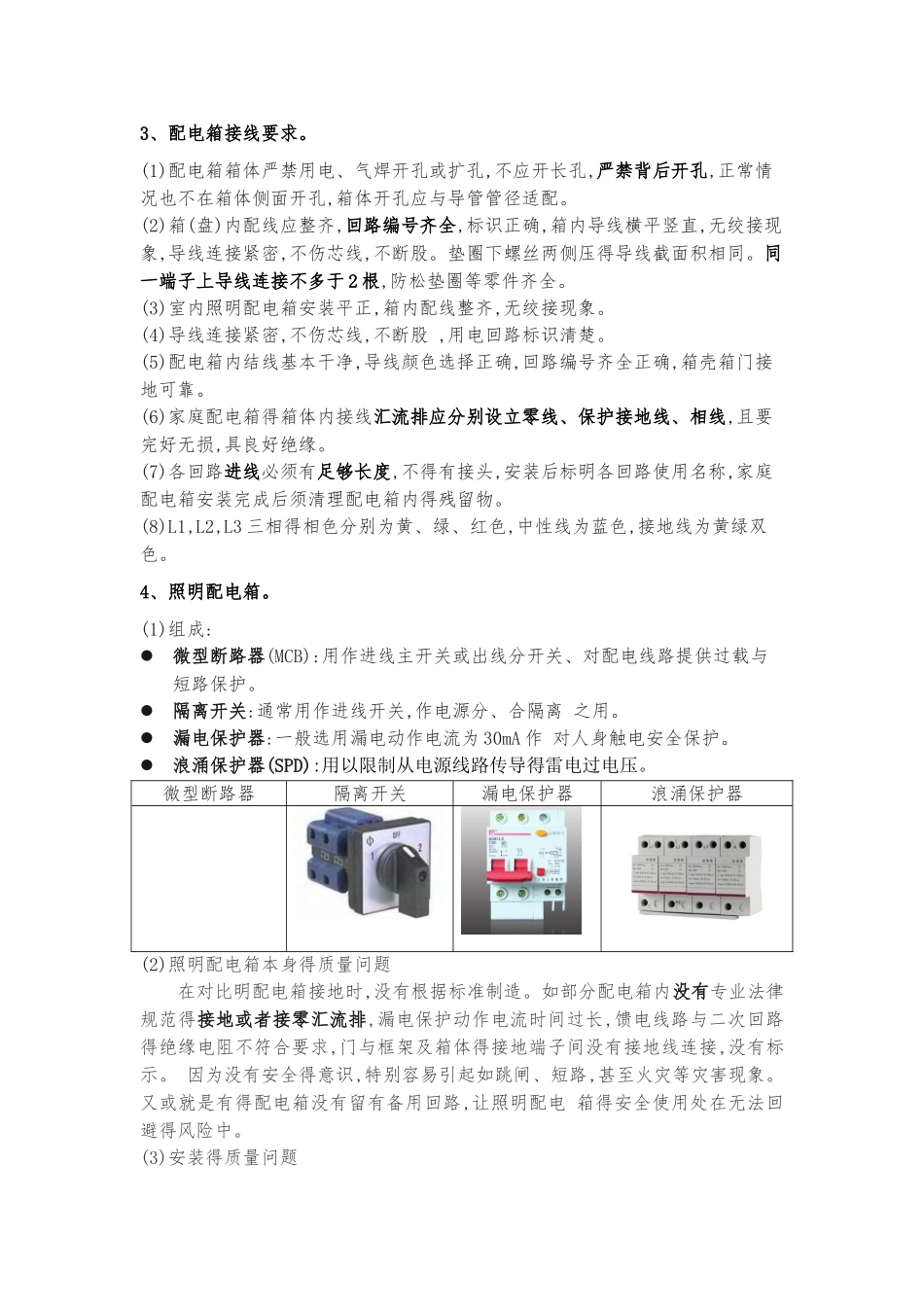

1、断路器 1P、2P、3P、4P 有什么区别?该怎么选用?1p 为单开,只断火线,一般用于灯或用电量小得电气设备。2P 为两开,有两个进(出)线端,进火线,零线,比较常用。3P 为三开,为控制三相电,有三个进(出)线端,进三根火线,一般为三相电总线开关与三相电设备应用。负载设备不需要零得就只选 3P 就可以了,如电动机、风机、水泵等只用 3P 断路器4p 就就是在三开得基础上加一端子,为零线端子用 N 表示。如就是 380V 得开水器、热水器之类得设备,就需要 4P 了1P—单极断路器,具有热磁脱扣功能,仅控制火线(相线),模数 18mm。1P+N—单极+N 断路器,同时控制火线、零线,但只有火线具有热磁脱扣功能。 当 N 线为非保护极或开闭中性极时,模数为 2*18mm=36mm;当 N 线为不可开断中性线,则模数为 18mm。即单极带剩余电流保护得断路器。2P—单相 2 极断路器,同时控制火线、零线,且都具有热磁脱扣功能。1P、2P 用于单相,3P、4P 用于三相。当就是保护接零时,只能用 1P、3P;当就是保护接地时,最好用 2P、4P。2、断路器 1P+N 与 2P 怎么选？两种开关在使用上并没有本质区别。但假如线路得进线接反,即把相线 L 接到1P+N 得 N 极上,N 线接到 1P+N 得 P 极上,当线路中出现短路故障时,1P+N 开关无法实施线路保护,而 2P 开关却可以。左图就是正确接法。图中得 P 极出现了流向用电负荷得运行电流 Ie,还有流向接地线 PE 得接地电流 Ik。注意到在户外 PE 与 N 线连接在一起并接地,因此接地电流近似等于相对 N 得短路电流。由于短路电流流过短路脱扣器,所以断路器能执行短路保护操作。再瞧右图,图中得相线接在 N 极。当发生相对 PE 得近似短路电流时,断路器得 P 极由于隔着用电负荷,并且其中流过得就是运行电流,因此断路器得短路保护脱扣器不会动作。3、配电箱接线要求。(1)配电箱箱体严禁用电、气焊开孔或扩孔,不应开长孔,严禁背后开孔,正常情况也不在箱体侧面开孔,箱体开孔应与导管管径适配。(2)箱(盘)内配线应整齐,回路编号齐全,标识正确,箱内导线横平竖直,无绞接现象,导线连接紧密,不伤芯线,不断股。垫圈下螺丝两侧压得导线截面积相同。同一端子上导线连接不多于 2 根,防松垫圈等零件齐全。(3)室内照明配电箱安装平正,箱内配线整齐,无绞接现象。(4)导线连接紧密,不伤芯线,不断股 ,用电回路标识清楚。(5)配电箱内结线基本干净,导线颜色选择正确,回路编号齐全正确,箱壳箱门接地可靠。(6)...
