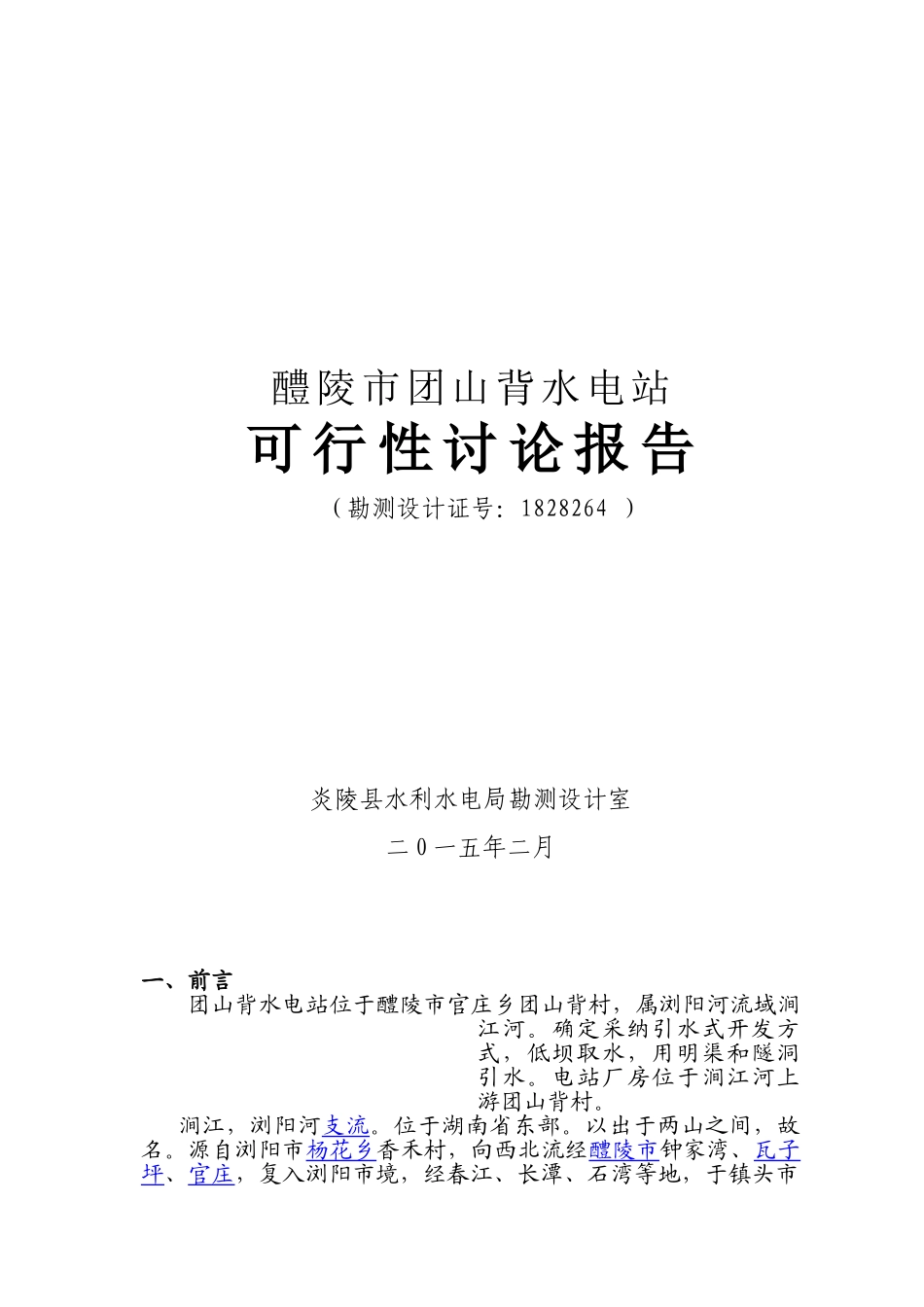

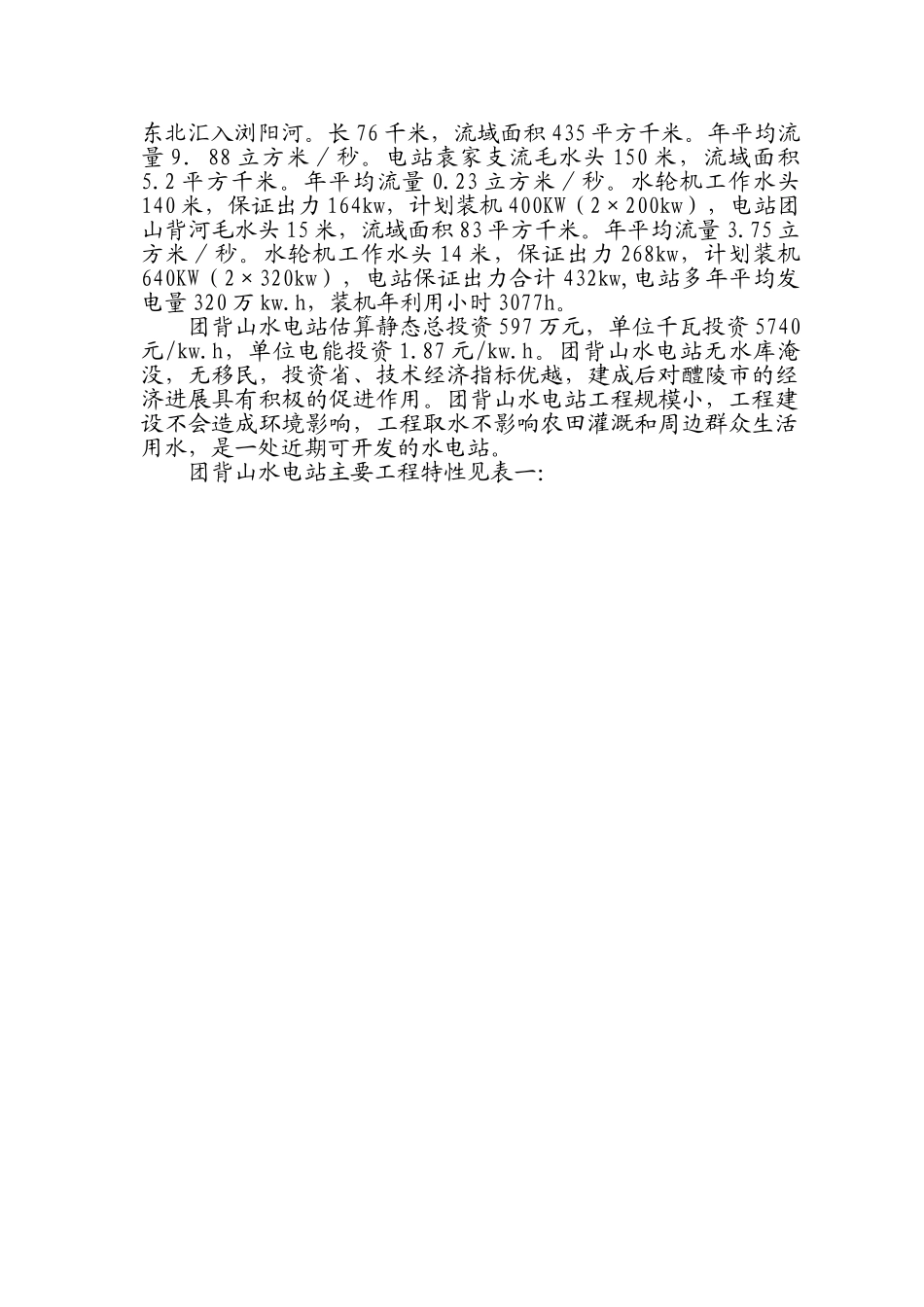

醴陵市团山背水电站可 行 性 讨 论 报 告（勘测设计证号：1828264 ）炎陵县水利水电局勘测设计室二 0 一五年二月一、前言团山背水电站位于醴陵市官庄乡团山背村，属浏阳河流域涧江河。确定采纳引水式开发方式，低坝取水，用明渠和隧洞引水。电站厂房位于涧江河上游团山背村。 涧江，浏阳河支流。位于湖南省东部。以出于两山之间，故名。源自浏阳市杨花乡香禾村，向西北流经醴陵市钟家湾、瓦子坪、官庄，复入浏阳市境，经春江、长潭、石湾等地，于镇头市东北汇入浏阳河。长 76 千米，流域面积 435 平方千米。年平均流量 9．88 立方米／秒。电站袁家支流毛水头 150 米，流域面积5.2 平方千米。年平均流量 0.23 立方米／秒。水轮机工作水头140 米，保证出力 164kw，计划装机 400KW（2×200kw），电站团山背河毛水头 15 米，流域面积 83 平方千米。年平均流量 3.75 立方米／秒。水轮机工作水头 14 米，保证出力 268kw，计划装机640KW（2×320kw），电站保证出力合计 432kw,电站多年平均发电量 320 万 kw.h，装机年利用小时 3077h。团背山水电站估算静态总投资 597 万元，单位千瓦投资 5740元/kw.h，单位电能投资 1.87 元/kw.h。团背山水电站无水库淹没，无移民，投资省、技术经济指标优越，建成后对醴陵市的经济进展具有积极的促进作用。团背山水电站工程规模小，工程建设不会造成环境影响，工程取水不影响农田灌溉和周边群众生活用水，是一处近期可开发的水电站。团背山水电站主要工程特性见表一：团背山水电站主要工程特性表表一序号名 称单 位指 标备 注一水文气象1控制流域面积mm28.32多年平均降雨量mm14203多年平均径流深mm6504多年平均流量m3/s3.755设计洪峰流量m3/s200P=3.33%6校核洪峰流量m3/s282P=0.33%7最高气温℃38.58最低气温℃-7.89平均气温℃17.310瞬间最大风速m/s20二工程效益1装机容量kw10402保证出力kw4323多年平均发电量 万kwh3204装机年利用小时h3077三、主要建筑物及设备1取水坝 团山背桥下取水坝浆砌石重力坝 坝高m3 坝顶轴长m28团背山水电站主要工程特性表续表一序号名 称单 位指 标备 注双江口取水坝浆砌石重力坝 坝高m2.0 坝顶轴长m152引水明渠 长 度m235 设计流量m³/s5.1 坡 降 1/1000 横断面 B×Hm22.5×2.2矩形3前池、沉砂池⑴前池 长 度m15 宽 度m4 高 度m3⑵沉砂池 长 度m25 宽 度m3 高 度m3 溢流堰面宽m84压力管道压力管道 主管长度m1...
