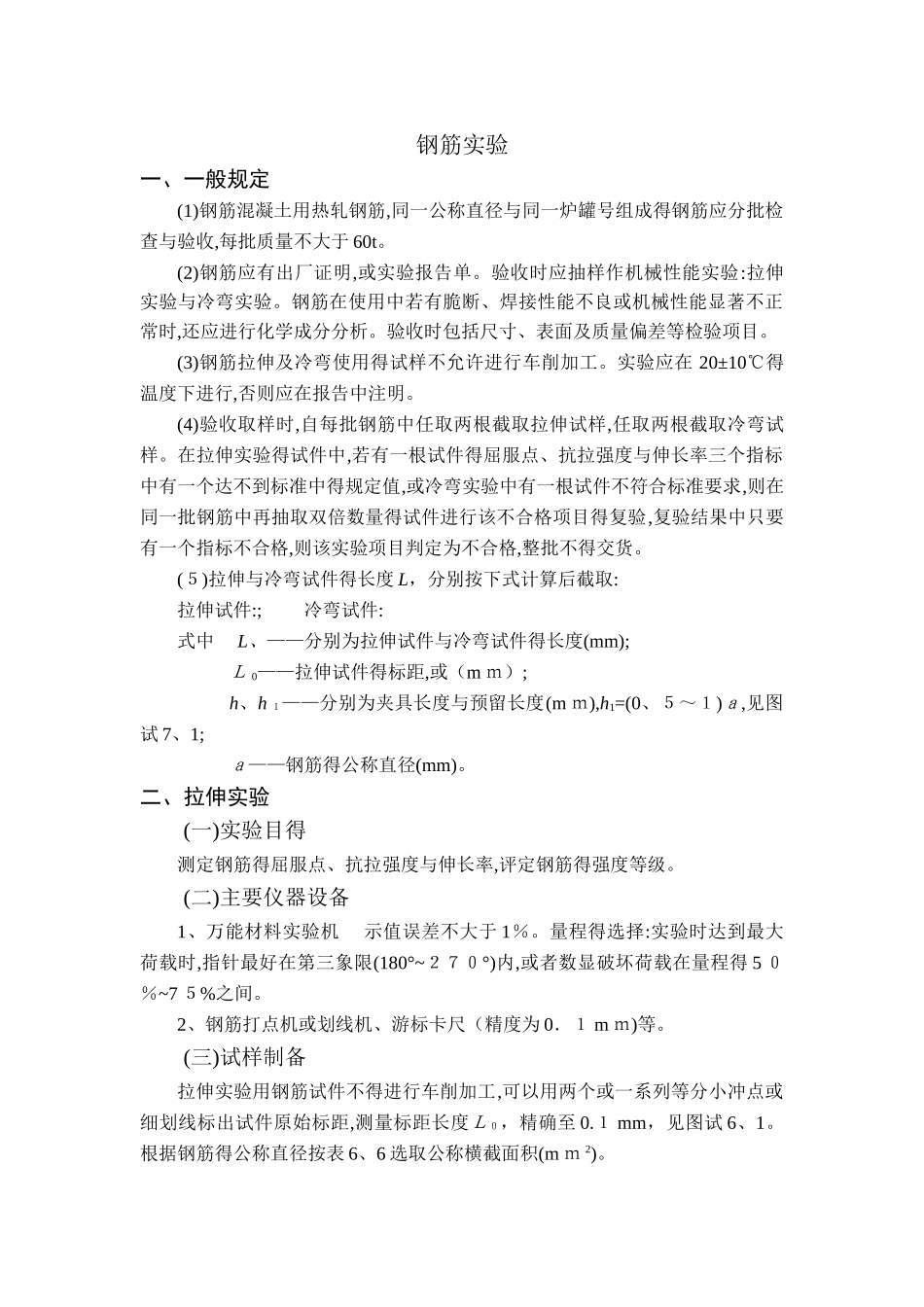

钢筋实验一、一般规定(1)钢筋混凝土用热轧钢筋,同一公称直径与同一炉罐号组成得钢筋应分批检查与验收,每批质量不大于 60t。(2)钢筋应有出厂证明,或实验报告单。验收时应抽样作机械性能实验:拉伸实验与冷弯实验。钢筋在使用中若有脆断、焊接性能不良或机械性能显著不正常时,还应进行化学成分分析。验收时包括尺寸、表面及质量偏差等检验项目。(3)钢筋拉伸及冷弯使用得试样不允许进行车削加工。实验应在 20±10℃得温度下进行,否则应在报告中注明。(4)验收取样时,自每批钢筋中任取两根截取拉伸试样,任取两根截取冷弯试样。在拉伸实验得试件中,若有一根试件得屈服点、抗拉强度与伸长率三个指标中有一个达不到标准中得规定值,或冷弯实验中有一根试件不符合标准要求,则在同一批钢筋中再抽取双倍数量得试件进行该不合格项目得复验,复验结果中只要有一个指标不合格,则该实验项目判定为不合格,整批不得交货。(５)拉伸与冷弯试件得长度 L，分别按下式计算后截取:拉伸试件:; 冷弯试件:式中 L、——分别为拉伸试件与冷弯试件得长度(mm);Ｌ 0——拉伸试件得标距,或（m ｍ）;h、h １——分别为夹具长度与预留长度(m ｍ),h1=(0、５～１)ａ,见图试 7、1;ａ——钢筋得公称直径(mm)。二、拉伸实验(一)实验目得测定钢筋得屈服点、抗拉强度与伸长率,评定钢筋得强度等级。(二)主要仪器设备1、万能材料实验机 示值误差不大于 1％。量程得选择:实验时达到最大荷载时,指针最好在第三象限(180°~２７０°)内,或者数显破坏荷载在量程得 5 ０％~7 ５%之间。2、钢筋打点机或划线机、游标卡尺（精度为 0．１ m ｍ)等。(三)试样制备拉伸实验用钢筋试件不得进行车削加工,可以用两个或一系列等分小冲点或细划线标出试件原始标距,测量标距长度Ｌ０，精确至 0.１ mm，见图试 6、1。根据钢筋得公称直径按表 6、6 选取公称横截面积(m ｍ 2)。图试 6、１ 钢筋拉伸实验试件ａ－试样原始直径;L ０－标距长度;h1-取(0、5～１)ａ;ｈ-夹具长度(四）实验步骤1、将试件上端固定在实验机上夹具内,调整实验机零点,装好描绘器、纸、笔等,再用下夹具固定试件下端。2、开动实验机进行拉伸,拉伸速度为:屈服前应力增加速度为 10 Ｍ P ａ/s；屈服后实验机活动夹头在荷载下移动速度不大于 0、５ L ｃ/min，直至试件拉断。3、拉伸过程中,测力度盘指针停止转动时得恒定荷载,或第一次回转时得最小荷载,即为屈服荷载Ｆ s(N）。向试件继续加荷直至试件拉断,读出最大荷载...
