钢结构吊装方案(十分详细)VIP专享

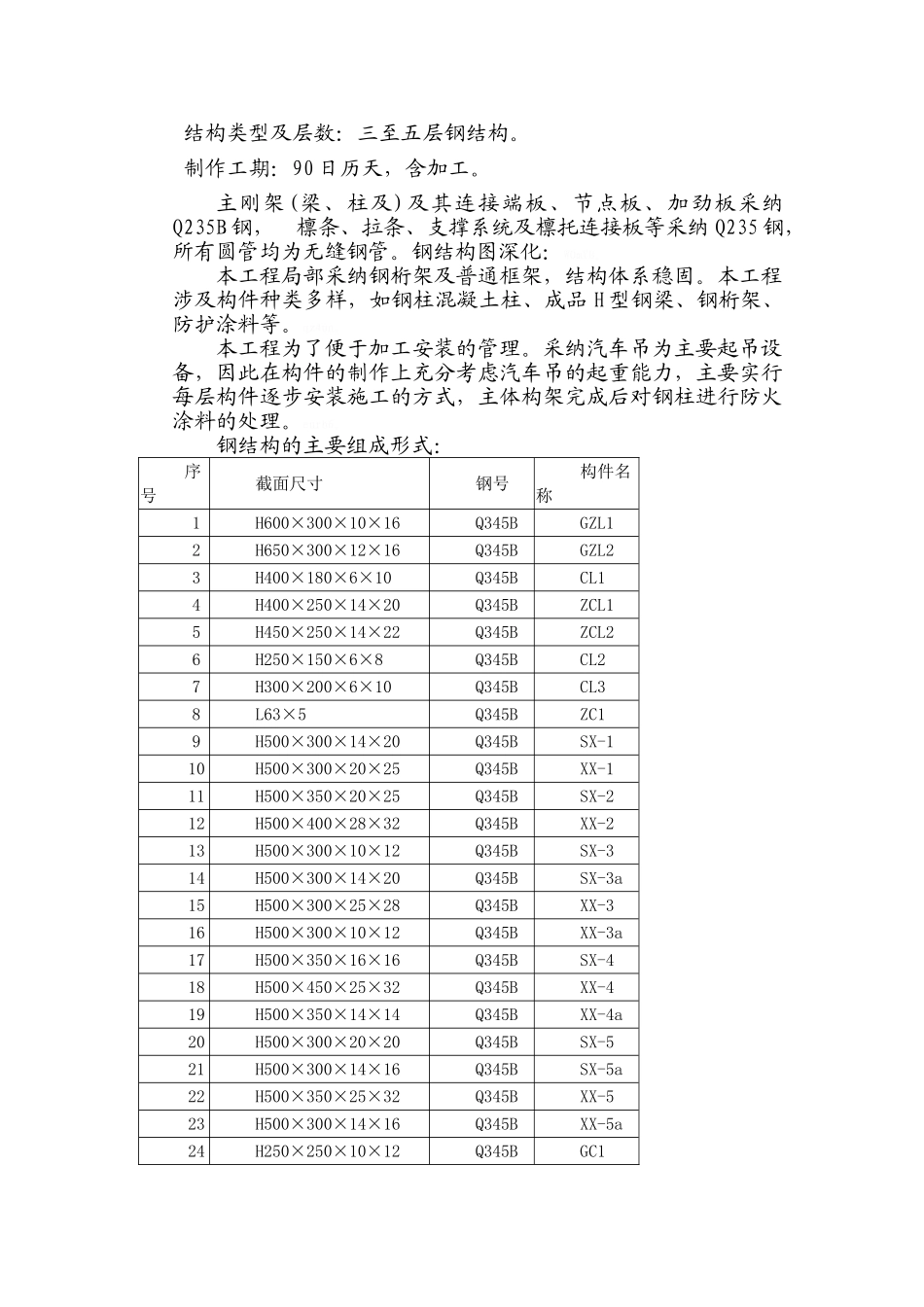

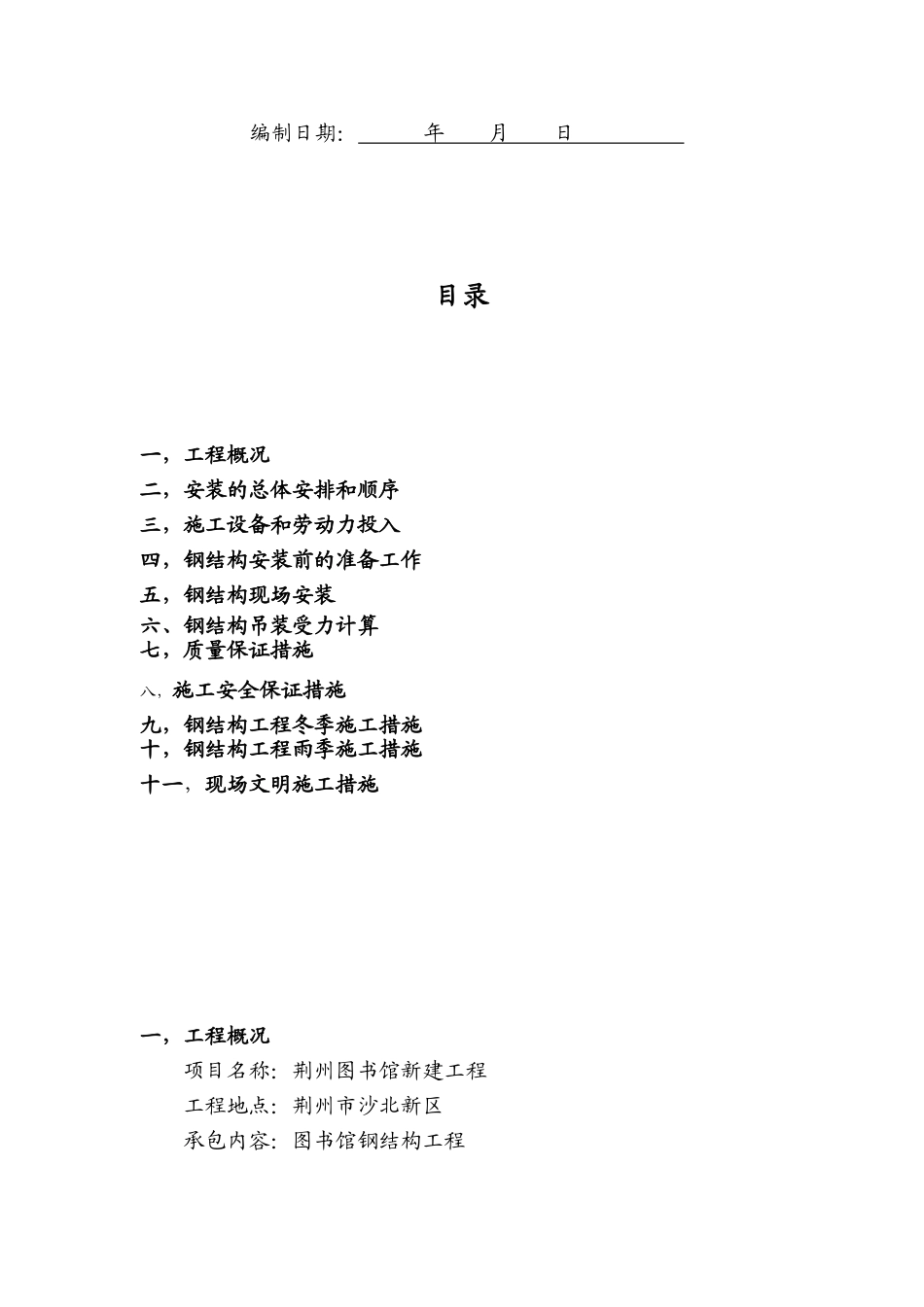

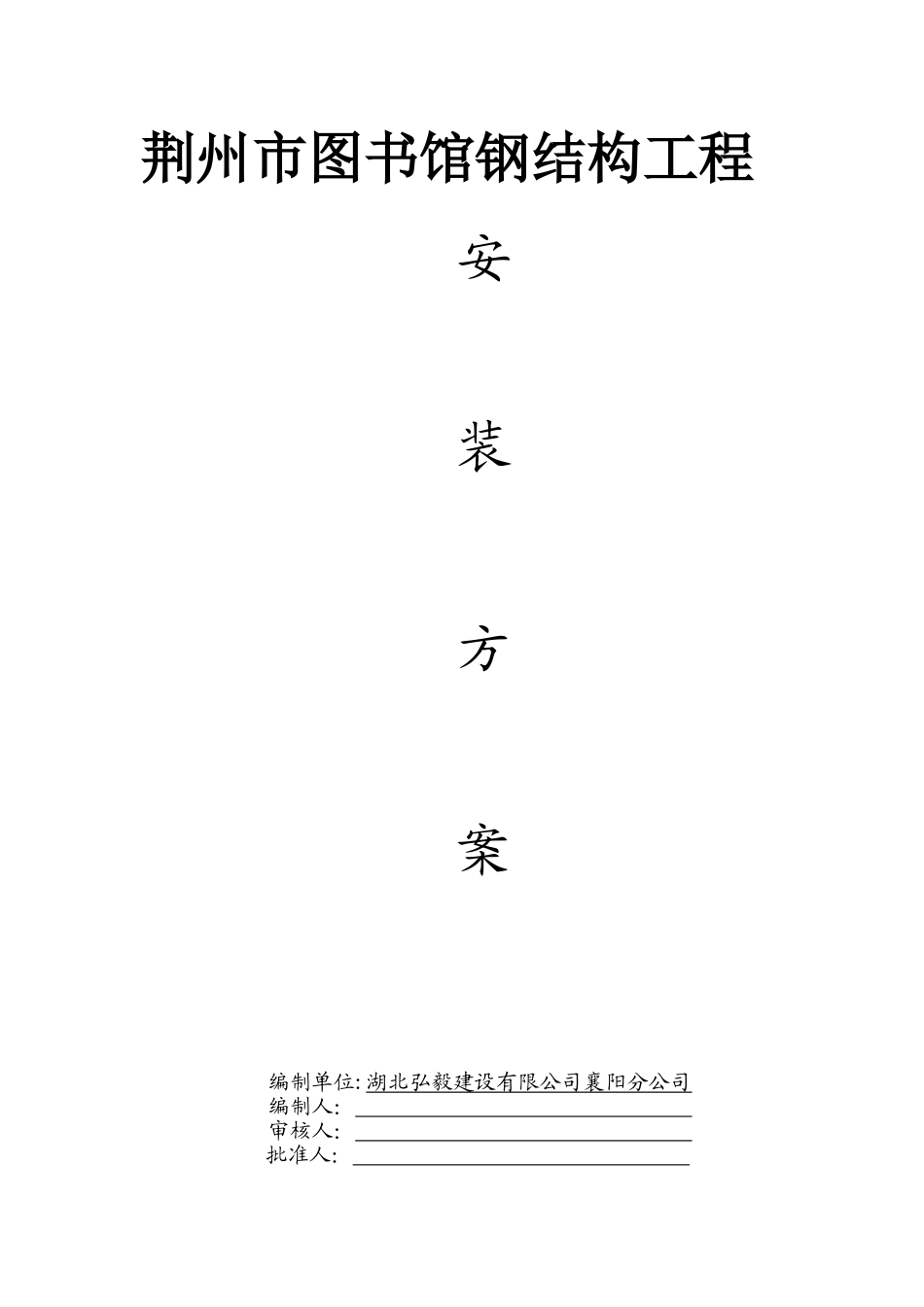

荆州市图书馆钢结构工程安装方案编制单位:湖北弘毅建设有限公司襄阳分公司编制人： 审核人： 批准人： 编制日期： 年 月 日 目录一，工程概况二，安装的总体安排和顺序三，施工设备和劳动力投入四，钢结构安装前的准备工作五，钢结构现场安装六、钢结构吊装受力计算七，质量保证措施八，施工安全保证措施九，钢结构工程冬季施工措施十，钢结构工程雨季施工措施 十一，现场文明施工措施一，工程概况项目名称：荆州图书馆新建工程工程地点：荆州市沙北新区承包内容：图书馆钢结构工程结构类型及层数：三至五层钢结构。制作工期：90 日历天，含加工。主刚架(梁、柱及)及其连接端板、节点板、加劲板采纳Q235B 钢， 檩条、拉条、支撑系统及檩托连接板等采纳 Q235 钢，所有圆管均为无缝钢管。钢结构图深化：WOmYB。本工程局部采纳钢桁架及普通框架，结构体系稳固。本工程涉及构件种类多样，如钢柱混凝土柱、成品 H 型钢梁、钢桁架、防护涂料等。qz4un。本工程为了便于加工安装的管理。采纳汽车吊为主要起吊设备，因此在构件的制作上充分考虑汽车吊的起重能力，主要实行每层构件逐步安装施工的方式，主体构架完成后对钢柱进行防火涂料的处理。enrb6。钢结构的主要组成形式：序号截面尺寸钢号构件名称1H600×300×10×16Q345BGZL12H650×300×12×16Q345BGZL23H400×180×6×10Q345BCL14H400×250×14×20Q345BZCL15H450×250×14×22Q345BZCL26H250×150×6×8Q345BCL27H300×200×6×10Q345BCL38L63×5Q345BZC19H500×300×14×20Q345BSX-110H500×300×20×25Q345BXX-111H500×350×20×25Q345BSX-212H500×400×28×32Q345BXX-213H500×300×10×12Q345BSX-314H500×300×14×20Q345BSX-3a15H500×300×25×28Q345BXX-316H500×300×10×12Q345BXX-3a17H500×350×16×16Q345BSX-418H500×450×25×32Q345BXX-419H500×350×14×14Q345BXX-4a20H500×300×20×20Q345BSX-521H500×300×14×16Q345BSX-5a22H500×350×25×32Q345BXX-523H500×300×14×16Q345BXX-5a24H250×250×10×12Q345BGC125H250×250×20×20Q345BGC226H300×300×20×20Q345BGC327H300×300×25×25Q345BGC428H300×250×12×12Q345BGC529H300×250×22×25Q345BGC630H350×350×10×14Q345BGC731H350×350×20×22Q345BGC832H350×300×20×20Q345BGC933H350×300×20×22Q345BGC1034H250×300×12×14Q345BGC1135H300×250×10×12Q345BGZ136H300×300×10×12Q...
