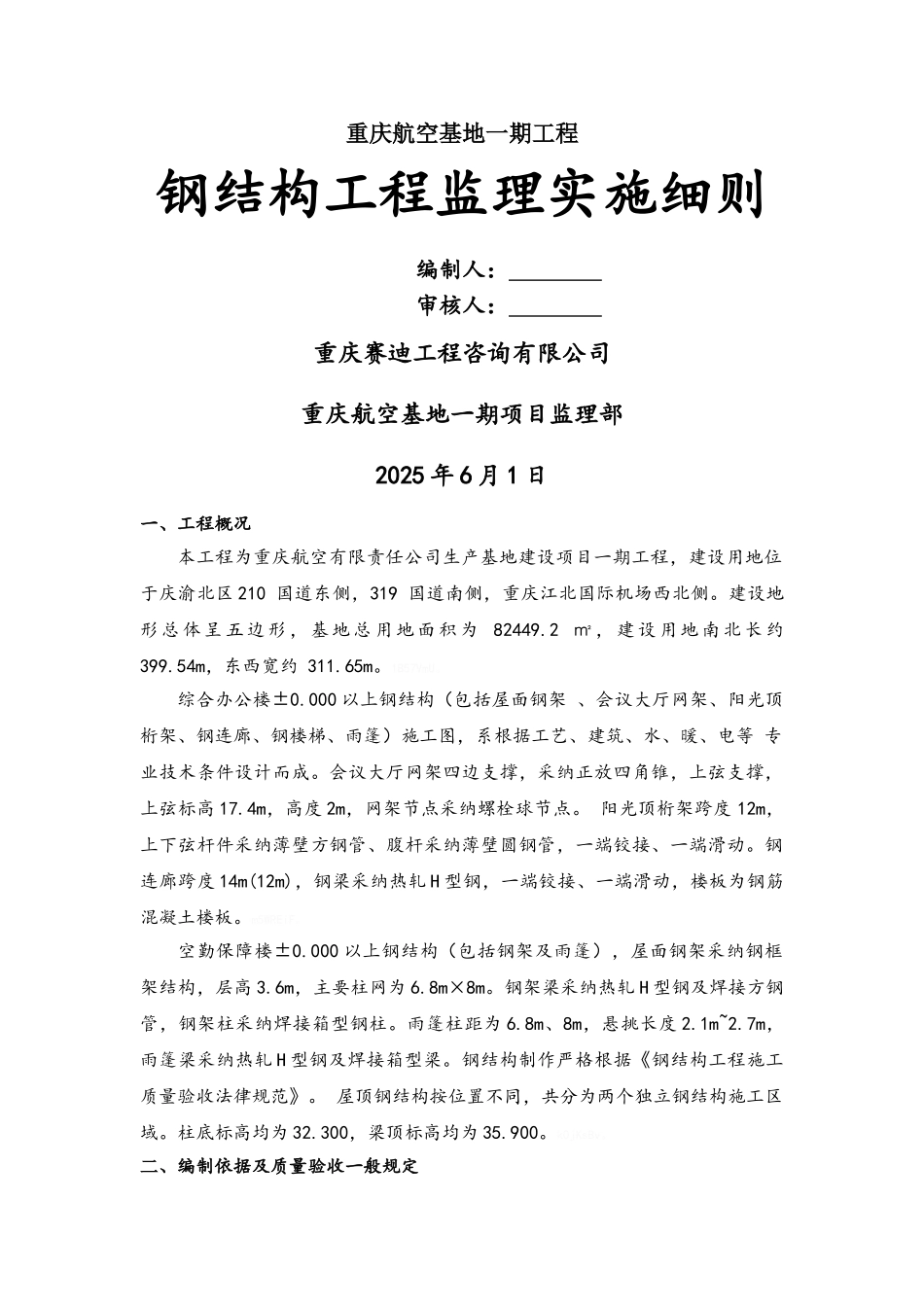

重庆航空基地一期工程钢结构工程监理实施细则编制人： 审核人： 重庆赛迪工程咨询有限公司重庆航空基地一期项目监理部2025 年 6 月 1 日一、工程概况本工程为重庆航空有限责任公司生产基地建设项目一期工程，建设用地位于庆渝北区 210 国道东侧，319 国道南侧，重庆江北国际机场西北侧。建设地形总体呈五边形，基地总用地面积为 82449.2 ㎡，建设用地南北长约 399.54m，东西宽约 311.65m。1B57VmU。综合办公楼±0.000 以上钢结构（包括屋面钢架 、会议大厅网架、阳光顶桁架、钢连廊、钢楼梯、雨篷）施工图，系根据工艺、建筑、水、暖、电等 专业技术条件设计而成。会议大厅网架四边支撑，采纳正放四角锥，上弦支撑，上弦标高 17.4m，高度 2m，网架节点采纳螺栓球节点。 阳光顶桁架跨度 12m，上下弦杆件采纳薄壁方钢管、腹杆采纳薄壁圆钢管，一端铰接、一端滑动。钢连廊跨度 14m(12m)，钢梁采纳热轧 H 型钢，一端铰接、一端滑动，楼板为钢筋混凝土楼板。m5WREiF。空勤保障楼±0.000 以上钢结构（包括钢架及雨篷），屋面钢架采纳钢框架结构，层高 3.6m，主要柱网为 6.8m×8m。钢架梁采纳热轧 H 型钢及焊接方钢管，钢架柱采纳焊接箱型钢柱。雨篷柱距为 6.8m、8m，悬挑长度 2.1m~2.7m，雨篷梁采纳热轧 H 型钢及焊接箱型梁。钢结构制作严格根据《钢结构工程施工质量验收法律规范》。 屋顶钢结构按位置不同，共分为两个独立钢结构施工区域。柱底标高均为 32.300，梁顶标高均为 35.900。k0jKsBv。二、编制依据及质量验收一般规定 1、 已批准的监理规划2、与专业工程相关的标准、设计文件和技术资料3、《钢结构工程施工质量验收法律规范》 GB50205-20014、《钢网架螺栓球节点》 JG/T10-20255、《钢网架螺栓球节点用高强度螺栓》 GB/T16939-19976、《建筑钢结构焊接法律规范》 GB50661-20257、《建筑结构荷载法律规范》 GB50009-20258、《建筑抗震设计法律规范》 GB50011-20259、《钢结构高强度螺栓连接技术规程》 JGJ 82-202510、《建筑钢结构焊接技术规程》JGJ81-2025,J218-2025 11、《普通碳素钢》GB/T700 -202512、《碳钢焊条》GB/T5117 -199513、《低合金高强度结构钢》GB/T5118 10-202514、《钢结构防火涂料应用技术规程》CECS24:90 三、监理工作流程：四、专业工程特点：综合办公楼（包括屋面钢架 、会议大厅网架、阳光顶桁架、钢连廊、钢楼梯、雨篷）会议大厅网架四边支撑，采纳正放四角锥，上...
