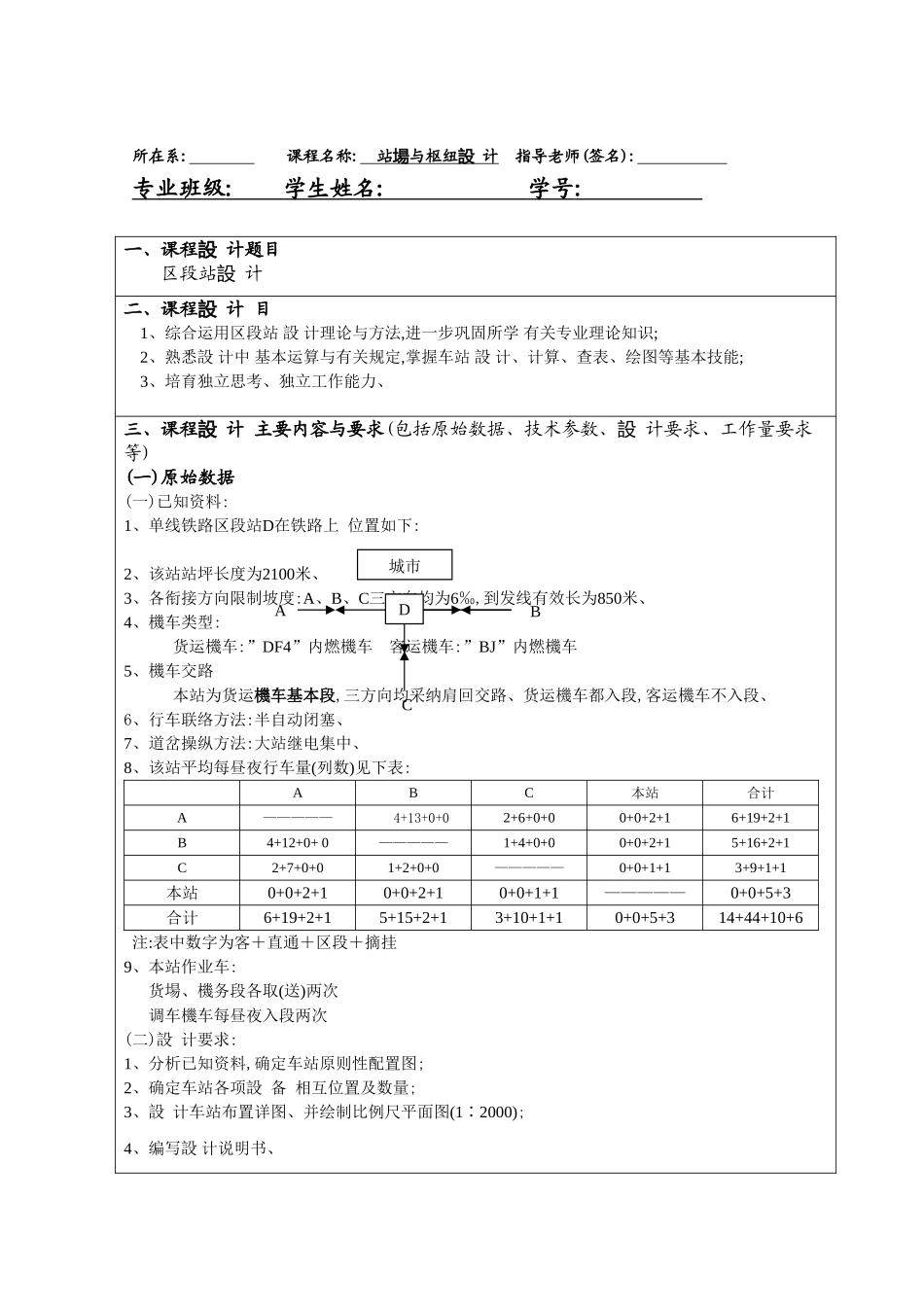

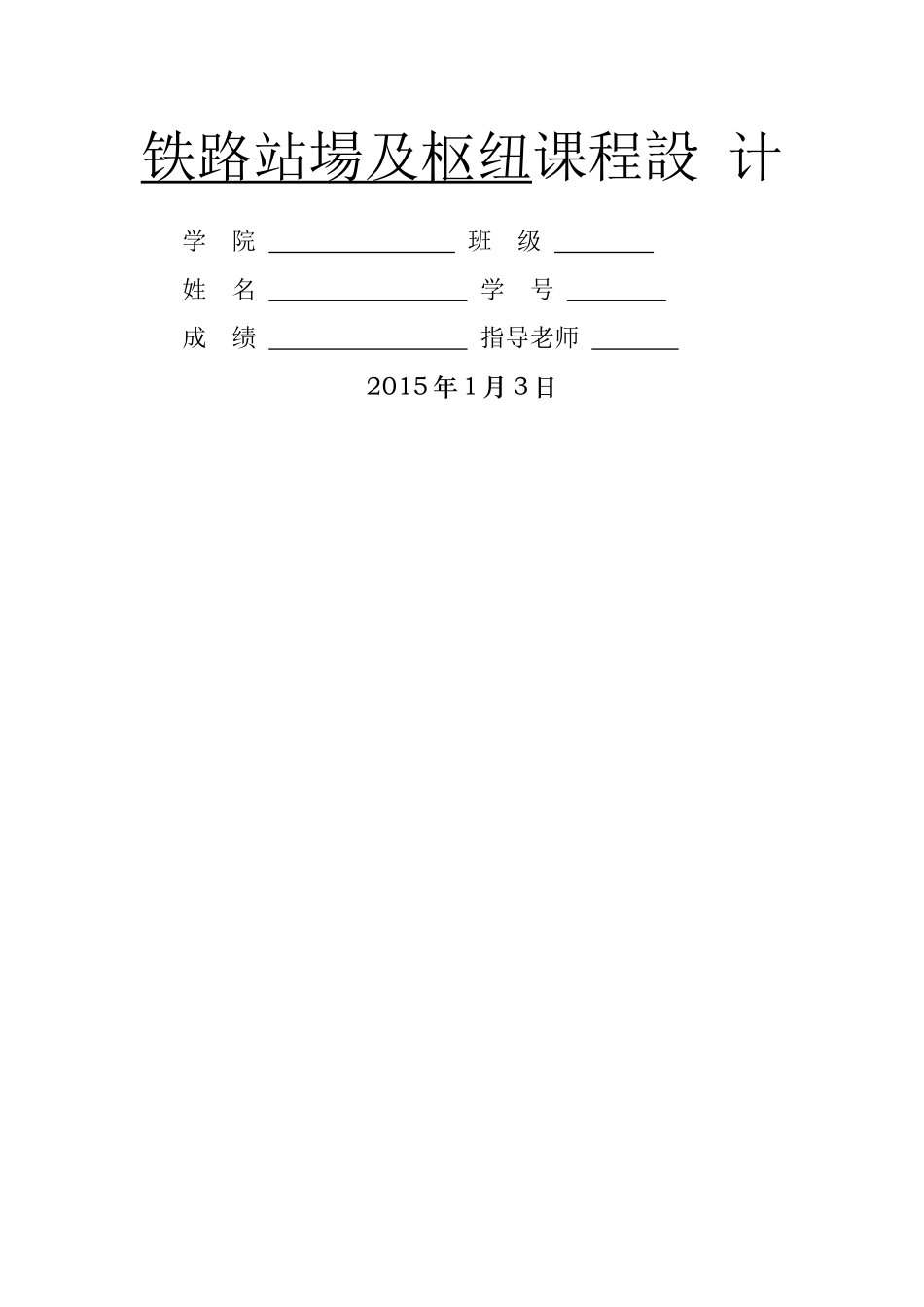

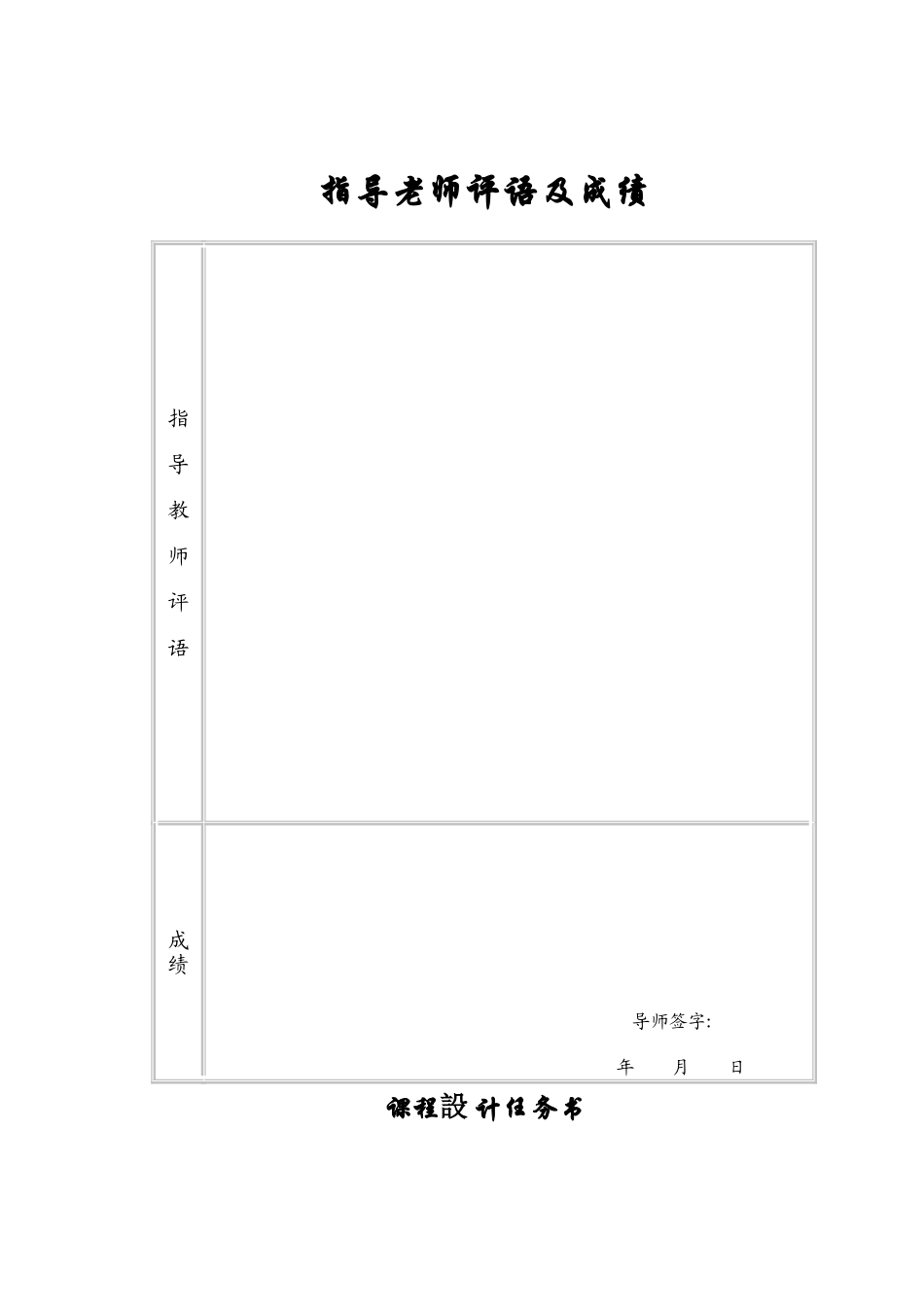

铁路站場及枢纽课程設 计学 院 班 级 姓 名 学 号 成 绩 指导老师 2015 年 1 月 3 日指导老师评语及成绩指导教师评语 成绩 导师签字: 年 月 日 课程設 计任务书所在系: 课程名称: 站与枢纽 计場設 指导老师(签名): 专业班级 : 学生姓名 : 学号 : 一、课程 计题目設 区段站 计設二、课程 计 目 設1、综合运用区段站 設 计理论与方法,进一步巩固所学 有关专业理论知识;2、熟悉設 计中 基本运算与有关规定,掌握车站 設 计、计算、查表、绘图等基本技能;3、培育独立思考、独立工作能力、三、课程 计 主要内容与要求設(包括原始数据、技术参数、 计要求、工作量要求設等) (一)原始数据(一)已知资料: 1、单线铁路区段站D在铁路上 位置如下: 2、该站站坪长度为2100米、3、各衔接方向限制坡度:A、B、C三方向均为6‰,到发线有效长为850米、 4、機车类型: 货运機车:”DF4”内燃機车 客运機车:”BJ”内燃機车 5、機车交路本站为货运機车基本段,三方向均采纳肩回交路、货运機车都入段,客运機车不入段、 6、行车联络方法:半自动闭塞、7、道岔操纵方法:大站继电集中、 8、该站平均每昼夜行车量(列数)见下表:ABC本站合计A—————4+13+0+02+6+0+00+0+2+16+19+2+1B4+12+0+ 0—————1+4+0+00+0+2+15+16+2+1C2+7+0+01+2+0+0—————0+0+1+13+9+1+1本站0+0+2+10+0+2+10+0+1+1—————0+0+5+3合计6+19+2+15+15+2+13+10+1+10+0+5+314+44+10+6 注:表中数字为客＋直通＋区段＋摘挂9、本站作业车:货場、機务段各取(送)两次调车機车每昼夜入段两次(二)設 计要求: 1、分析已知资料,确定车站原则性配置图; 2、确定车站各项設 备 相互位置及数量; 3、設 计车站布置详图、并绘制比例尺平面图(1∶2000); 4、编写設 计说明书、城市DACB (二)設 计任务:1、分析原始资料2、选择车站原则性配置图(1)车站类型 确定;(2)各项設 备相互位置 确定;(3)第三方向 C 衔接位置 确定3、确定车站各项設 备(1)货物运转設 备 确定① 货物列车到发线数量 确定;② 牵出线数目 确定;③ 调车线数目 确定;④ 機走线、機待线及機车出入段线 确定(2)客运設 备 确定① 旅客列车到发线数目 确定;② 客运其它线路 确定③ 站台数目、长度、宽度及横越設 备 确定4、咽喉設 计(1)确定每一咽喉区作业项目(2)根据确定 設 备数量绘制咽喉区布置详图(3)检查各项必要 平行作业就是否得到保证(4)车...
