锅炉设计电子稿1本科学位论文

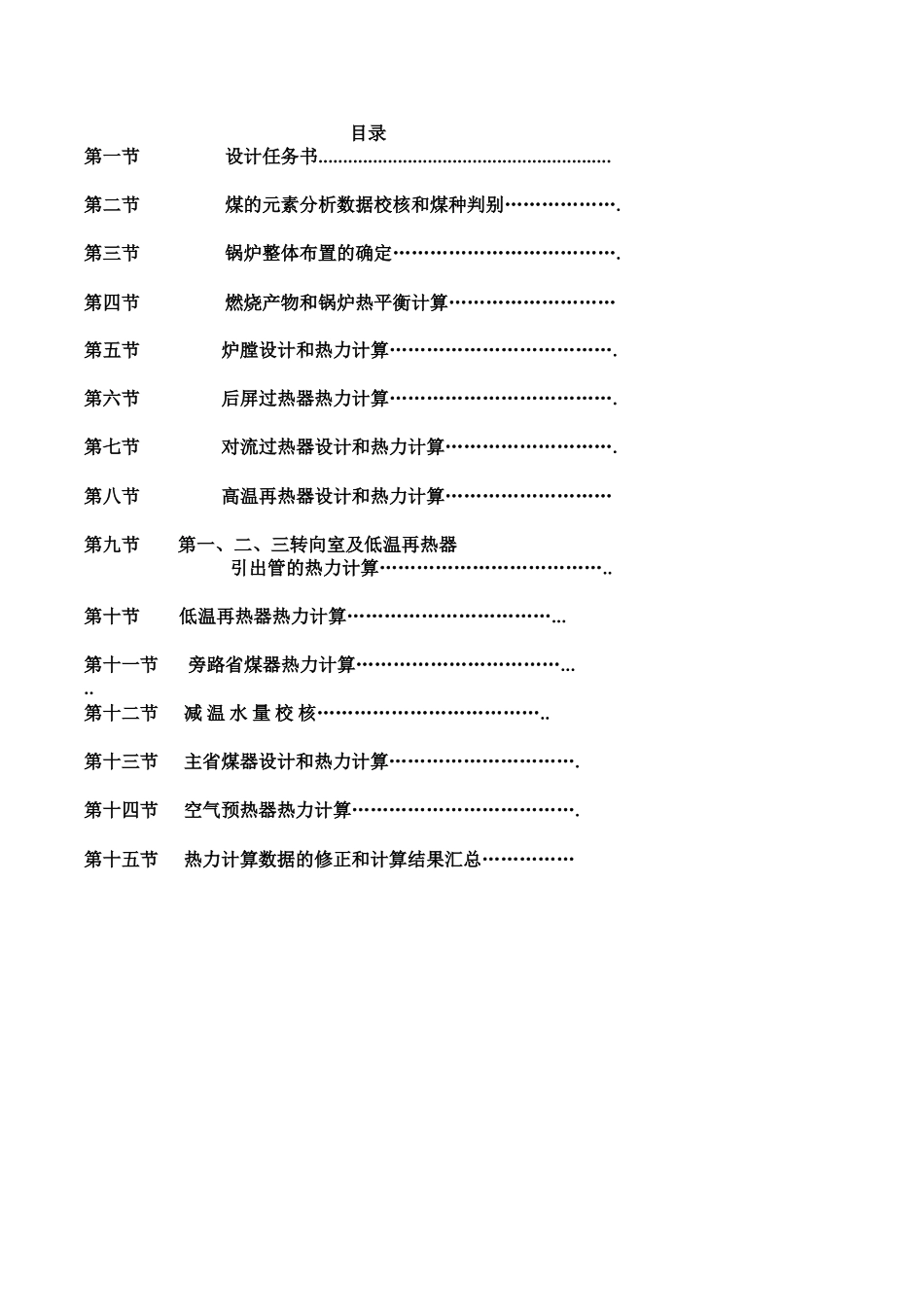

锅 炉 原 理 课 程 设 计 姓名： 学号： 时间： 地点： 指导老师： 建 筑 环 境 与 能 源 工 程 系目录第一节设计任务书...........................................................第二节煤的元素分析数据校核和煤种判别……………….第三节锅炉整体布置的确定……………………………….第四节燃烧产物和锅炉热平衡计算………………………第五节炉膛设计和热力计算……………………………….第六节后屏过热器热力计算……………………………….第七节对流过热器设计和热力计算……………………….第八节高温再热器设计和热力计算………………………第九节 第一、二、三转向室及低温再热器引出管的热力计算………………………………..第十节 低温再热器热力计算……………………………...第十一节 旁路省煤器热力计算…………………………….....第十二节 减 温 水 量 校 核………………………………..第十三节 主省煤器设计和热力计算………………………….第十四节 空气预热器热力计算……………………………….第十五节 热力计算数据的修正和计算结果汇总……………第一节 设计任务书一、设计题目 400t/h 再热煤粉锅炉二、原始材料1。锅炉蒸发量 D1 40t/h2。再热蒸汽流量 D2 350t/h3。给水温度 tgs 235℃4。给水压力 pgs 15.6MPa(表压)5。过热蒸汽温度 t1 540℃6。过热蒸汽压力 p1 13.7M Pa(表压)7。再热蒸汽进入锅炉机组时温度 t 330℃8。再热蒸汽离开锅炉机组时温度 t 540℃9。再热蒸汽进入锅炉机组时压力 p 2.5M Pa(表压)10。再热蒸汽离开锅炉机组时压力 p 2.3M Pa 表压)11。周围环境温度 tlk 20℃12。燃料特性 (1)燃料名称： (2)煤的应用基成分（%）：= ; = ; = ; = ; = ; = ; = (3)煤的可燃基挥发分 Vr= %(4)煤的低位发热量 Q= kJ/kg (5)灰融点:t1、t2、t3>1500℃13。制粉系统 中间贮仓式，闭式热风送粉，筒式钢球磨煤机14。汽包工作压力 15.2MPa(表压)提示数据:排烟温度假定值 θpy=135℃;热空气温度假定值 trk=320℃第二节 煤的元素分析数据校核和煤种判别一、煤的元素各成分之和为 100%的校核++++++= =100%二、元素分析数据校核(一)可燃基元素成分的计算可燃基元素成分与应用基元素成分之间的换算因子为 Kr== = 则可燃基元素成分应为(%) (二)干燥基灰分的计算 (三)可燃基低位发热量(试验值)的计算 (四)可燃基低位发热量（门德雷也...
