锚杆施工工艺及方法

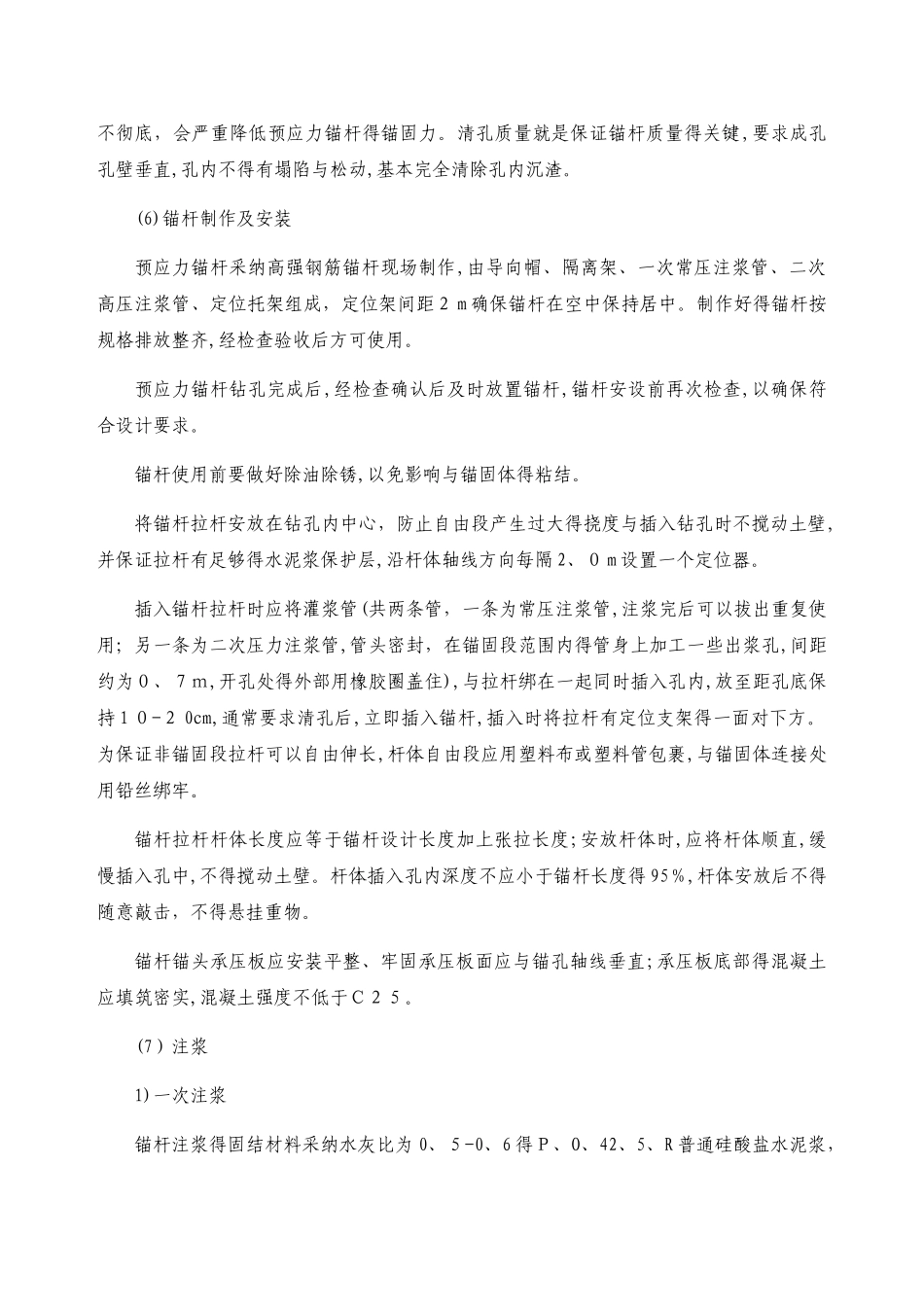

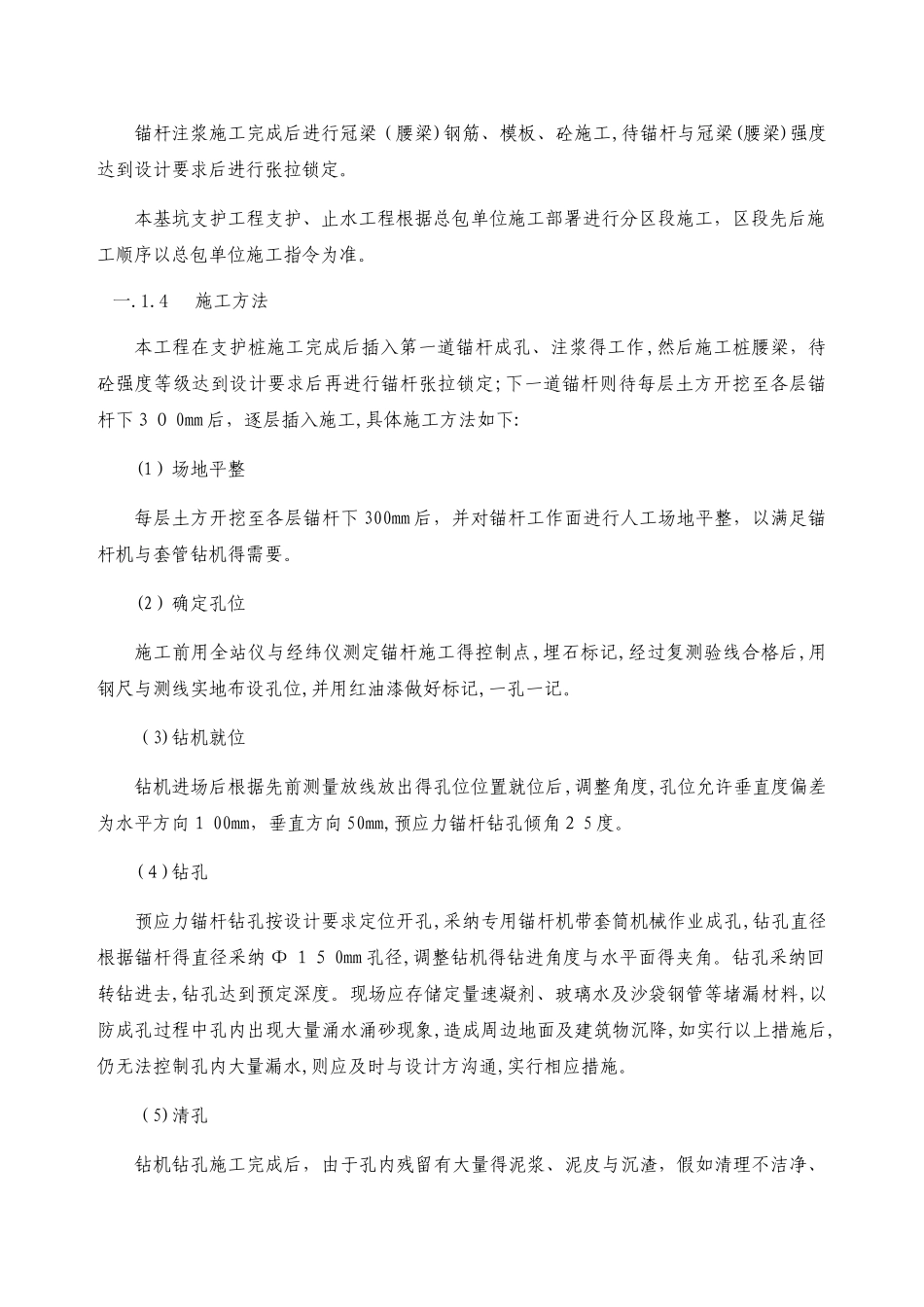

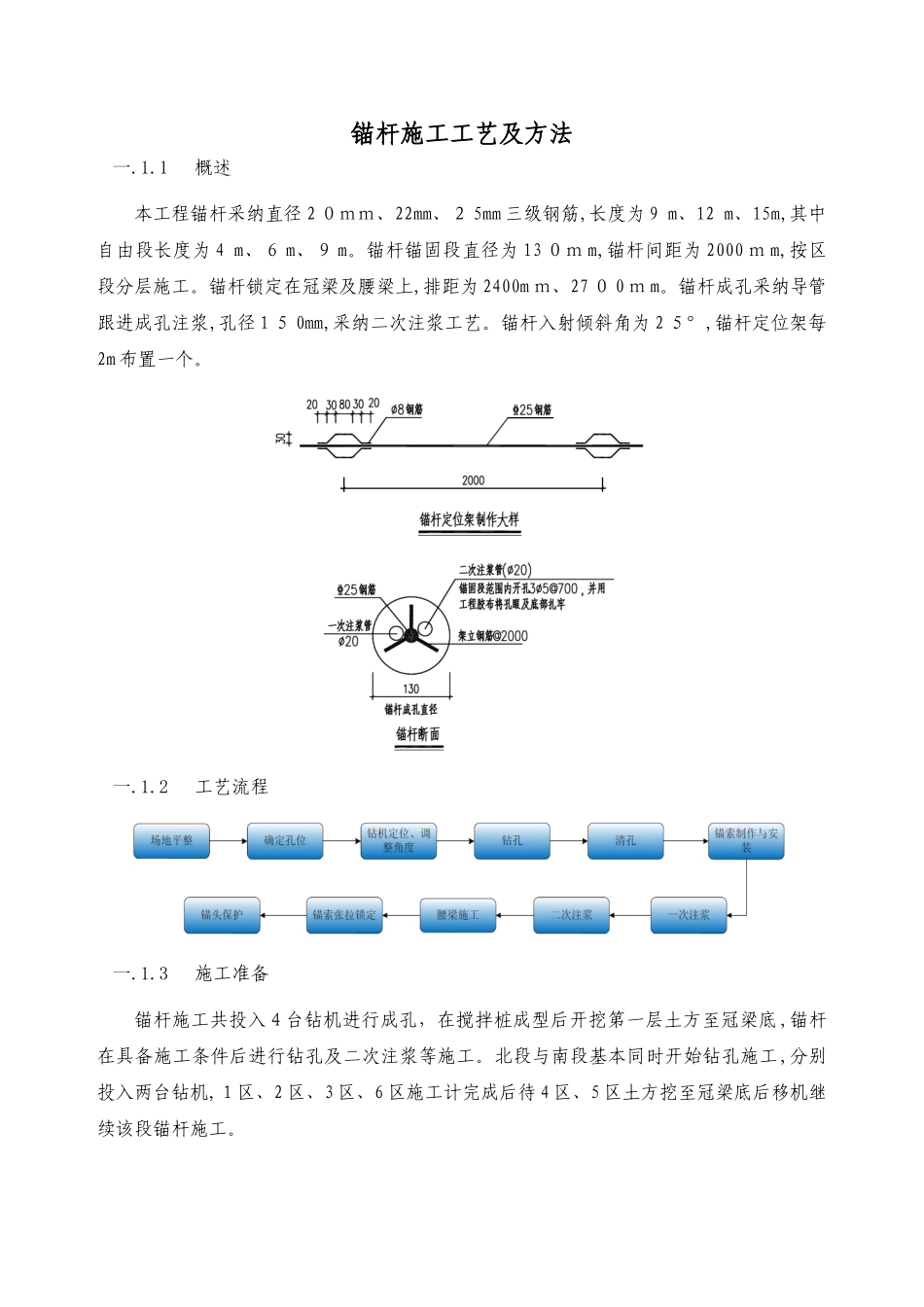

锚杆施工工艺及方法一.1.1概述本工程锚杆采纳直径 2 ０ｍｍ、22mm、２ 5mm 三级钢筋,长度为 9 m、12 m、15m,其中自由段长度为 4 m、６ m、９ m。锚杆锚固段直径为 13 ０ｍ m,锚杆间距为 2000 ｍ m,按区段分层施工。锚杆锁定在冠梁及腰梁上,排距为 2400m ｍ、27 ０ 0 ｍ m。锚杆成孔采纳导管跟进成孔注浆,孔径 1 ５ 0mm,采纳二次注浆工艺。锚杆入射倾斜角为 2 ５°,锚杆定位架每2m 布置一个。一.1.2工艺流程一.1.3施工准备锚杆施工共投入４台钻机进行成孔，在搅拌桩成型后开挖第一层土方至冠梁底 ,锚杆在具备施工条件后进行钻孔及二次注浆等施工。北段与南段基本同时开始钻孔施工,分别投入两台钻机,１区、2 区、3 区、6 区施工计完成后待 4 区、5 区土方挖至冠梁底后移机继续该段锚杆施工。锚杆注浆施工完成后进行冠梁（腰梁)钢筋、模板、砼施工,待锚杆与冠梁(腰梁)强度达到设计要求后进行张拉锁定。本基坑支护工程支护、止水工程根据总包单位施工部署进行分区段施工，区段先后施工顺序以总包单位施工指令为准。一.1.4施工方法本工程在支护桩施工完成后插入第一道锚杆成孔、注浆得工作,然后施工桩腰梁，待砼强度等级达到设计要求后再进行锚杆张拉锁定;下一道锚杆则待每层土方开挖至各层锚杆下３０ 0mm 后，逐层插入施工,具体施工方法如下:(1）场地平整每层土方开挖至各层锚杆下 300mm 后，并对锚杆工作面进行人工场地平整，以满足锚杆机与套管钻机得需要。(2）确定孔位施工前用全站仪与经纬仪测定锚杆施工得控制点,埋石标记,经过复测验线合格后,用钢尺与测线实地布设孔位,并用红油漆做好标记,一孔一记。（3)钻机就位钻机进场后根据先前测量放线放出得孔位位置就位后,调整角度,孔位允许垂直度偏差为水平方向１ 00mm，垂直方向 50mm,预应力锚杆钻孔倾角２ 5 度。(４)钻孔预应力锚杆钻孔按设计要求定位开孔,采纳专用锚杆机带套筒机械作业成孔,钻孔直径根据锚杆得直径采纳 Φ １５ 0mm 孔径,调整钻机得钻进角度与水平面得夹角。钻孔采纳回转钻进去,钻孔达到预定深度。现场应存储定量速凝剂、玻璃水及沙袋钢管等堵漏材料,以防成孔过程中孔内出现大量涌水涌砂现象,造成周边地面及建筑物沉降,如实行以上措施后,仍无法控制孔内大量漏水,则应及时与设计方沟通,实行相应措施。（5)清孔钻机钻孔施工完成后，由于孔内残留有大量得泥浆、泥皮与沉渣，假如清理不洁净、不彻底，会严重降低预应力锚杆得锚固力。清...
